Автоматические чертежи в Базис Мебельщик: как сэкономить часы работы
Ручная отрисовка документации отнимает у мебельщика больше времени, чем само проектирование. В этой статье я расскажу, как получать автоматические чертежи в Базис Мебельщик: программа сама сгенерирует схемы сборки, спецификации и сборочные чертежи, а вам останется только проверить результат и при необходимости добавить пометки.
Что даёт автовыпуск чертежей
Представьте: вместо того чтобы вручную чертить каждую деталь, вы нажимаете пару кнопок — и получаете готовые чертежи, спецификации, схемы сборки. Всё это возможно благодаря модулю автовыпуска чертежей в Базис Мебельщик.
При правильных настройках вы сможете:
- быстро получать чертежи для производства;
- минимизировать ошибки из‑за ручного ввода;
- экономить часы работы;
- адаптировать документы под требования разных цехов.
Конечно, иногда приходится дорабатывать чертежи вручную — добавлять пометки, размеры или сноски. Но основа создаётся автоматически, а это уже огромный выигрыш по времени.

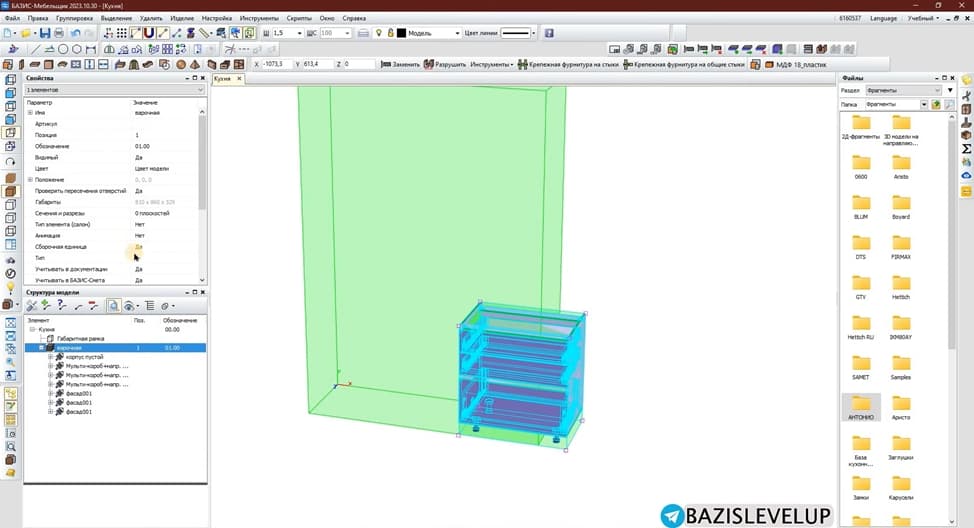

Подготовка модели
Перед тем как запускать автовыпуск, важно правильно настроить структуру проекта. Если изначально спроектировать мебель правильно, с назначением всех блоков, с назначением сборочных единиц, то потом при оформлении документов у вас не возникнет никаких трудностей. Все они будут выглядеть красиво, читабельно и понятно.
Что нужно сделать:
- Расставить позиции — особенно если работаете с иерархией.
- Определить сборочные единицы.
- Проверить свойства блоков — убедитесь, что всё указано верно.
Если структура проекта пока даётся тяжело, потренируйтесь на простом изделии — например, соберите шкаф с нуля и посмотрите, как позиции и сборочные единицы влияют на документацию.

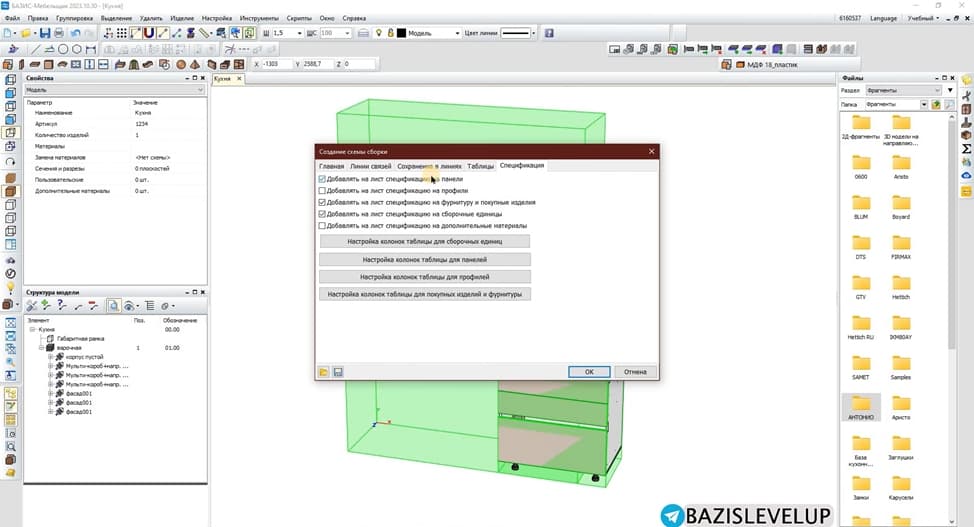

Настройка модуля автовыпуска
Прежде чем создавать документацию, нужно настроить модуль автовыпуска под свои нужды. Это не по умолчанию — придётся потратить время на подбор оптимальных параметров.
На что обратить внимание:
- Элементы для схем сборки — отметьте, какие детали должны попасть в документ.

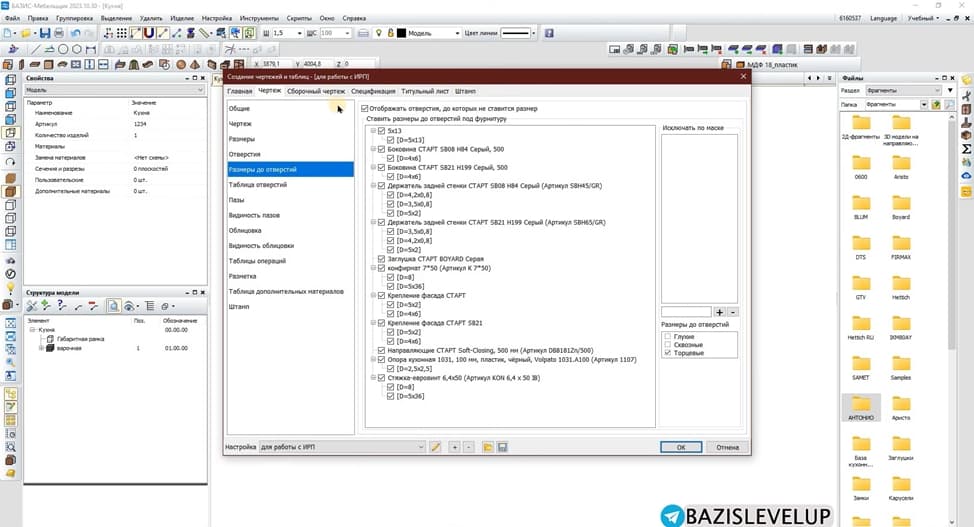

- Спецификации — настройте, какая информация будет в них отображаться (размеры, кромка, фурнитура и т. д.).
- Формат чертежей — можно выбрать ГОСТовский штамп, мебельный или произвольный.
- Детализация — решите, насколько подробно должны быть расписаны элементы.
Совет: настройте модуль один раз, проверьте результат, при необходимости подкорректируйте. Потом эти настройки можно будет использовать для других проектов.
Создание схем сборки
Когда структура и настройки готовы, можно запускать автовыпуск. Разберём на примере блока кухни.

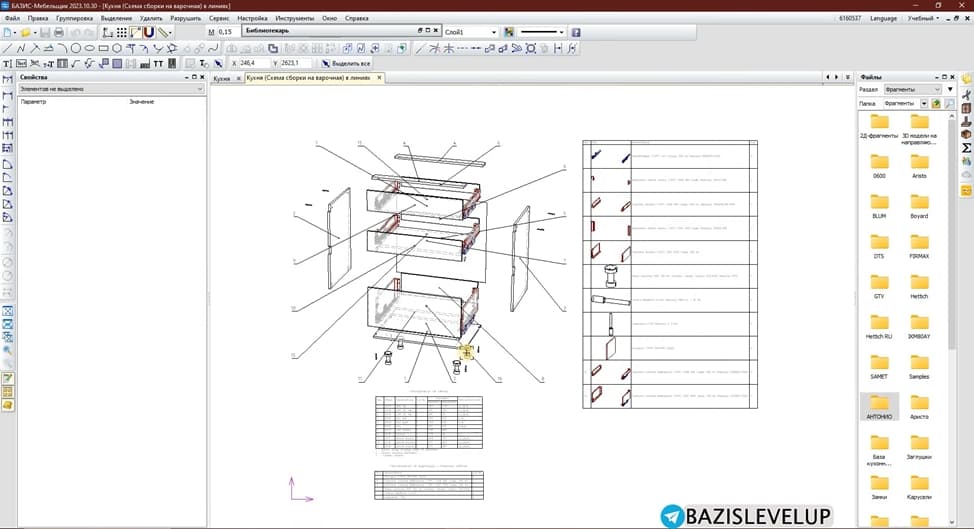

Схема на блок целиком

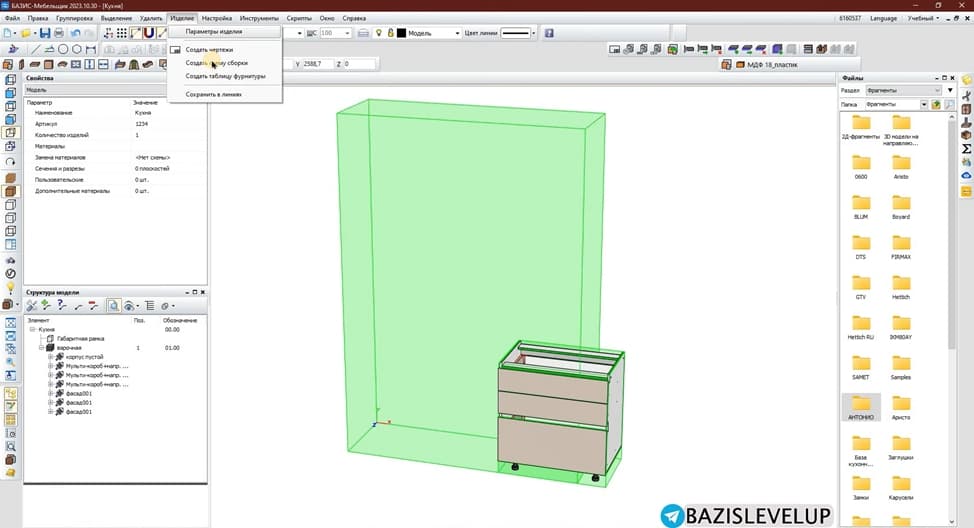

- Выделите нужный блок в проекте.
- Нажмите «Создать схему сборки».
Программа автоматически сгенерирует:
- Схемы сборки, на которых показано, как собирается изделие, какая фурнитура используется, где какие детали.

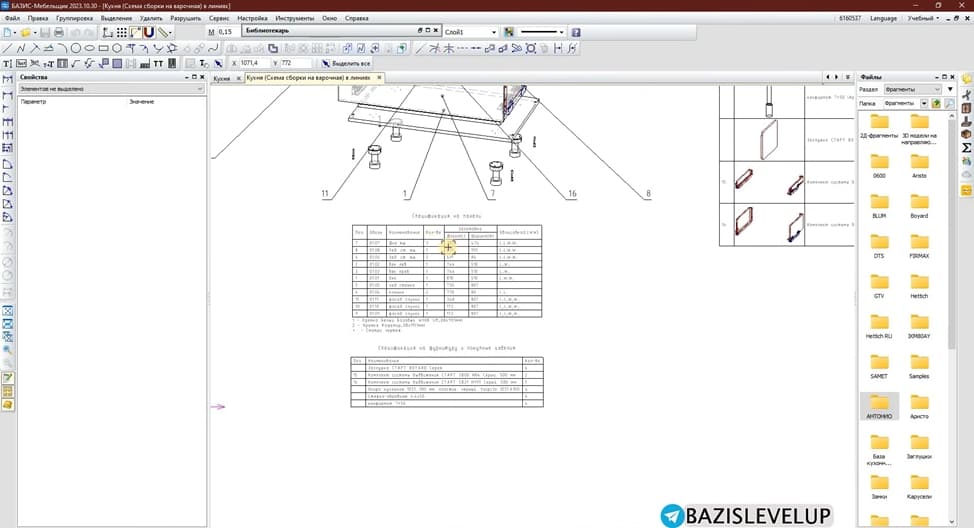

- спецификации на панели и фурнитуру.

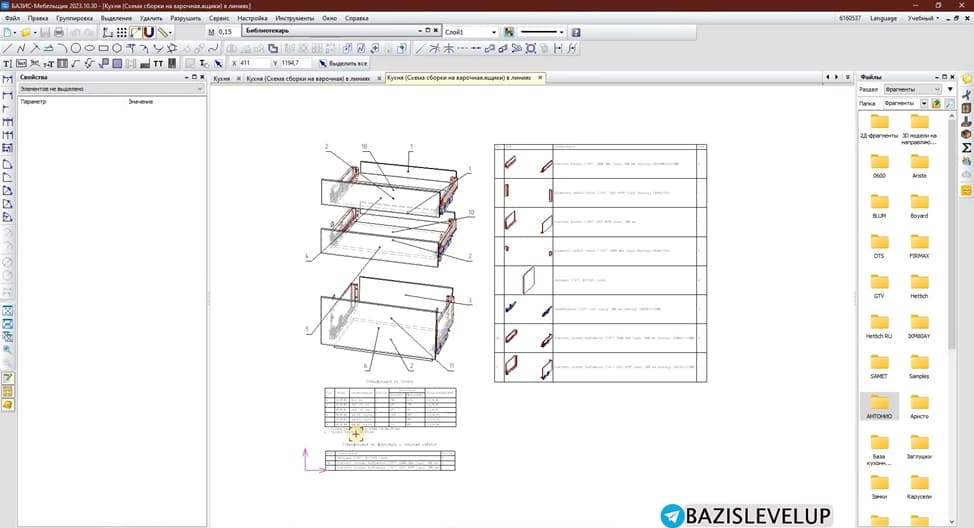

Отдельные сборочные единицы

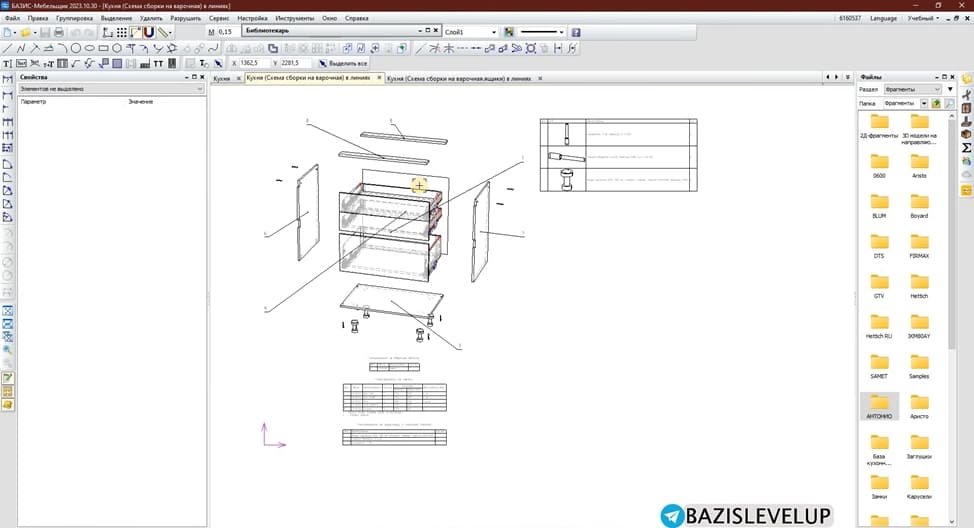

Если у вас шкаф с ящиками, можно сделать так:
- корпус шкафа — одна сборочная единица;
- каждый ящик (или группа ящиков) — отдельная сборочная единица.
В результате вы получите отдельные схемы на корпус и на ящики — это сделает документацию читабельнее.

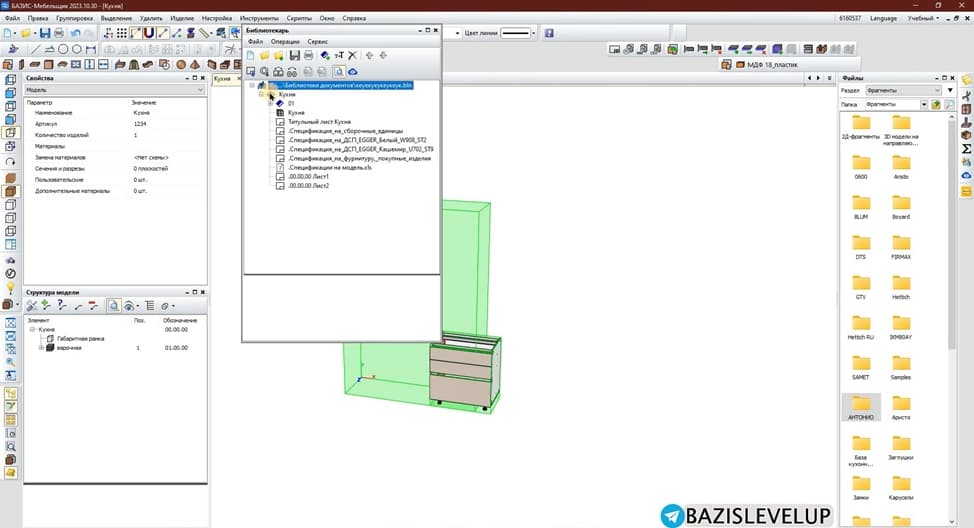

Пакет документов для производства
После настройки автовыпуска вы получаете полноценный пакет документов для производства:

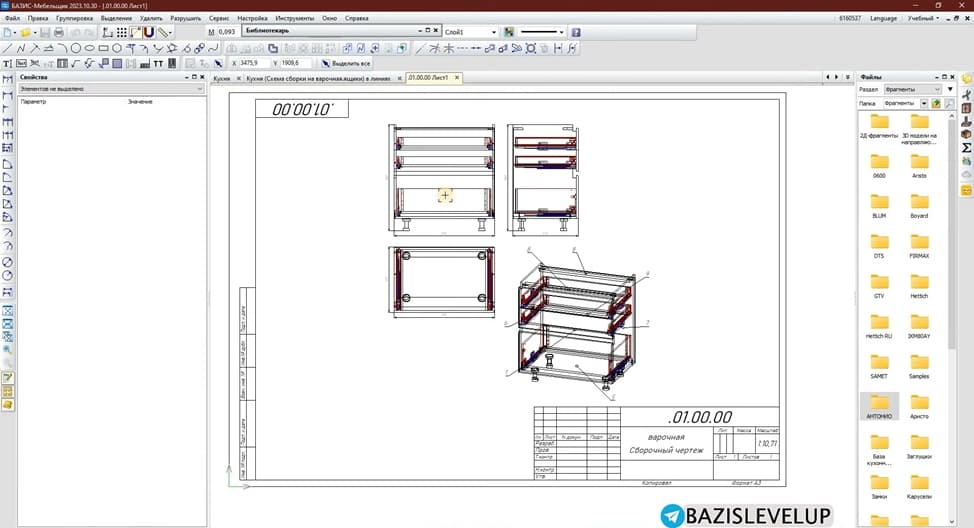

- Сборочные чертежи

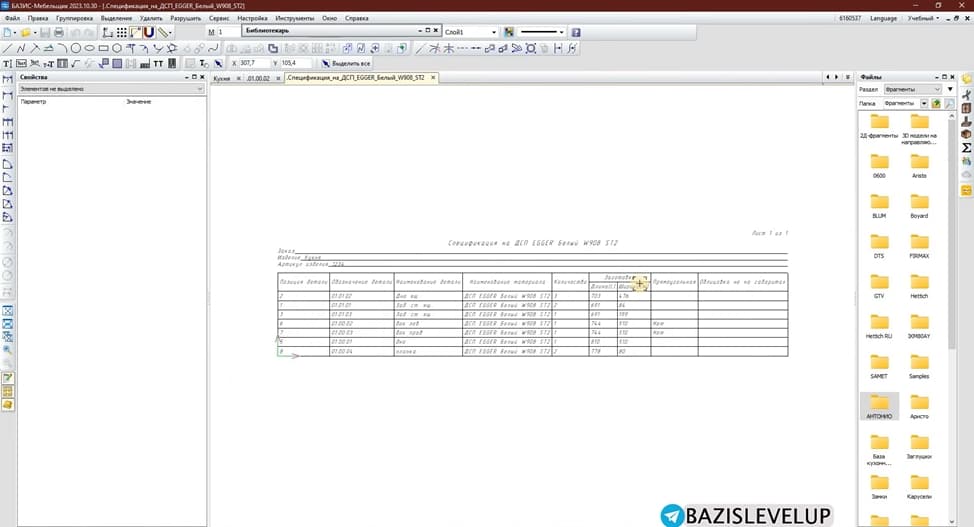

- Спецификации на панели и фурнитуру.

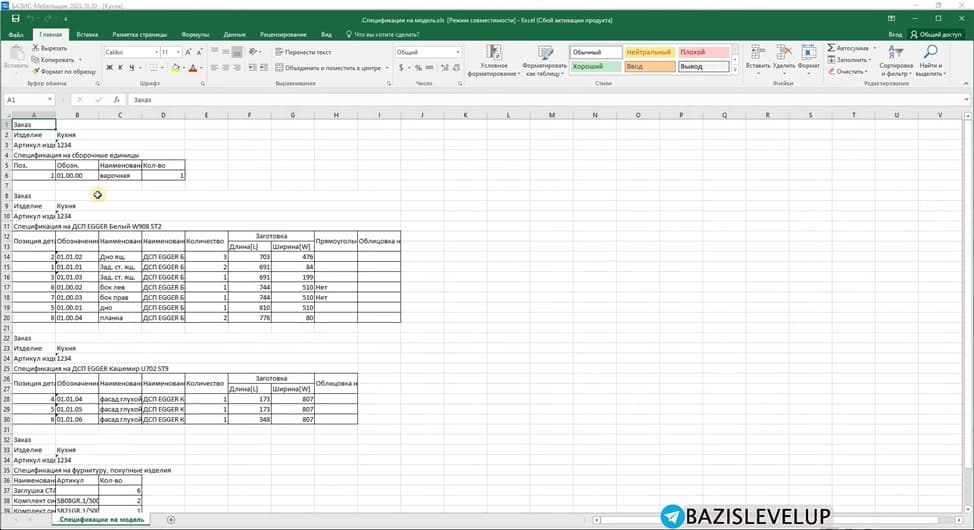

- Файл в Excel — для удобства закупок и комплектации заказа.
На чертежах также указаны дополнительные данные — радиусы, отверстия (пронумерованные и раскрашенные по типу: торцевое, глухое, сквозное).
Нюансы и советы
- Гибкость настроек. У каждого производства свои требования к чертежам. Настройте автовыпуск один раз под конкретный цех — и потом используйте эти шаблоны.
- Структура — ключ к успеху. Если изначально спроектировать модель правильно (с верными сборочными единицами и иерархией), то автовыпуск будет работать без сбоев, а чертежи получатся понятными и читабельными.
Документация — не единственное, что уходит в цех: рядом стоят раскрой в Базис Мебельщик и передача модели в станок через модуль ЧПУ. Настройки там свои, но опираются они на ту же структуру проекта.
Что в итоге
Автоматическое создание чертежей в Базис Мебельщик — это реальная экономия времени и снижение ошибок. Вы получаете:
- быстрый выпуск документации;
- единый стиль чертежей;
- гибкость под требования разных производств;
- возможность сосредоточиться на проектировании, а не на рутинной отрисовке.
Освоив этот инструмент, вы сможете готовить проекты для производства в разы быстрее. Если хотите разобрать модуль автовыпуска на своих проектах и под свой цех — этому посвящён отдельный блок на курсе по Базис Мебельщик.
