Как спроектировать шкаф с нуля в Базис-Мебельщик
Разберём, как спроектировать шкаф в Базис-Мебельщик быстро и просто. Этот разбор идеально подойдёт новичкам: вы увидите, что собрать модель реально буквально за 5–10 минут — от габаритной рамки до фасадов. Размеры в примере условные, свои корректируйте под задачу.
Шаг 1. Создаём модель и корпус

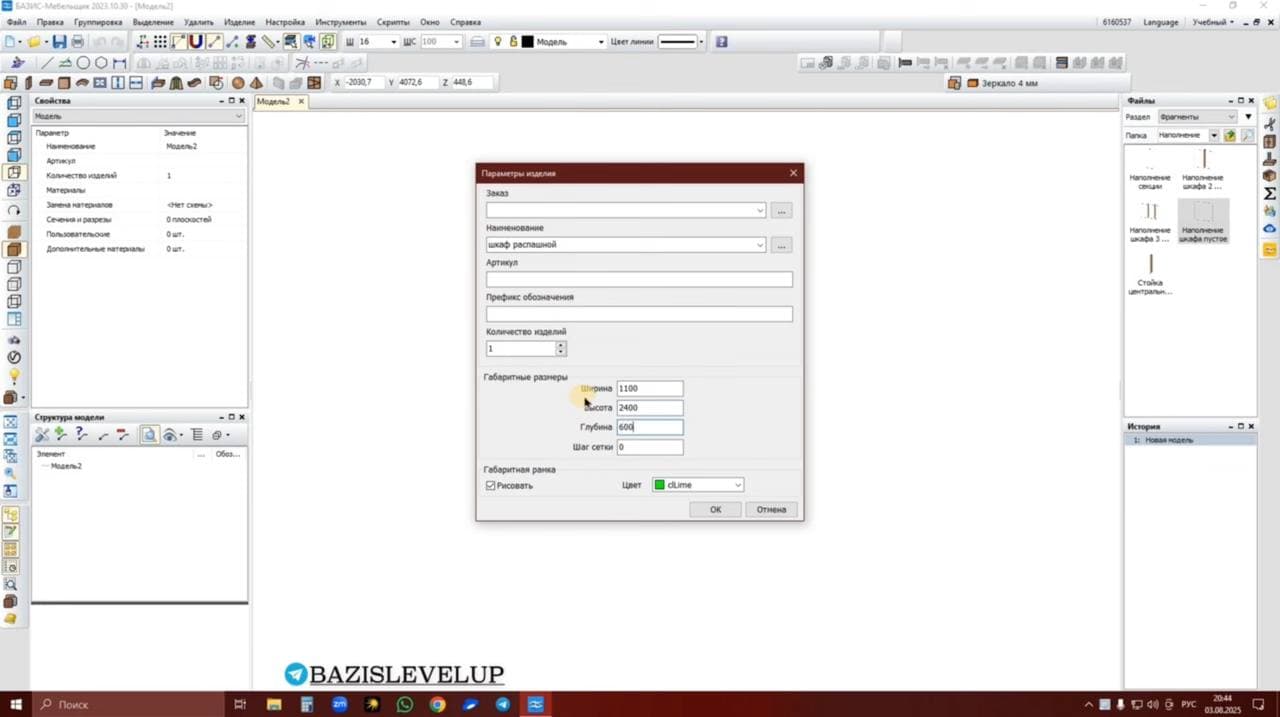

Сначала создаём новую модель и задаём параметры шкафа (размеры можете корректировать, исходя из своих запросов, тут всё индивидуально):
- ширина — 1100 мм,
- высота — 2400 мм,
- глубина — 600 мм (с фасадами).
Программа формирует габаритную рамку, после чего можно включить прозрачный вид и начать сборку.

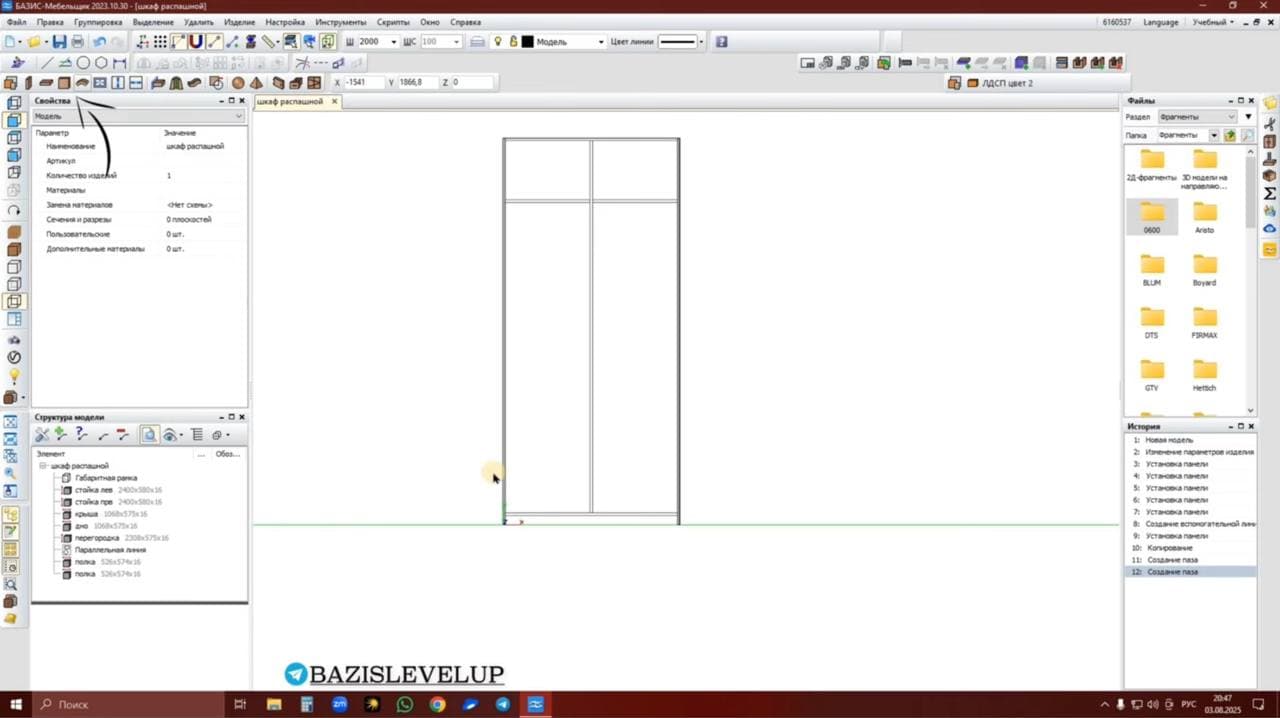

После устанавливаем боковины и стойки, задаём размеры. Добавляем крышу и цоколь, корректируем точку привязки, чтобы детали встали на место.

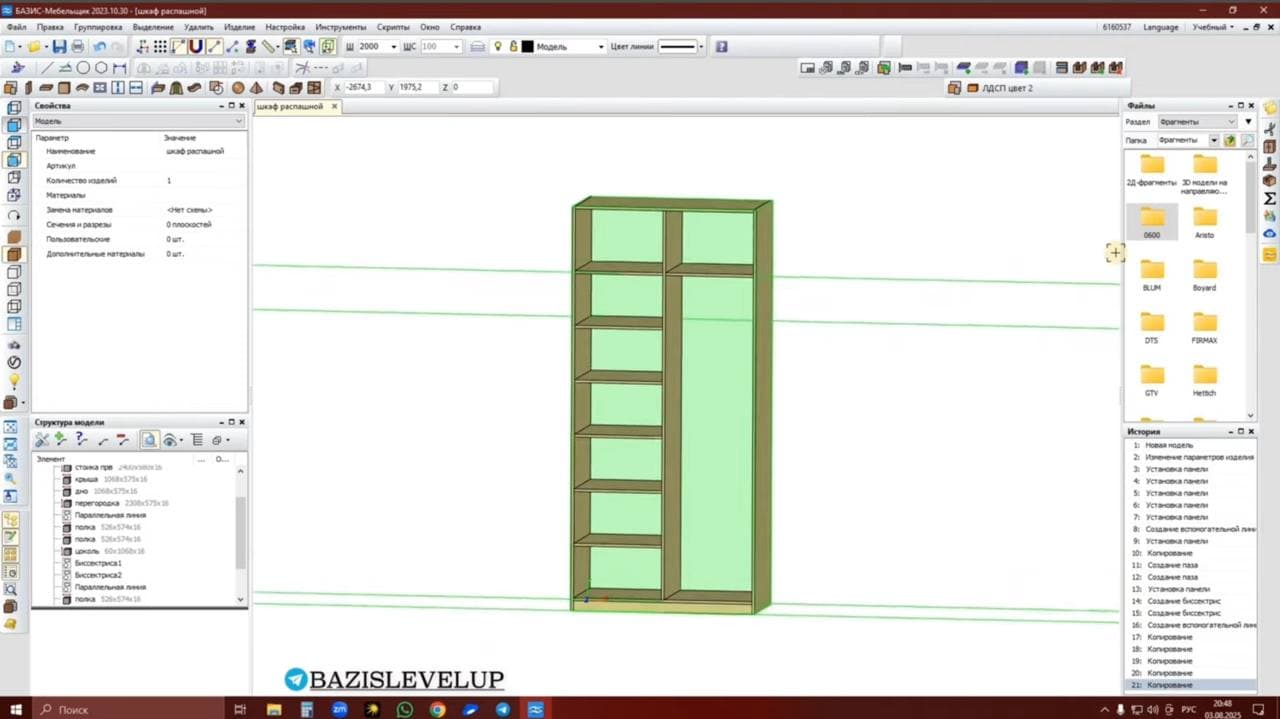

Шаг 2. Перегородки и полки
- Вставляем перегородку с помощью фронтальной панели.
- Добавляем полку на высоте 1940 мм (делим на 6) и копируем её по точкам от точки привязки.
- Устанавливаем две штанги. С помощью вспомогательных построений легко распределить расстояния и скопировать элементы.
Шаг 3. Кромки и фурнитура

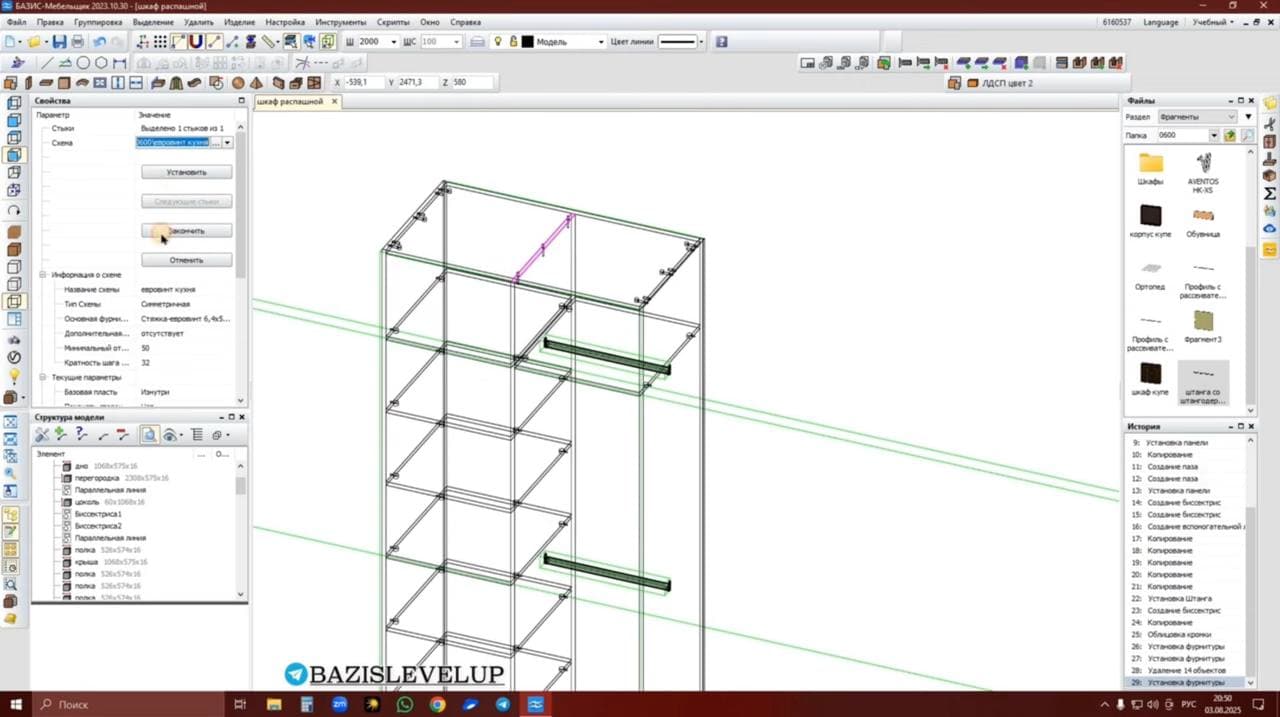

Особого внимания фурнитуре в этом примере уделять не буду: кто-то может собрать полностью и на евровинты — опять же, всё индивидуально. В этом случае открытые торцы я облицовываю кромкой 0,8×19 мм в тон. Далее добавляю фурнитуру:
- крепежи ВБ для полок,
- эксцентрики и евровинты для крыши,
- ножки-опоры,
- заднюю стенку HDF (с отступами по габаритам).
Если хочется разобрать варианты крепежа подробнее, посмотрите материал про три способа расстановки фурнитуры и схемы крепежа.
Шаг 4. Фасады и финальная отделка

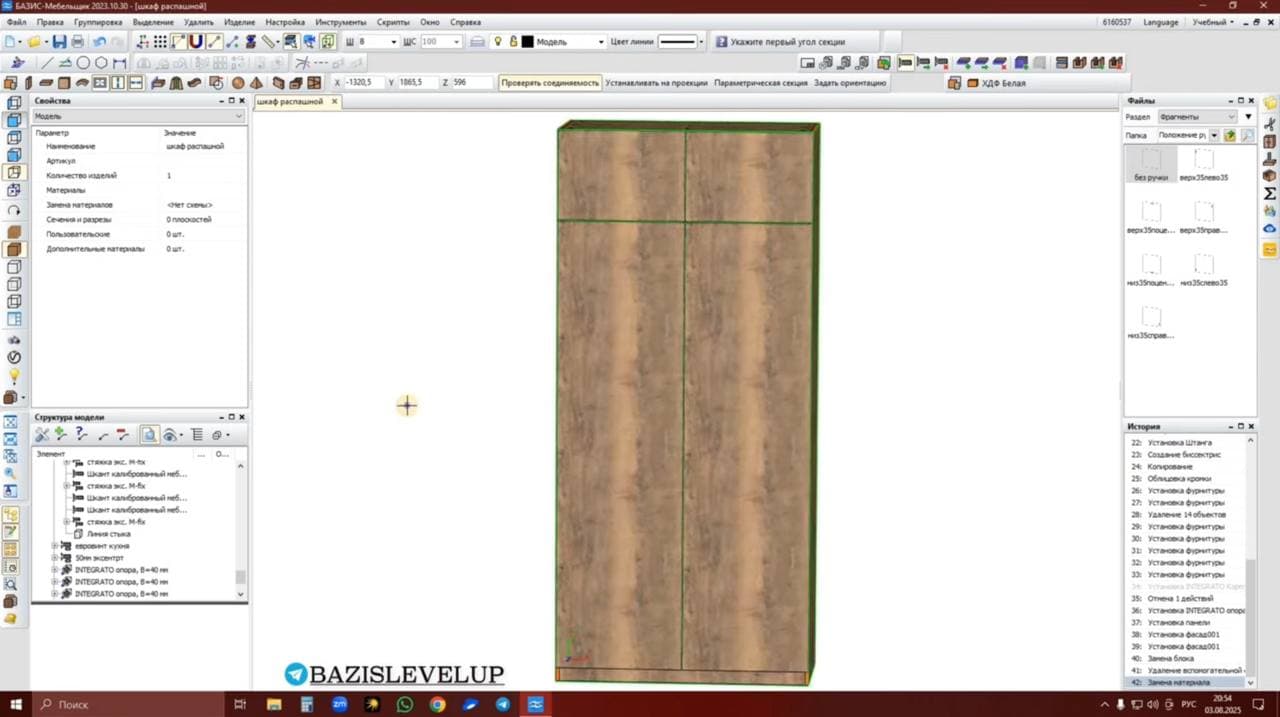

Устанавливаем фасады, регулируем петли (поднимаем их над полками, если пересекаются), выбираем материал. В примере шкаф сделан в текстуре Галифакс Олово.
После проверяем, не попали ли петли на полки, и если требуется — приподнимаем их с шагом 10 мм над полкой.

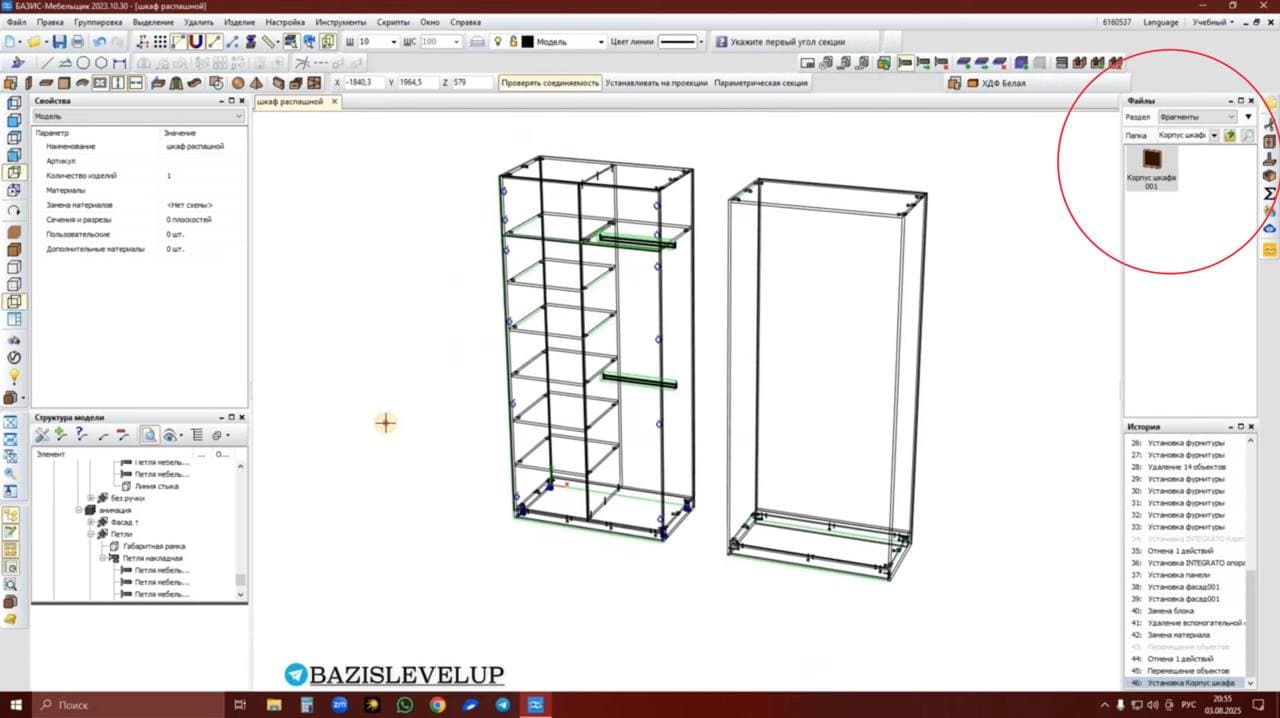

Альтернативный способ: сборка фрагментами
Можно проектировать не вручную, а через фрагменты:
- сразу создать корпус шкафа с нужными размерами,
- добавлять внутрь наполнение перетаскиванием элементов.
Этот вариант быстрее и позволяет легко менять конструкцию. Как устроены фрагменты и откуда их брать — в разборе «Вся база для работы с фрагментами».
Что в итоге
- Спроектировать шкаф в Базис-Мебельщик можно за 5–10 минут.
- Программа помогает не только «накидать» модель, но и выпустить документацию — про это есть отдельный разбор автоматического создания чертежей.
- Вы можете работать вручную или с готовыми фрагментами — оба способа удобны.
