Чертежи и документация в Базис Мебельщик: комплект в один клик

Подготовка документов для меня долго была отдельным видом страдания: несложная, но выматывающая рутина, которая съедала дни. Так было до тех пор, пока я нормально не разобрался с программой. Ниже — про то, как чертежи в Базис Мебельщик и весь остальной комплект получаются автоматически, и почему на красивую картинку в этой программе время тратить не стоит.

Базис — техническая программа, а не визуализатор

Многие забывают простую вещь: Базис — это в первую очередь не про визуал. Это техническая программа, и её результат — не эффектный кадр, а пакет документов, по которому изделие можно изготовить.

Поэтому заморачиваться со сложными текстурами здесь смысла мало. Когда вы отправляете проект в производство, «красивая картинка» никому не нужна — нужны цифры и артикулы. Показывать заказчику объём и продавать проект стоит другими инструментами, об этом я писал в разборе про то, как показать проект мебели клиенту.

Что нужно производству: спецификация, а не текстура

Производителю нужна конкретика:

• артикул материала;
• размеры;
• количество;
• тип обработки.

Всё это ложится в спецификацию — документ, по которому закупают материал и фурнитуру и запускают детали в работу.

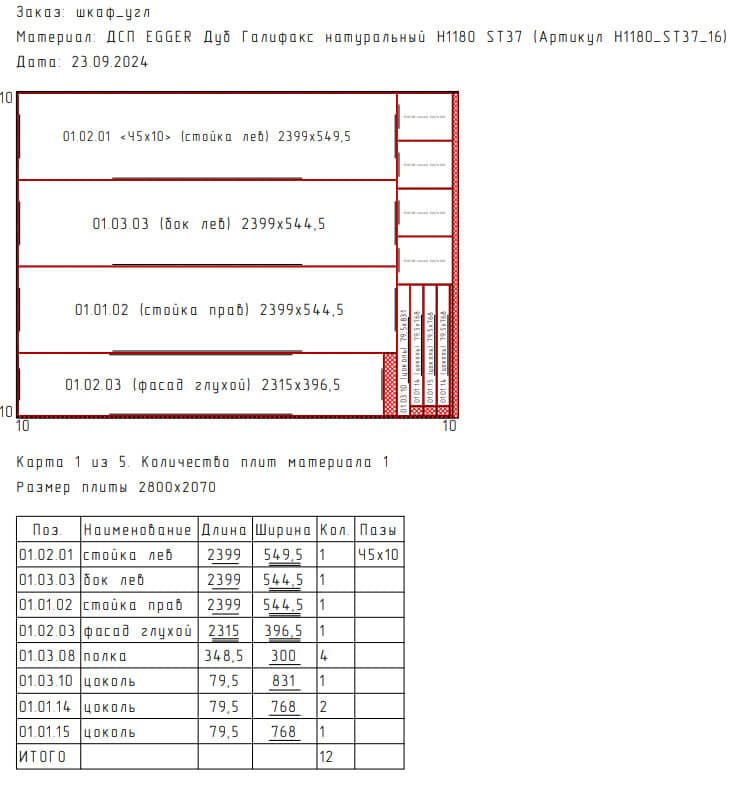

Рядом идёт карта раскроя: на ней видно, как детали лягут на плиту, с указанием размеров каждой заготовки и пазов.

Отсюда же понятно, почему база материалов должна быть заполнена аккуратно: артикул из спецификации берётся именно оттуда. Как её собрать, разобрано в статье о том, как создать и настроить новую базу материалов.

Комплект документации — в один клик

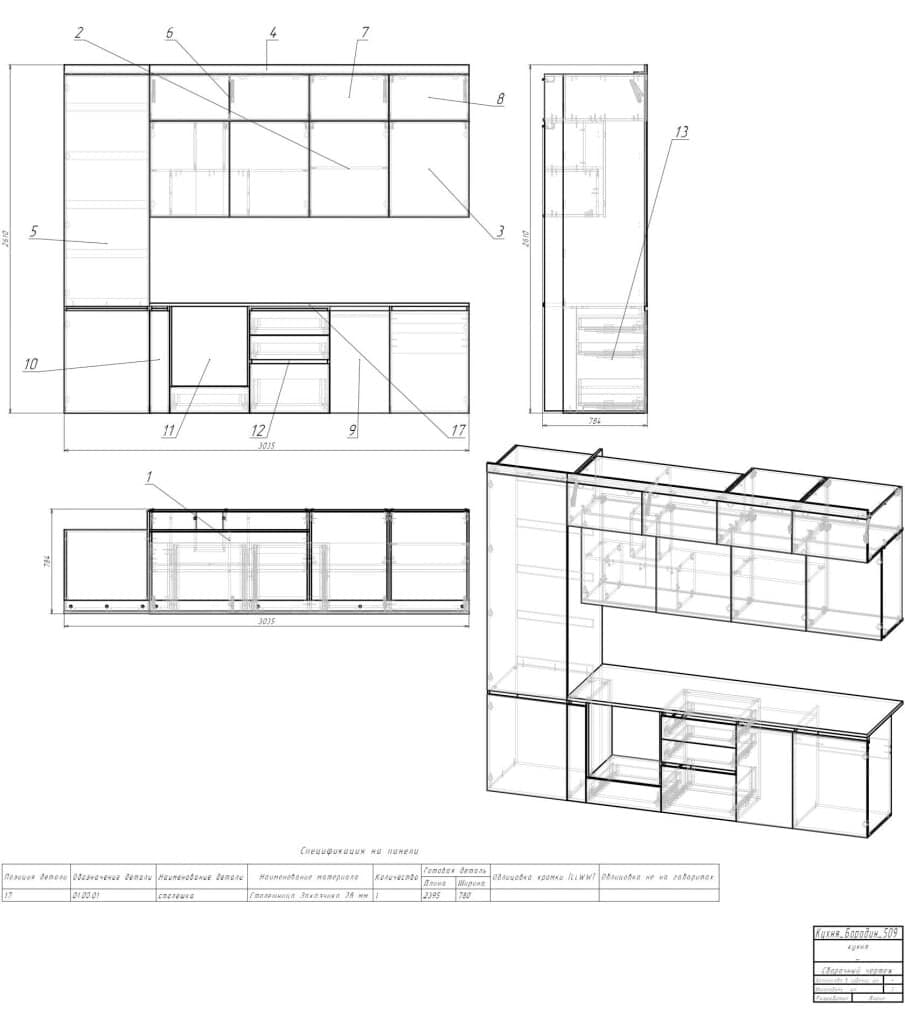

Главное открытие, которое у меня случилось с этой программой: всё перечисленное можно делать автоматически. И это касается не только схем сборки — в один клик вы получаете весь комплект документации.

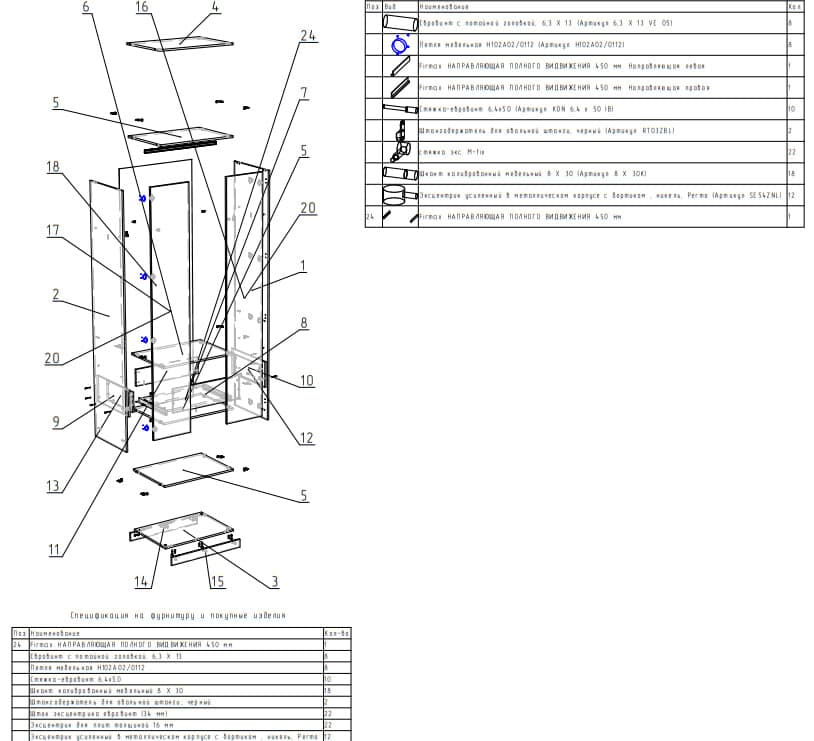

Схемы сборки, которые раньше отнимали больше всего сил, тоже формируются программой — со взрыв-схемой и перечнем крепежа по позициям.

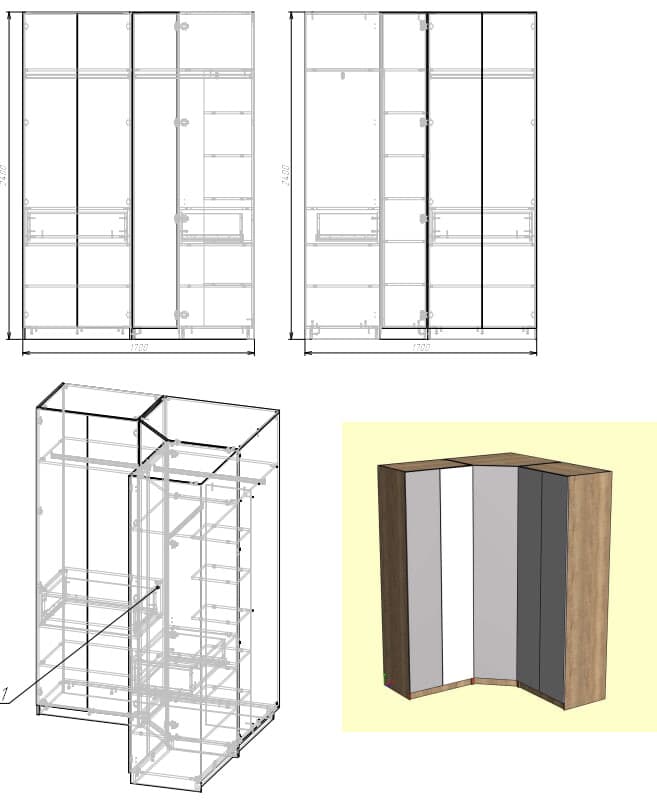

То есть вы не просто сделали модель — вы полностью подготовили проект к производству. Как выстроить этот процесс так, чтобы документы выпускались пачкой, я показывал в материале про автоматическое создание чертежей, а раскрой отдельно разобран в пошаговом гайде по раскрою.

Раньше 2–3 дня вручную — теперь настроенный модуль чертежей

Иногда вспоминаю, как чертежи делали раньше: сесть и вручную всё отрисовать, проверить, перепроверить. 2–3 дня на комплект — это была нормальная история.

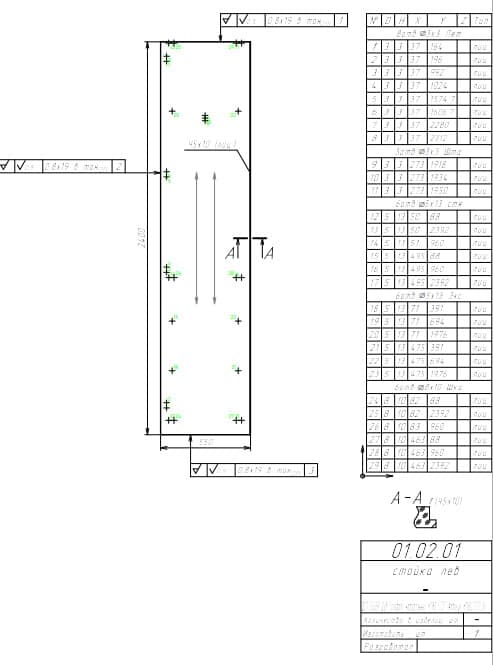

У меня и сейчас были ученики, которые тратили столько же времени только на это. И не потому что медленные — просто по-другому не умели. Сейчас всё выглядит иначе: если настроен модуль чертежей, большая часть работы делается автоматически. Настройке этого модуля посвящён отдельный блок курса по Базис Мебельщик — именно с него начинается экономия времени.

Коротко о главном

• Базис — техническая программа: её задача не картинка, а документы для производства.
• Сложные текстуры на результат не влияют, цеху нужны артикул, размеры, количество и тип обработки.
• Спецификация, карта раскроя, чертежи и схемы сборки формируются автоматически — комплект получается в один клик.
• Настроенный модуль чертежей заменяет 2–3 дня ручной отрисовки.
• Готовый комплект означает, что проект не просто смоделирован, а подготовлен к запуску в производство.
