Работа с БАЗИС ЧПУ: настройка модуля для мебельщика
Многие обходят модуль ЧПУ стороной: кажется, что без знания программирования туда лезть нечего. На деле настройка ЧПУ в Базис Мебельщик сводится к выбору постпроцессора и параметров под своё оборудование — код программа напишет сама. В этой статье разберём основные настройки модуля БАЗИС ЧПУ: как подготовить модель и передать её в станок.
Что такое БАЗИС ЧПУ и зачем он нужен
Модуль БАЗИС ЧПУ позволяет отправлять файлы напрямую в станки ЧПУ — это автоматизирует и ускоряет производство мебели. Вам не нужно писать код вручную: программа сама сформирует управляющую программу для станка на основе вашей 3D‑модели.
Главное — знать возможности вашего станка и правильно настроить параметры в Базисе.
Выбор способа работы с ЧПУ
В Базисе есть два основных подхода — выбирайте тот, что подходит вашему производству:

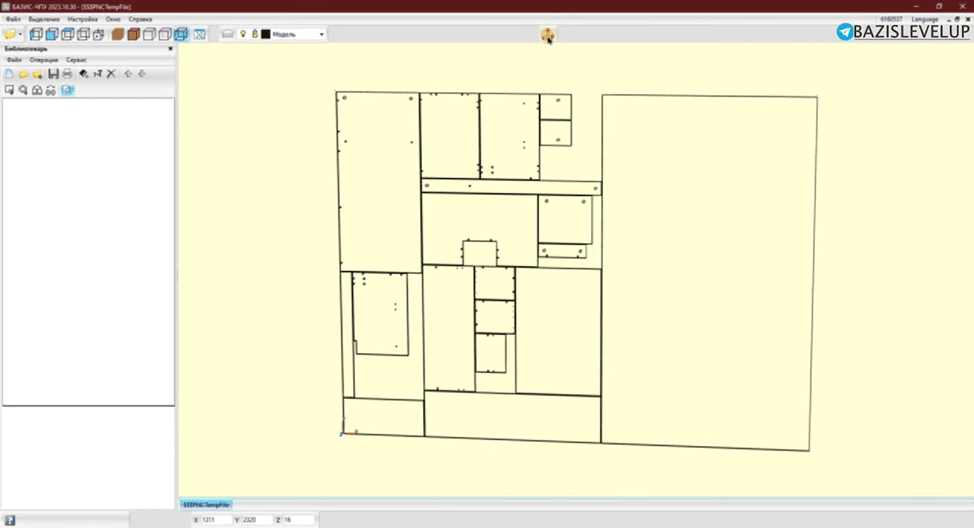

- По системе Nesting (нестинг): вы отправляете на станок целый лист материала, а станок сам его раскраивает, фрезерует и делает присадку. Подходит для фрезерно‑гравировальных станков.

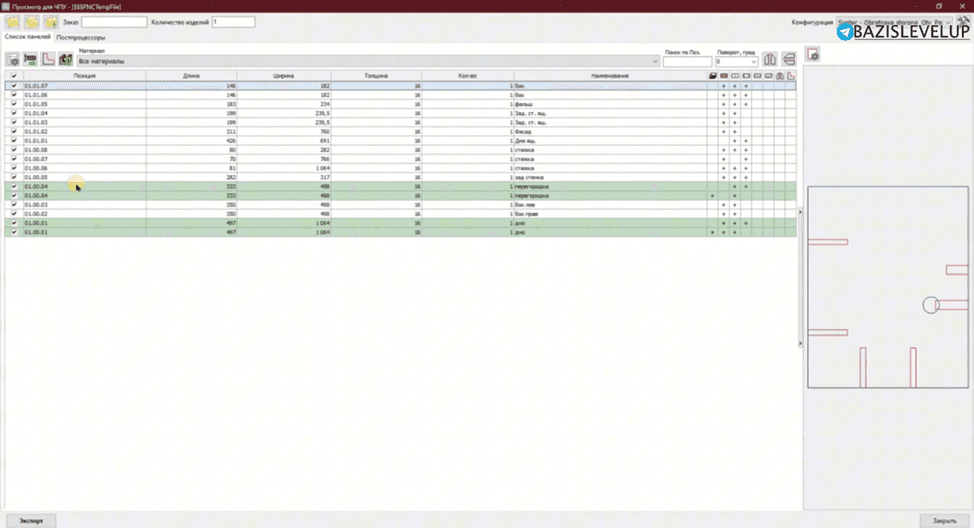

- Подетально: вы отправляете отдельные программы на каждую деталь. Подходит, если у вас несколько станков (пильный центр, форматно‑раскроечный станок, присадочный ЧПУ и т. д.).
Логика раскладки здесь та же, что и в обычном раскрое, — если эта часть пока плавает, посмотрите разбор раскроя в Базис Мебельщик.
Постпроцессор: как Базис «разговаривает» со станком
Постпроцессор — это управляющая программа станка. Он:
- связывает Базис Мебельщик со станком;
- формирует файлы в нужном формате (который «понимает» ваш станок);
- учитывает особенности оборудования (инструменты, команды, ограничения).

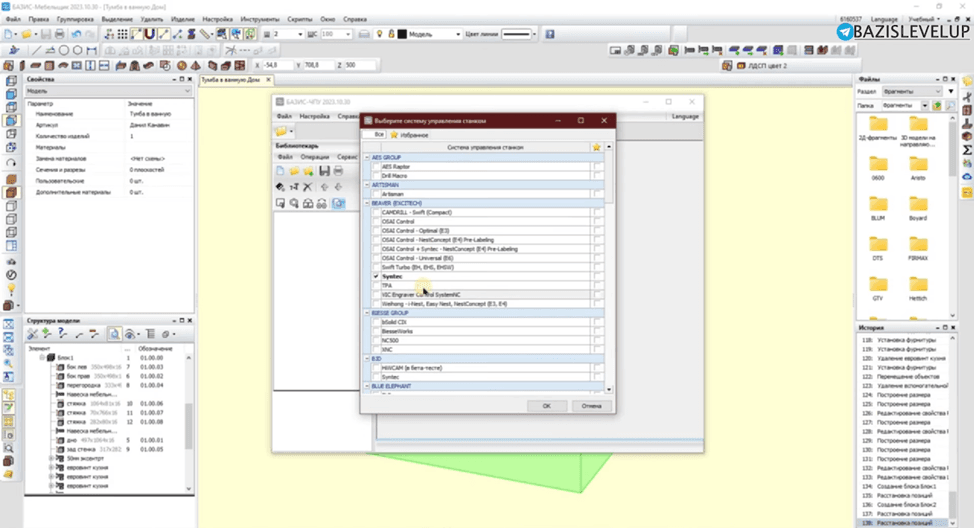

В «Базисе» уже есть предустановленные постпроцессоры для очень многих станков — вам не нужно создавать их с нуля. Просто выберите тот, что соответствует вашему оборудованию.
Подготовка модели и параметры обработки
Готовим модель к передаче в ЧПУ

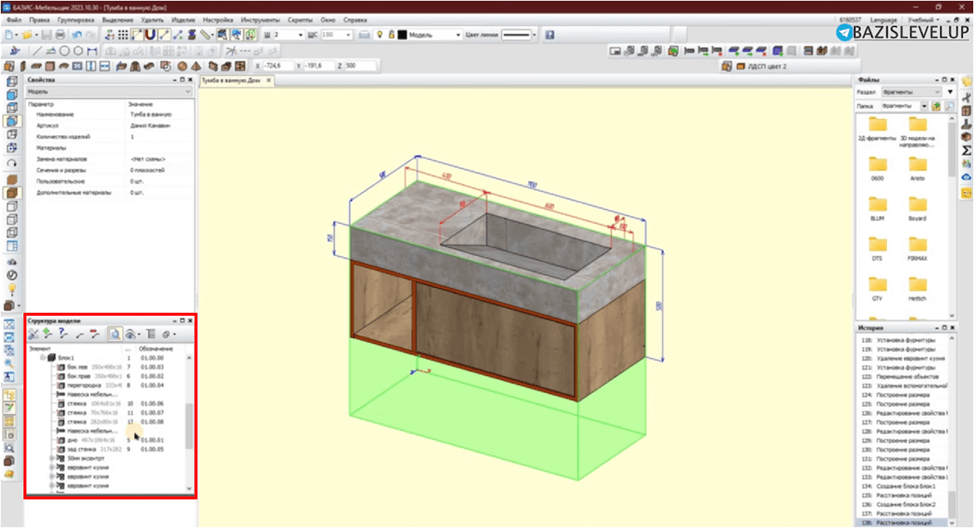

Перед экспортом в ЧПУ убедитесь, что модель готова:
- Проверьте структуру проекта — правильно ли расставлены позиции, нет ли ошибок в иерархии.
- Убедитесь, что все детали корректно обозначены — это поможет избежать путаницы на производстве.
![media:undefined]()
Ошибки в структуре всплывают именно здесь, поэтому заранее пробегитесь по списку типичных ошибок в Базис Мебельщик — половина из них ломает как раз экспорт.
Технологические параметры станка
Здесь важно учесть технологические параметры станка:
- Отступы от края листа.
- Порядок обработки.
- Инструменты.
- Скорость подачи и обороты.
- Тип обработки и т.д.
Совет: начните с базовых настроек постпроцессора, а затем подстраивайте их под своё производство.
Экспорт, симуляция и важные нюансы
Отправляем модель в станок
Когда всё настроено, пора отправлять модель в ЧПУ:
- Выберите нужный постпроцессор в меню модуля ЧПУ.
- Нажмите «Экспорт» — программа сформирует файлы для станка.
- При необходимости внесите правки в настройки и повторите экспорт.

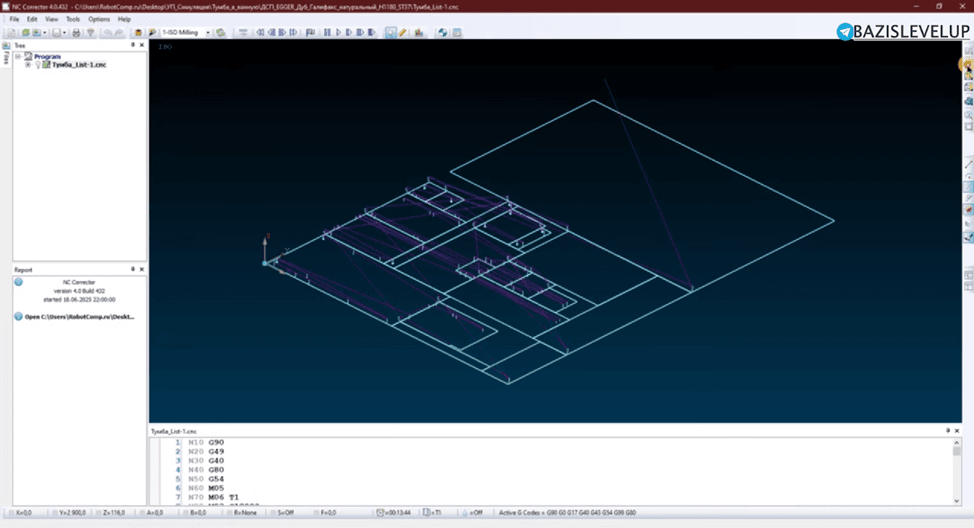

Если есть дополнительная программа, можно запустить симуляцию (имитацию работы станка):
- проверить, правильно ли станок читает команды;
- убедиться, что инструмент движется по нужному маршруту.
![media:undefined]()
Нюансы, которые уберегут от брака
Чтобы избежать ошибок на производстве:
- Уточните у цеха основные возможности станка.
- Проверяйте обозначения деталей — они должны совпадать в проекте и на производстве (чтобы сборщики не запутались).
- Настраивайте структуру проекта заранее — если позиции расставлены логично, экспорт в ЧПУ пройдёт без сбоев.
- Учитывайте тип станка: для Nesting важна настройка раскроя, а для присадочных станков — отдельные программы на каждую деталь с указанием отверстий.
Что в итоге
Теперь вы знаете основные шаги настройки БАЗИС ЧПУ. С этими знаниями вы сможете отправлять модели напрямую в станки без программирования, минимизировать ошибки на производстве и гибко подстраивать настройки под разные станки и задачи. Главное: не бойтесь модуля ЧПУ — Базис делает большую часть работы за вас. Начните с простых проектов, постепенно осваивайте новые функции, и скоро работа с ЧПУ станет для вас привычной. Если хотите пройти этот путь под контролем и разобрать ЧПУ подробнее, приходите на курс по Базис Мебельщик — там мы проектируем мебель с нуля и выпускаем на неё документацию.
