Всем привет! Меня зовут Данил Канавин, и в этой статье поговорим про фрагменты в Базис Мебельщик — те, что идут вместе с программой или скачиваются из интернета. Речь пойдёт не о фрагментах, которые вы создаёте сами, а именно о готовых: фурнитуре, ящиках, корпусах, наполнении шкафов. Разберёмся, как они работают, в чём их плюсы и почему их почти всегда нужно дорабатывать под себя.

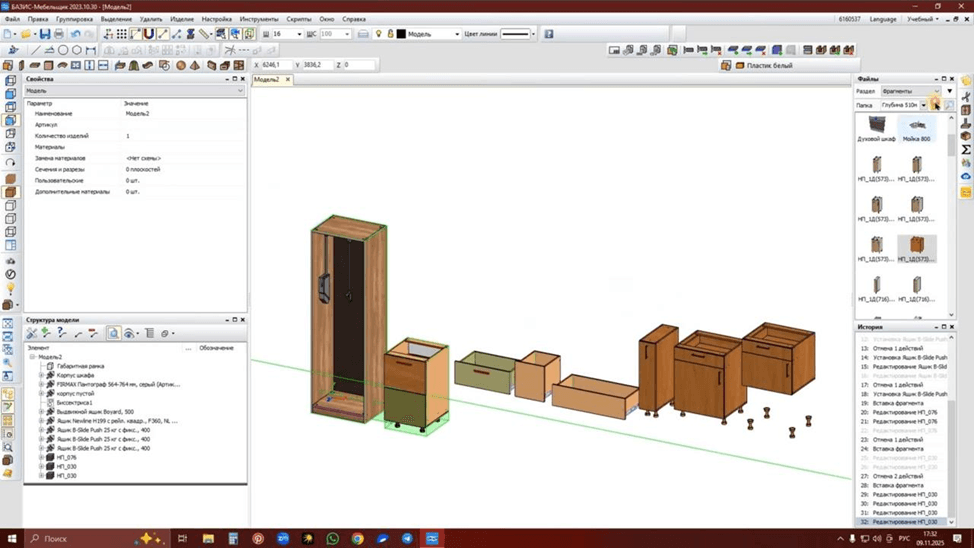

Готовые фрагменты Базис Мебельщик: шкаф, ящики и кухонные модули в одной модели
Готовые фрагменты Базис Мебельщик: шкаф, ящики и кухонные модули в одной модели

Что вообще такое фрагменты

Фрагменты — это готовые элементы:

  • ящики;
  • фурнитура;
  • выдвижные системы;
  • пантографы;
  • корзины;
  • кухонные модули и наполнения шкафов.

Большой плюс в том, что не нужно всё отрисовывать вручную. Многие фрагменты уже имеют:

  • материалы;
  • текстуры;
  • отверстия;
  • анимацию;
  • ограничение по размерам (эластичность).

Но есть нюанс — они сделаны не под вашу базу и не под ваши технологии.

Установка фрагмента: на первый взгляд всё работает

Чтобы далеко не ходить, создадим обычный корпус шкафа размером 800 × 200 × 500 и уже на его примере посмотрим, как ведут себя фрагменты. Это самый наглядный способ понять, что с ними происходит при установке и почему «скачал и поставил» почти никогда не работает корректно.

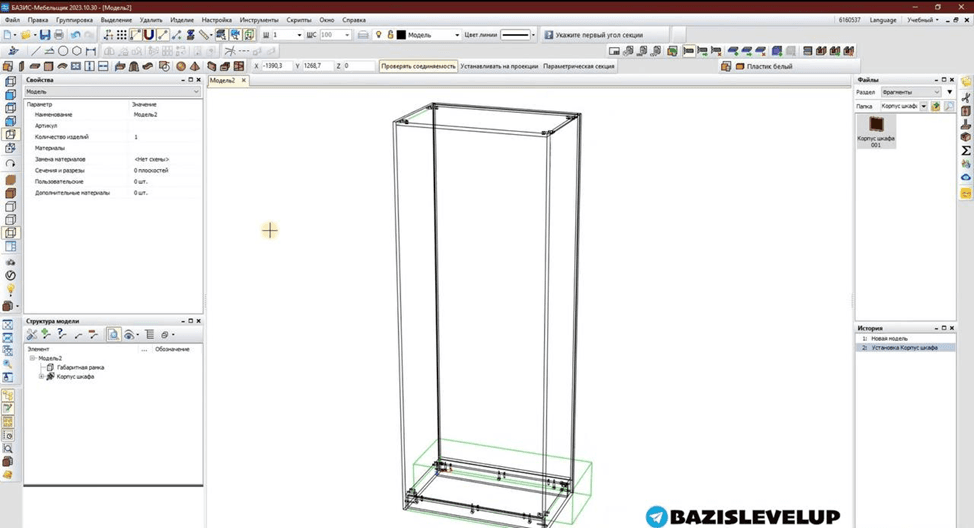

Простой корпус шкафа в Базис Мебельщик, на котором проверяем поведение фрагментов
Простой корпус шкафа в Базис Мебельщик, на котором проверяем поведение фрагментов

Берём, например, пантограф или выдвижную систему, устанавливаем в корпус — и вроде бы всё хорошо:

  • фрагмент встал;
  • размеры подстроились;
  • иногда даже есть анимация;
  • отверстия и присадка на месте.

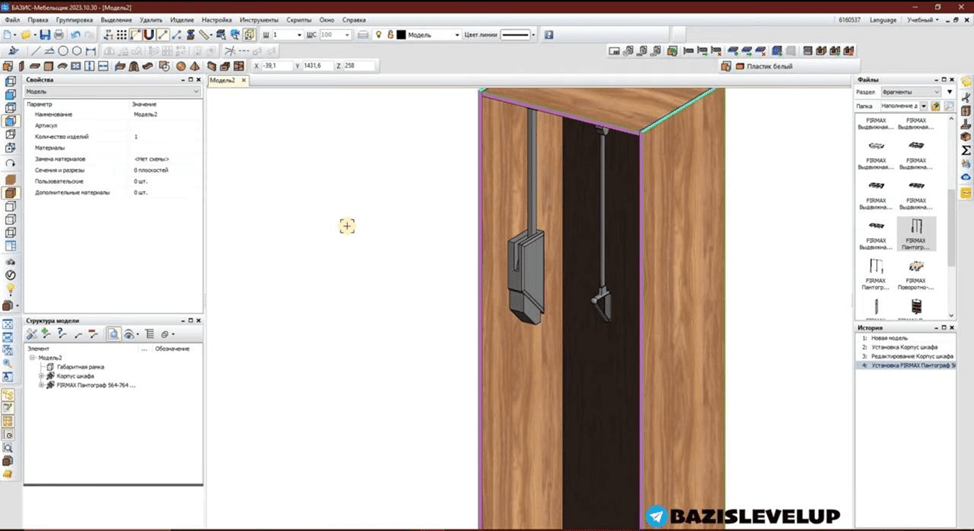

Пантограф из библиотеки фрагментов, установленный в корпус шкафа
Пантограф из библиотеки фрагментов, установленный в корпус шкафа

Кажется, что можно работать дальше. Но это только на первый взгляд.

Где начинаются проблемы

Основные сложности всплывают, когда мы начинаем:

  • смотреть документацию;
  • формировать смету;
  • передавать модель в ЧПУ;
  • делать раскрой и присадку.

И вот тут выясняется следующее.

1. Отверстия не подходят под производство

Например, во фрагменте используются отверстия диаметром 2 мм. Для ЧПУ такие отверстия часто:

  • не считываются;
  • игнорируются;
  • или не проходят по настройкам станка.

В реальной работе чаще используются евровинты, эксцентрики, стандартные диаметры. Что именно принимает станок, зависит от настроек — их я разбирал в материале про работу с Базис ЧПУ.

2. Материалы не из вашей базы

Во фрагменте может быть:

  • «ЛДСП 16 мм белый» без артикула;
  • непонятный производитель;
  • материал, которого нет в вашей базе.

В итоге:

  • в смете он не считается;
  • в спецификации отображается некорректно;
  • в раскрой не попадает как нужно.

Лечится это заранее собранной базой — как её быстро создать и настроить, я показывал отдельно.

3. Фурнитура установлена «как попало»

Очень часто фурнитура:

  • стоит без схем крепежа;
  • не связана с эластичностью;
  • не добавляется автоматически при увеличении размеров.

Это значит, что при изменении габаритов фурнитура остаётся на месте, уезжает или ведёт себя некорректно.

Почему фрагменты нужно редактировать

Готовый фрагмент можно и нужно использовать, но перед этим его обязательно надо:

  • очистить от лишнего;
  • заменить материалы;
  • переделать отверстия;
  • заново расставить фурнитуру;
  • настроить эластичность.

Например, если взять ящик:

  • удалить шканты, если вы ими не пользуетесь;
  • убрать ненужные ручки;
  • заменить материалы на те, что есть в вашей базе;
  • настроить кромку и припуски;
  • поставить фурнитуру через схемы крепежа, а не вручную.

Только в этом случае ящик будет корректно масштабироваться, правильно отображаться в документации и нормально работать в ЧПУ.

Эластичность и схемы крепежа — ключевой момент

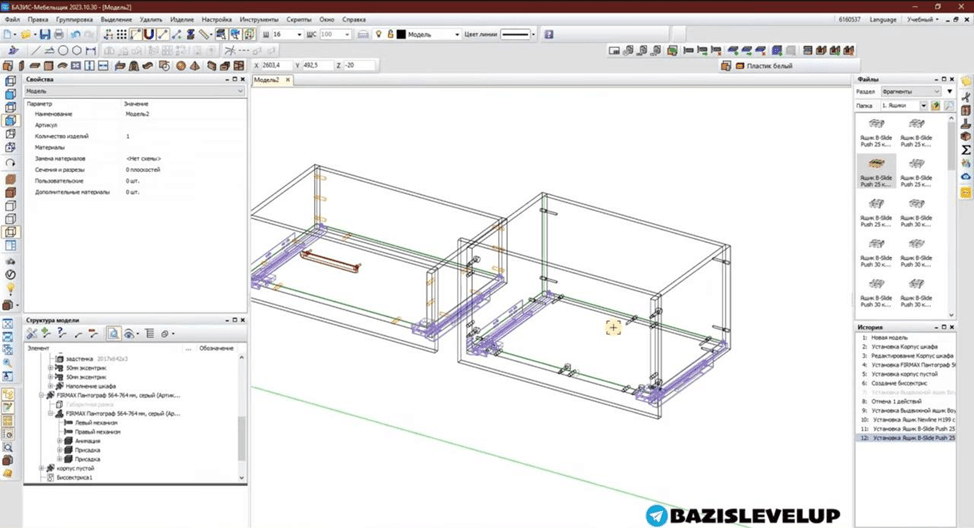

Ящики с присадкой и схемами крепежа в структуре модели Базис Мебельщик
Ящики с присадкой и схемами крепежа в структуре модели Базис Мебельщик

Важно понимать: эластичность без схем крепежа почти бесполезна. Только схемы крепежа позволяют:

  • автоматически добавлять крепёж при увеличении размеров;
  • убирать лишний крепёж при уменьшении;
  • корректно перестраивать модель.

Именно поэтому фрагменты без схем крепежа всегда ведут себя странно, как бы вы их ни растягивали. Если эта тема пока новая, посмотрите три способа расстановки фурнитуры и схемы крепежа.

То же самое с кухонными модулями

Многие скачивают готовые кухонные короба и думают, что они готовы к работе. На практике:

  • эластичность не настроена;
  • фурнитура не адаптируется;
  • опоры, ручки и крепёж «ломаются» при изменении размеров.

Даже если визуально модуль выглядит нормально, в документации он почти всегда разваливается.

Коротко о главном

Миф о том, что можно просто скачать готовые фрагменты и не разбираться в Базисе, не работает. Да, фрагменты использовать можно и нужно — но чтобы они корректно вставали в модель, правильно считались в смете, нормально передавались в ЧПУ и не создавали проблем на производстве, нужно понимать, как они устроены, и уметь их дорабатывать. В «Базис Мебельщик» сама 3D-модель — это только фундамент, а основная ценность в том, какую документацию и какие программы вы из неё получаете. Разобрать доработку фрагментов под свою базу и своё производство можно на курсе по Базис Мебельщик.
