3 способа расстановки фурнитуры и схемы крепежа в Базис Мебельщик
Сегодня разберём три способа расстановки фурнитуры в Базис Мебельщик — от простейших евровинтов до схем крепежа, которые экономят часы работы. Если вы только начинаете работать с программой, прочитайте до конца: у каждого способа своя область применения, и понимание разницы сильно ускоряет проектирование.
Способ 1. Параметрическая фурнитура
Начнём с самого простого и базового способа — параметрическая фурнитура.

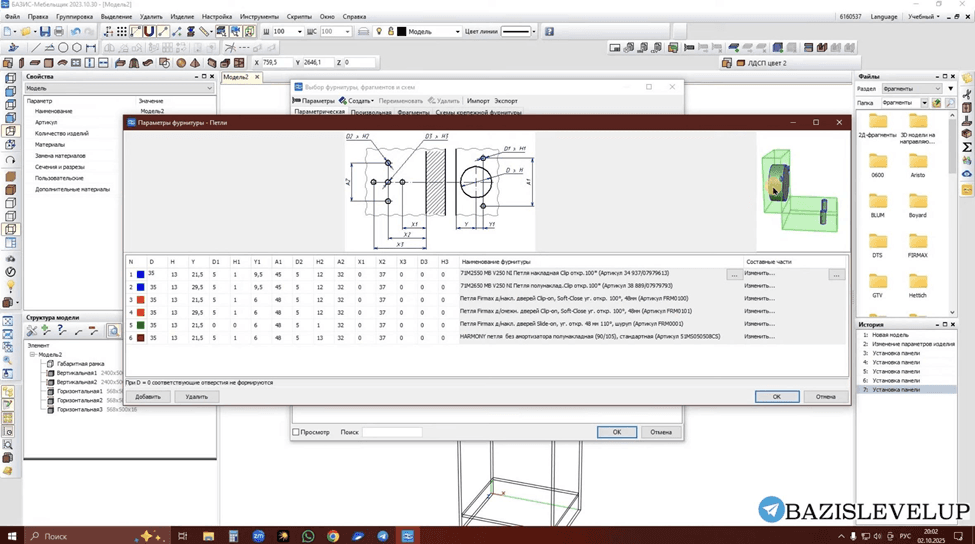

Это вариант, где нет тела, только отверстия. Например, петля в параметрическом виде — это просто её отверстия без визуальной геометрии.
Такой метод удобен, когда нужно быстро задать присадку, но внешний вид фурнитуры не играет роли — например, для чертежей или передачи на ЧПУ. Как эти отверстия дальше уходят в станок, я разбирал в статье про работу с БАЗИС ЧПУ.
Пример: берём петлю Blum, выбираем тип «накладная», ставим отверстие — и всё. В документации она уже отобразится корректно, даже без модели.
Способ 2. Произвольная фурнитура

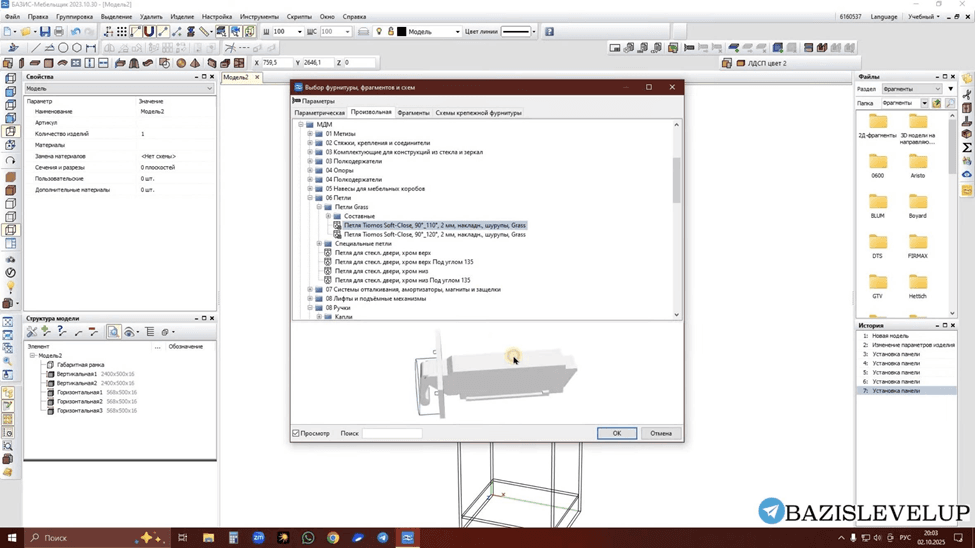

Второй вариант — произвольная установка фурнитуры. Здесь уже есть тело детали, а значит, мы видим сам элемент в модели.
Это может быть:
● эксцентрик,
● шток,
● евровинт,
● любая соединительная фурнитура.
Такую фурнитуру можно ставить поштучно. Например:
- Выбираем панель,
- Устанавливаем евро,
- Ставим шаг 37 мм — и готово.
То же самое с эксцентриками: ставим шток, потом сам эксцентрик. Немного дольше, но наглядно и точно.
Минус — время. Если деталей много, вручную ставить каждый элемент утомительно.
Способ 3. Фурнитура-фрагменты

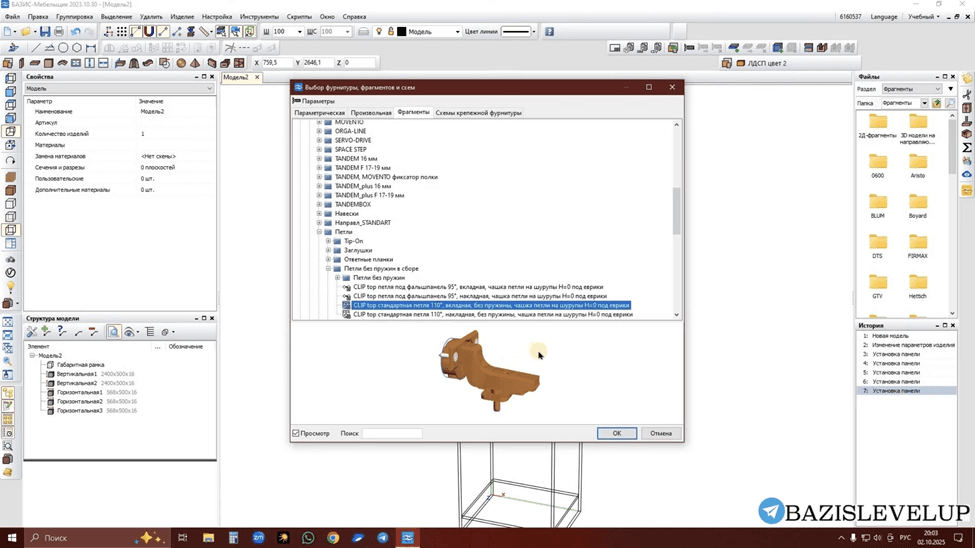

Третий способ — фрагменты фурнитуры. Это уже сложные сборки: петли, направляющие, подъёмники и другие механизмы. Например, петля Blum может быть сразу добавлена в виде фрагмента — с отверстиями и геометрией.
Преимущество — скорость и автоматизация:
● ставим фасад,
● прикрепляем фрагмент петли — и программа сама рассчитывает отступы и размещение,
● если вы измените размер фасада, количество петель автоматически обновится. Было 2 петли — стало 4. Всё подстраивается под параметры.
Если с фрагментами вы работаете редко, стоит освежить базу по работе с фрагментами в Базис Мебельщик — дальше будет проще.
Схемы крепежа — автоматизация на максимум

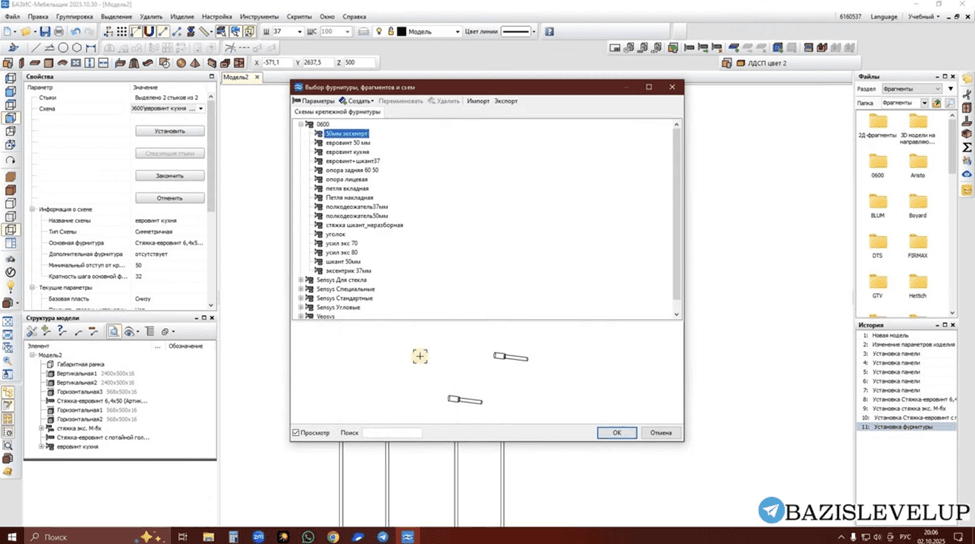

Самый удобный инструмент для постоянной работы — схема крепежа. Это заранее настроенные правила, где программа сама определяет, какую фурнитуру, где и в каком количестве установить.
Например:
● выделяете полку,
● нажимаете «Фурнитура на стыке → Установить» — и программа мгновенно ставит нужные евровинты или эксцентрики.
Можно задать любую схему:
● по типу соединения,
● по материалу,
● по длине детали.
То есть вы один раз настраиваете схему, а потом просто выделяете корпус — и вся фурнитура расставляется автоматически. При растяжении корпуса фурнитура не «съезжает», а пересчитывается под новые размеры. Это удобно при работе с типовыми изделиями или большими сериями.
Почему это важно
Используя схемы и фрагменты, вы сокращаете проектирование в 3–5 раз. Вместо того чтобы вручную ставить каждую петлю, вы просто применяете нужную схему — и всё готово.
Это особенно полезно при:
● проектировании серийной мебели,
● создании типовых шкафов и кухонь,
● подготовке документации для производства.
Заодно уходит целый пласт ошибок с «уехавшей» и посчитанной вручную фурнитурой — про остальные грабли я писал в разборе типичных ошибок в Базис Мебельщик.
Что в итоге
Способов расстановки фурнитуры в Базис Мебельщик три, и каждый решает свою задачу:
- параметрическая — только отверстия, быстро, для чертежей и ЧПУ;
- произвольная — с телом детали, наглядно, но вручную и небыстро;
- фрагменты — готовые сборки с автопересчётом под размер фасада.
Поверх них работают схемы крепежа — один раз настроили правила, дальше фурнитура расставляется по выделенному корпусу сама и пересчитывается при растяжении. Разобрать эти инструменты на своих проектах, от присадки до документации, можно на курсе по Базис Мебельщик.
