Проектирование кровати в Базис Мебельщик: от корпуса до парящей модели
В этой статье разберём, какие бывают кровати и как их правильно проектировать: проектирование кровати в Базис Мебельщик одинаково касается и простых корпусных моделей из ЛДСП, и мягких кроватей с обивкой, и современных парящих конструкций на металлокаркасе. Покажу процесс на примере кровати, которую я делал для себя.
Виды кроватей и варианты конструкций
В современном мебельном производстве существует большое количество видов двуспальных кроватей. В основном это модели с обивкой, с царгами, обтянутыми тканью и поролоном, и мягкими изголовьями. Но встречаются и корпусные изделия из МДФ, дерева, шпона или массива.
Также сейчас популярны «парящие» кровати. Этот эффект достигается за счёт специальной опоры. Каркасы таких кроватей могут быть разными: на четырёх столбах (опорах) или с одним столбом по центру.
Фурнитура и материалы: простой и сложный вариант
Кровати можно проектировать разными способами.

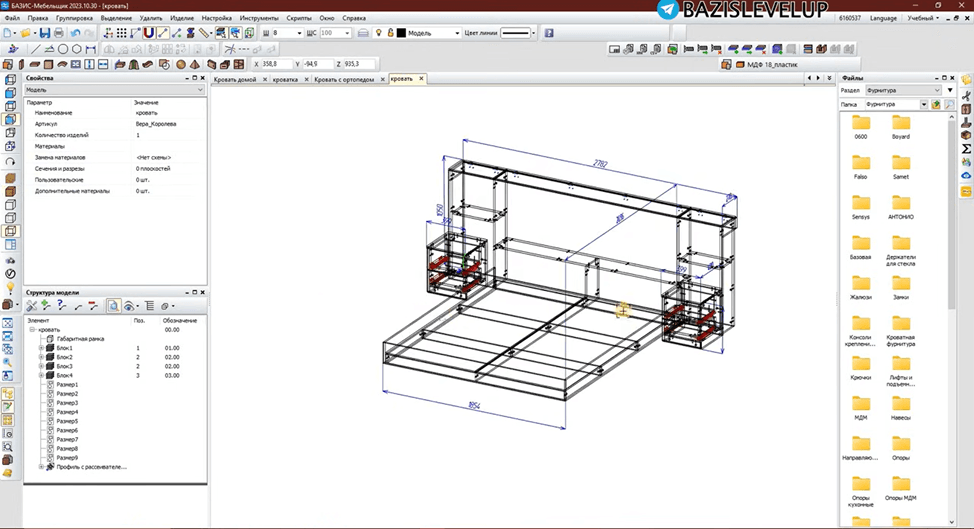

Простой вариант: полностью из ЛДСП с применением обычной крепёжной фурнитуры, без специальных уголков и ортопедических оснований.

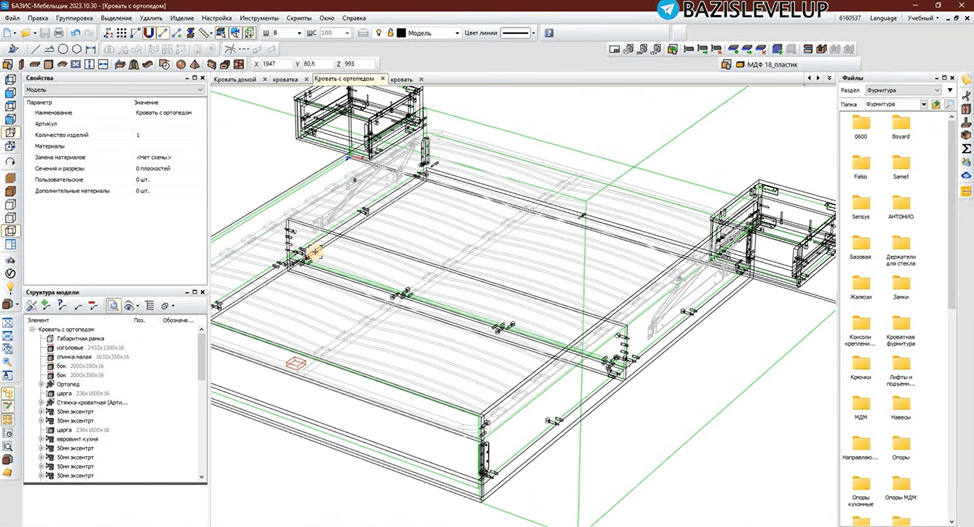

Более сложный вариант: с использованием специального кроватного крепежа (стяжки, углы), ортопедических оснований и подъёмных механизмов.
Сама логика расстановки крепежа в программе от типа изделия не зависит — способы и схемы я разбирал в материале про расстановку фурнитуры в Базис Мебельщик.

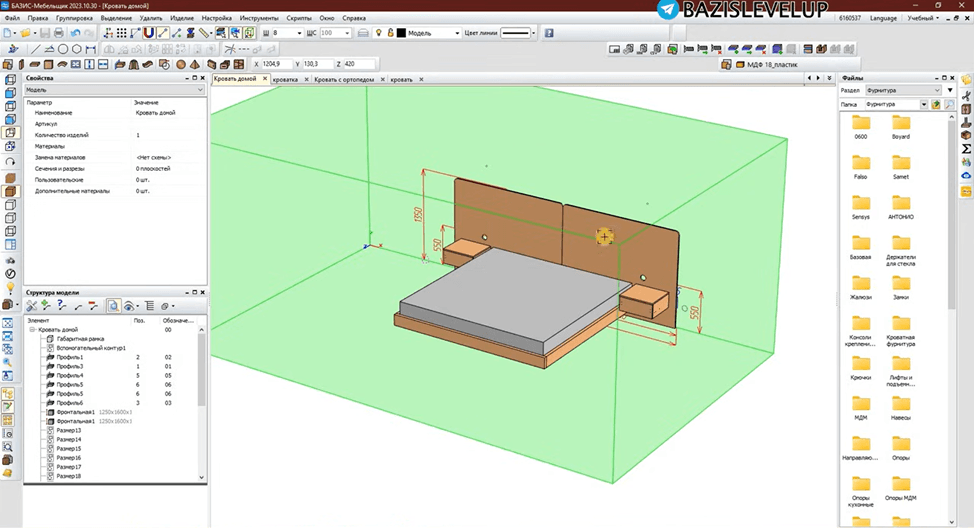

Проектирование парящей кровати
Расскажу на примере кровати, которую я делал для себя.
Этапы проектирования:
- Разработка чертежа (в 2D или 3D) с габаритами и высотой основания — он передаётся мастеру по металлу.
- Изготовление металлического каркаса:
- используется труба (например, 40×60 мм), из неё варится каркас;
- конструкция крепится к стене через анкера (250 мм);
- чтобы перфоратор мог пройти при монтаже, в каркасе предусматриваются продольные стяжки, а для распределения нагрузки — диагонали, уходящие в центр к опорному столбу с крепёжной площадкой.

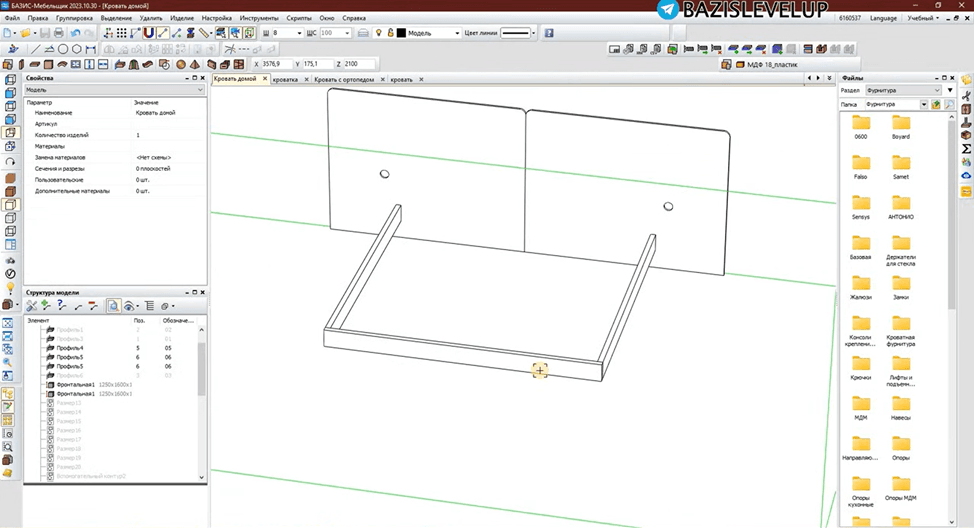

- Проектирование изголовья и царг:
- создаются чертежи с указанием закладных под выключатели и розетки;
- согласовывается толщина готовых деталей (царг), чтобы точно понимать габариты кровати.
- Передача чертежей на производство:
- один чертёж — на изготовление металлического каркаса;
- другой — на изголовье и царги;

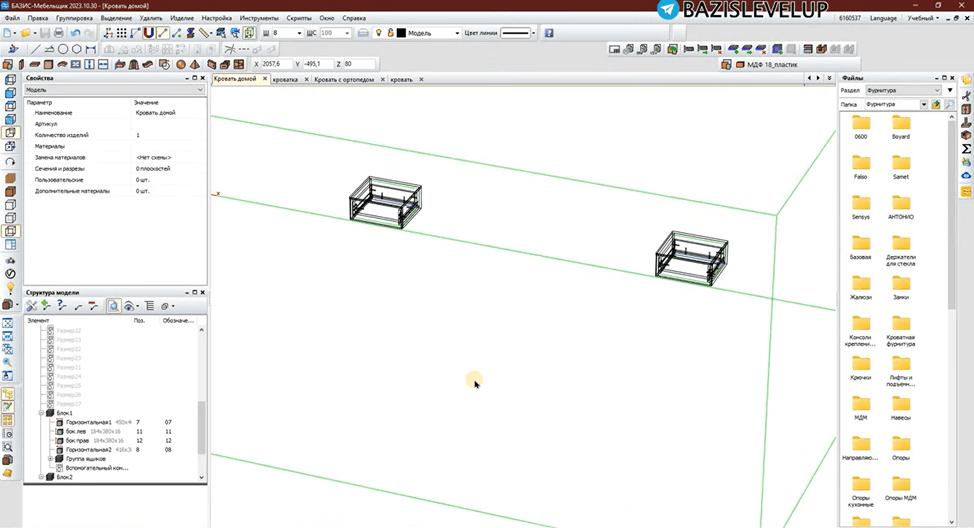

- третий — на тумбочки из ЛДСП (если есть).
Чертежей на одно изделие выходит сразу несколько, поэтому имеет смысл не рисовать их руками: как поставить выпуск документации на поток, показано в статье про автоматическое создание чертежей в Базис Мебельщик.
Особенности проектирования мягкой мебели
Хотя программа больше заточена на корпусную мебель и плитные материалы, мягкую мебель тоже можно спроектировать. Но нужно учитывать нюансы.
- Нужно заранее обговорить с мастерами по обтяжке толщину поролона и мягкого наполнителя. Эти параметры обязательно закладываются в габариты изделия.
- Обшивка чаще всего делается вручную — поэтому главное для производства:
- точные чертежи;
- габариты деталей.
- Визуализация в программе может не полностью соответствовать реальному виду мягкой мебели.
Практические советы по проектированию
- Согласовывайте детали с производством. Перед проектированием сложных элементов (радиусные детали, гнутые панели) узнайте, как их делают на конкретном производстве.
- Используйте библиотеку программы. В Базис Мебельщик много готовых фрагментов и фурнитуры для кроватей — ортопедические основания, подъёмники и т. д. Их можно скачать и использовать в проекте, а как устроена эта механика, разобрано в материале вся база для работы с фрагментами.
- Учитывайте толщину материалов. Например, при проектировании мягкой мебели заранее обговорите толщину наполнителя и заложите её в габариты изделия.
Что в итоге
Кровать в Базис Мебельщик проектируется от выбранной конструкции: корпусная модель из ЛДСП собирается на обычном крепеже, сложная — на кроватных стяжках, ортопедическом основании и подъёмниках. Парящая модель — это связка двух производств: металлический каркас с анкерами и опорным столбом плюс изголовье, царги и тумбочки, на каждое из которых уходит свой чертёж. Мягкую мебель программа тоже тянет, но толщину поролона и наполнителя нужно закладывать в габариты заранее и не полагаться на визуализацию. Главное — понимать возможности производства и грамотно использовать инструменты программы. На курсе по Базис Мебельщик мы пошагово учимся проектировать мебель с нуля и выпускать на неё документацию — всё проходит под моим контролем.
