Рабочий стол с ящиками в PRO100: собираем с нуля

15 октября 20253 мин чтения

Расскажу, как буквально с нуля собрать рабочий стол с ящиками в PRO100 — без чертежей, без путаницы и без догадок «почему ничего не выравнивается». Всё делается в одном проекте: две тумбы, ящики на направляющих, столешница и фрезерованные ручки. Порядок действий одинаковый для любого стола, меняются только размеры.

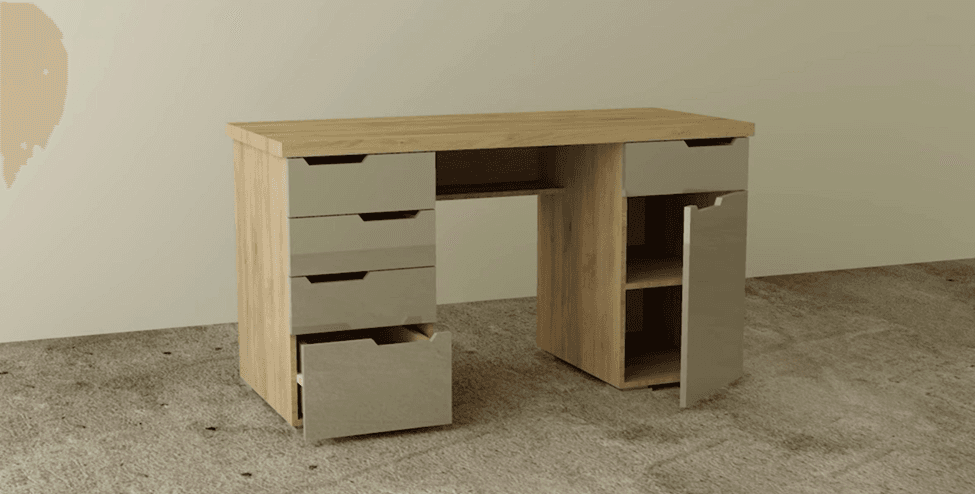

Готовый рабочий стол с ящиками, собранный в PRO100

Старт проекта: первая боковина тумбы

Открываем PRO100 и двигаемся в нужный угол комнаты.

Жмём «Новый элемент», кликаем на левую стену и дважды нажимаем на элемент, чтобы открыть свойства.

Во вкладке «Размеры»:

ширину оставляем 16 мм (работаем с ЛДСП 16 мм);
высоту ставим 750 – 38 мм (толщина столешницы), программа сама пересчитает значение;
глубину прописываем 600 мм, добавив 20 мм отступа сзади.

Во вкладке «Позиция» ставим везде 0, чтобы элемент прижался ко всем стенам. Это основа — боковая стенка под тумбу с ящиками.

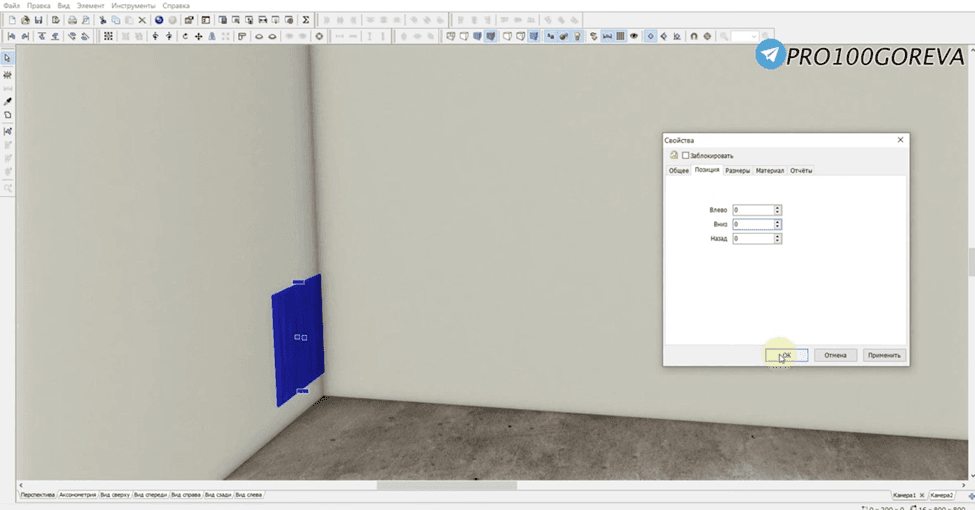

Свойства элемента в PRO100: размеры и позиция боковой стенки тумбы

Копируем детали и собираем корпус тумбы

Теперь копируем стенку: зажимаем левую кнопку, кликаем правой, двигаем вправо.

Делаем ещё одну копию и поворачиваем её на 90° по оси Z (Ctrl + R). Это будет горизонтальный элемент — дно или крышка тумбы.

Дальше:

прижимаем его к полу и стенам;
группируем элементы (Ctrl + G);
задаём ширину 400 мм — и первая тумба готова по габаритам.

Корпус тумбы шириной 400 мм из скопированных и повёрнутых деталей

Выравнивание — секрет ровных проектов

Чтобы не выставлять «на глаз», используем выравнивание:

выделяем нужный элемент;
зажимаем Shift и кликаем по боковой стенке;
жмём «Выровнять по верхнему краю» (ось Y).

Задняя стенка и ножки

Добавляем заднюю стенку, уменьшаем глубину до 4 мм — она должна быть тонкой.

Теперь ножки. Можно взять из библиотеки или создать самому. Размеры ставлю 380×570 мм — чтобы не торчали.

Поднимаем конструкцию, подставляем ножки и выравниваем:

по центру оси X,
по центру оси Z.

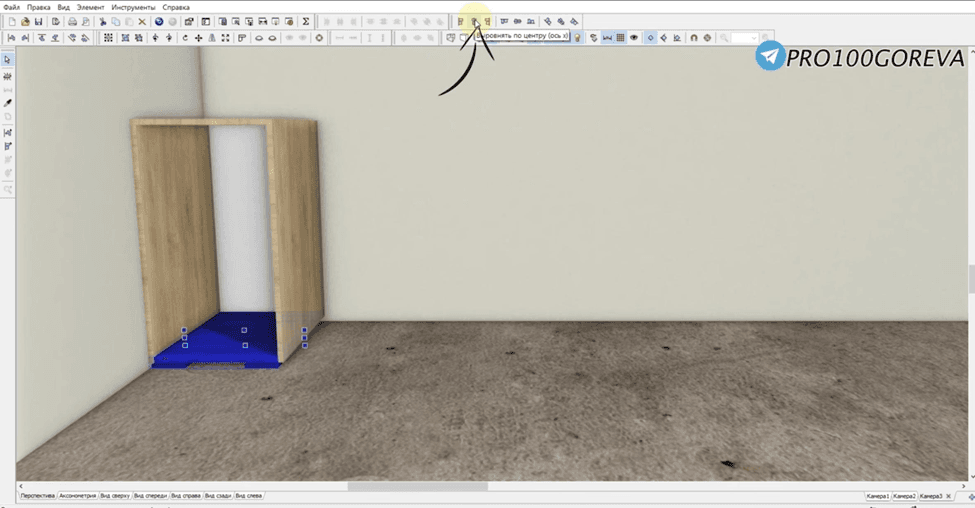

Тумба с тонкой задней стенкой и выровненными по центру ножками

Добавляем выдвижные ящики

Ящик беру готовый из библиотеки. Если хотите собрать его сами, есть отдельный разбор — выдвижной ящик в PRO100 за 5 минут.

Фасады будут накладные, поэтому уменьшаю глубину всей тумбы на 16 мм — это толщина фасада. Если сомневаетесь, какой тип брать, посмотрите разбор про накладные и вкладные фасады.

Подгоняем размеры:

если глубина тумбы 564 мм, то ящик делаем на 30 мм меньше — чтобы работали направляющие;
ширина — 400 мм.

Теперь можно копировать ящики, выставлять зазоры и делать фрезеровку ручек. Всё просто: один раз разобрался — и дальше уже делаешь это автоматически.

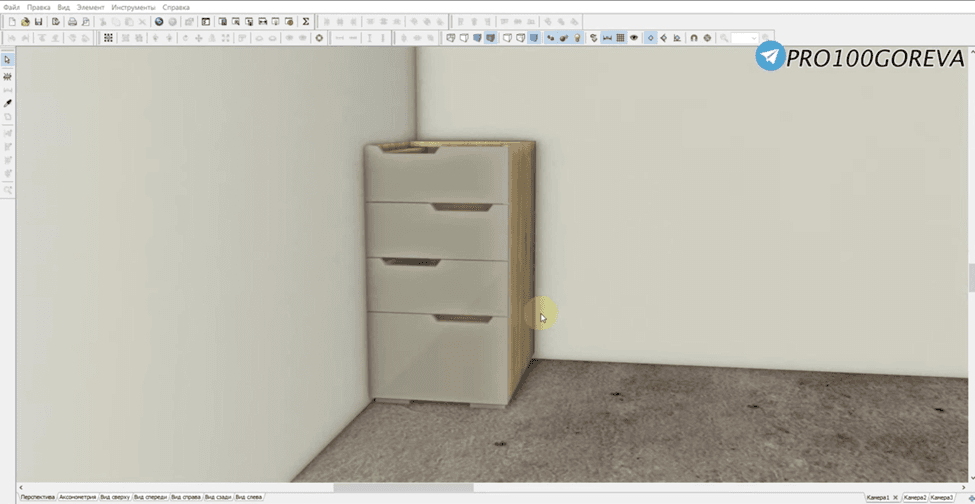

Выдвижные ящики в тумбе с накладными фасадами и выставленными зазорами

Вторая тумба, столешница и финальные штрихи

Когда одна сторона готова — просто группируй (Ctrl + G), создай копию и отзеркаль. Можно сделать другой вариант: вместо ящиков добавить дверцу с полкой.

Затем создаём столешницу:

ширина — 1400 мм,
высота — 38 мм,
глубина — 600 мм.

Прижимаем к тумбам, выравниваем и добавляем небольшой отступ от стены 20 мм — как у настоящих столов.

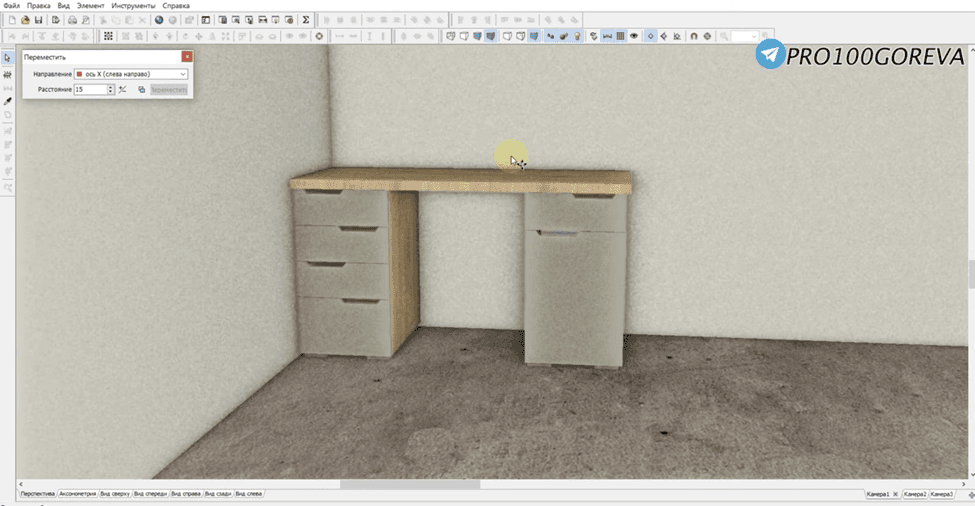

Столешница 1400×600 мм, прижатая к двум тумбам рабочего стола

Дальше добавляем дополнительную полку между тумбами, чтобы конструкция была устойчивой. Красим фасады в серый глянец — смотрится стильно и современно.

Фрезерованные ручки придают мебели индивидуальность, а проект уже можно рендерить или готовить под раскрой — как это делается, показано в разборе карты раскроя в PRO100.

Готовый стол с серыми глянцевыми фасадами и фрезерованными ручками

Что в итоге

Рабочий стол с ящиками в PRO100 вырастает из одного элемента — копированием, поворотом и группировкой.
Выравнивание по осям заменяет подгонку «на глаз» и держит проект ровным.
Ключевые размеры: ЛДСП 16 мм, столешница 38 мм, ящик на 30 мм уже тумбы — под направляющие.
Вторая тумба — это зеркальная копия первой, а не отдельная сборка.
