Карта раскроя в PRO100: пошагово на примере кухонного модуля

Всем привет! Меня зовут Виктория, и в этой статье я покажу, как делается карта раскроя в PRO100 — разбирать будем на простом и понятном примере, нижнем кухонном модуле. По этой же схеме раскраивается любое изделие: от одной тумбы до целой кухни.

Что такое карта раскроя и зачем она нужна

Карта раскроя — это схема, по которой все детали изделия располагаются на листе материала.

Зачем она нужна:

• экономит материал;
• сокращает время работы;
• снижает затраты на производство.

Вам не нужно вручную чертить детали на листе и думать, как их разместить. PRO100 автоматически оптимизирует раскладку так, чтобы:

• не было лишних и бесполезных обрезков;
• использовалось минимальное количество листов;
• оставались аккуратные остатки, которые можно применить повторно.

Поэтому карта раскроя — это не «дополнительная функция», а обязательный инструмент для любого производства.

Подготавливаем изделие

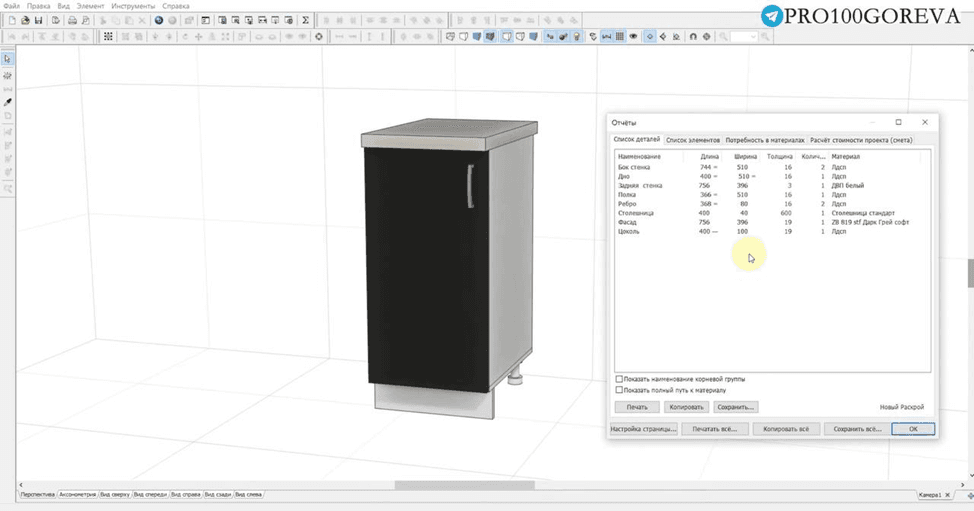

Для начала нам нужно само изделие. Я заранее создала его в PRO100 — это нижний кухонный модуль с полкой.

Если зайти во вкладку «Отчёты», можно увидеть, из каких деталей состоит модуль:

• боковые стенки;
• дно;
• задняя стенка;
• полка;
• два ребра жёсткости;
• столешница;
• фасад;
• цоколь.

Фурнитуры здесь нет. Если хотите повторить пример с нуля, сборку такого корпуса я разбирала в статье о том, как спроектировать кухонный корпус без ошибок.

Очень важный момент — материалы

Все детали обязательно должны быть корректно распределены по материалам. В нашем примере используются:

• ЛДСП — основной материал корпуса;
• МДФ — фасад;
• ДВП — задняя стенка;
• столешница — отдельный материал.

Это нужно для того, чтобы:

• ЛДСП не резалось вместе со столешницей;
• МДФ не попадал в раскрой корпуса;
• каждый материал имел свою отдельную карту раскроя.

Создаём новый раскрой

Нажимаем кнопку «Новый раскрой».

• В названии лучше сразу указать изделие, например «Кухонный модуль» — так его проще будет найти.
• Далее выбираем папку, где установлена программа раскроя.

Галочки «по материалу» и «по толщине»

Здесь есть два важных параметра — разделение по материалу и по толщине.

Если изделие простое и состоит из одного материала одной толщины, можно их не ставить. Но если, как в нашем случае, есть ЛДСП, МДФ и ДВП толщиной 16 мм, 19 мм, 40 мм и 3 мм, то галочки обязательно нужно поставить, чтобы раскрой был корректным.

Работаем в программе раскроя

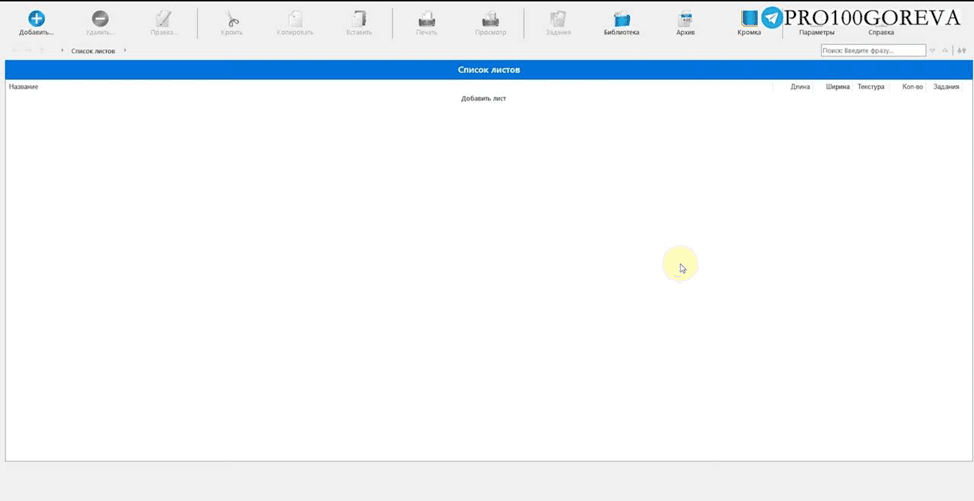

После нажатия ОК мы попадаем в программу «Новый раскрой».

Здесь первым делом создаём лист материала:

• нажимаем «Добавить лист»;
• указываем название (например, ЛДСП 16 мм);
• прописываем размеры листа;
• при необходимости ставим галочку «Текстура».

Важно: если вы работаете с материалами с направлением текстуры, нужно создавать отдельные листы — с текстурой и без, чтобы рисунок не «переворачивался» на деталях.

Для стандартного раскроя базовых настроек достаточно — нажимаем ОК.

Добавляем детали автоматически

Детали вручную добавлять не нужно — всё уже есть в модели PRO100:

• нажимаем «Добавить набор»;
• выбираем «Библиотека»;
• находим наш кухонный модуль.

Вы увидите несколько наборов — по количеству материалов: ЛДСП, МДФ, ДВП, столешница. Начинаем с ЛДСП, открываем набор, проверяем детали и кромку — и нажимаем «Кроить».

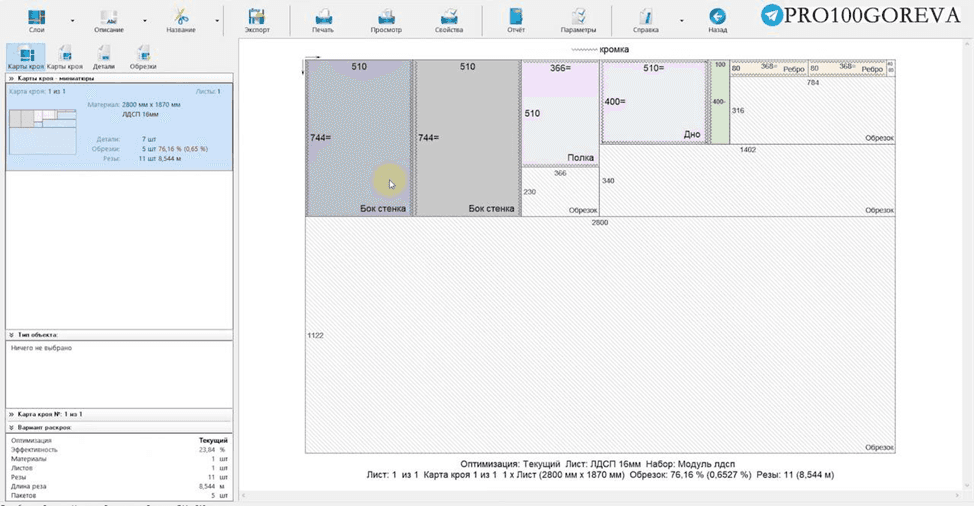

Просмотр карты раскроя

Перед финальным сохранением можно открыть предпросмотр:

• посмотреть, как детали расположились на листе;
• проверить размеры;
• увидеть кромку;
• оценить остатки.

Если вариантов несколько, можно выбрать наиболее удобный. Готовую карту можно сохранить, распечатать, экспортировать, передать в работу — вместе с остальным пакетом документов по проекту, о котором я рассказывала в гайде от 3D-модели к чертежу в PRO100.

Раскрой остальных материалов

Дальше всё делается точно так же: добавляем набор ДВП, затем МДФ, затем столешницу. Так как там обычно 1–2 детали, карты раскроя получаются очень простыми.

В итоге на каждый материал — своя карта раскроя.

Коротко о главном

Карта раскроя в PRO100 собирается из готовой модели, без ручного черчения деталей на листе. Главное сделать до этого две вещи: правильно распределить детали по материалам и поставить галочки «по материалу» и «по толщине», если материалов и толщин несколько. Дальше программа сама разложит детали по листам, покажет кромку и остатки, а вам останется выбрать удобный вариант и передать карту в работу. Чем сложнее изделие и чем больше изделий в одном раскрое, тем выше польза: например, при раскрое сразу 10 модулей с разными размерами деталей программа максимально эффективно разложит всё по листам и покажет реальную экономию материала. Разобрать весь путь от модели до пакета документов можно на курсе по PRO100.
