Проектируем стеллаж из ИКЕА в PRO100: просто и без ошибок

Изделие несложное, но даже в нём легко допустить ошибки. В этой статье вы узнаете, как спроектировать стеллаж из ИКЕА в PRO100 — тот самый легендарный, который был почти в каждом доме. Заодно разберём базовые принципы проектирования мебели: позиции, группировку, выравнивание и пересечения деталей.

С чего начинаем проектирование

Открываем программу PRO100 и сразу переходим в левый нижний угол комнаты.

Этот угол помогает:

• лучше ориентироваться в пространстве;
• не «терять» детали;
• ограничивать модель по координатам.

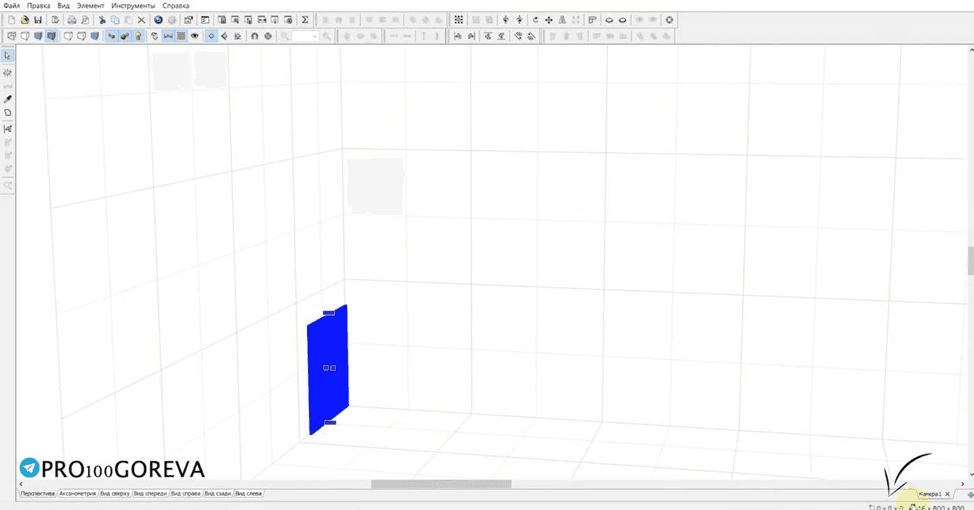

Нажимаем «Новый элемент» и кликаем по левой стене, затем опускаем деталь вниз. Очень важно проверить, чтобы в позициях стояли три нуля. Если их нет — два раза кликаем по позициям и вручную проставляем нули.

Это базовый, но критически важный момент. Если вы только знакомитесь с программой, стоит сначала пробежаться по основам — PRO100 с нуля, что нужно знать новичку.

Создаём каркас стеллажа

Дальше:

• зажимаем левую кнопку мыши;
• кликаем правой;
• создаём копию элемента;
• выводим её вправо.

Размеры пока можно оставить произвольные.

Затем снова нажимаем «Новый элемент», кликаем по полу и проверяем позиции. Здесь первая цифра будет 16, так как элемент не прижат к стене — это нормально. Пододвигаем деталь вплотную, создаём копию дна и поднимаем её вверх.

Чтобы выставить всё ровно, не делаем это на глаз:

• зажимаем Shift;
• кликаем на вертикальный элемент;
• выравниваем по верхнему краю.

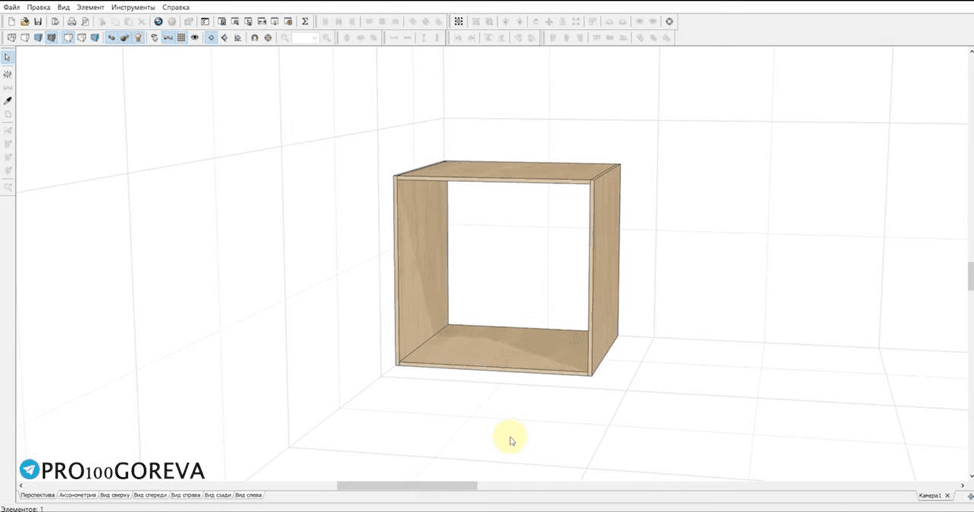

В итоге получаем аккуратный «квадрат» — основу будущего стеллажа.

Группировка и задание размеров

Теперь выделяем все 4 элемента с зажатым Shift и нажимаем Ctrl + G — группируем.

Это значит, что все детали стали единой конструкцией. Два раза кликаем по группе, переходим во вкладку «Размеры» и задаём:

• ширина — 800 мм;
• высота — 1200 мм;
• глубина — 300 мм.

Получается компактный стеллаж. После этого разгруппировываем конструкцию (Ctrl + U).

Проверяем текстуру и исправляем ошибки

Обратите внимание на текстуру — в одном из элементов она может идти поперёк. Это обязательно нужно исправить, чтобы модель выглядела корректно и правильно считалась в документации: направление текстуры влияет и на то, как деталь ляжет в карту раскроя.

Добавляем разделитель и полки

Вертикальный разделитель

Создаём копию вертикального элемента и устанавливаем его по центру. На этом этапе часто появляются пересечения деталей:

• элементы подсвечиваются красным;
• пропадают грани.

От этого нужно обязательно избавляться:

• уменьшаем элемент;
• поднимаем или опускаем его до упора;
• снова растягиваем до нужного размера.

После этого пересечения исчезают.

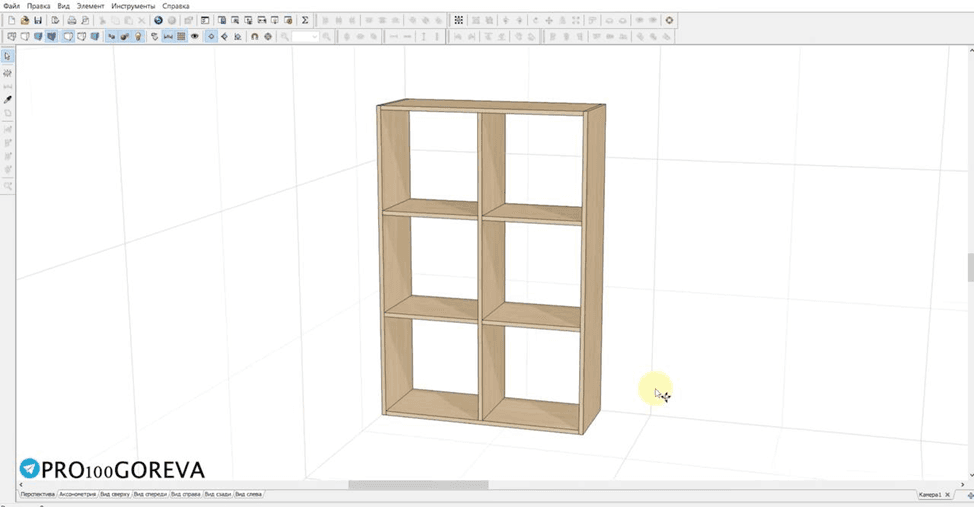

Чтобы поставить элемент строго по центру, зажимаем Shift, кликаем на верхнюю крышу и выравниваем по центру по оси X.

Полки

Теперь создаём полки:

• делаем копию горизонтального элемента;
• сразу уменьшаем его, чтобы не было пересечений;
• выставляем нужное количество.

В нашем случае делаем 6 полок: сначала 2, затем копируем их ещё раз. После этого выделяем все полки с зажатым Shift и распределяем их по центру по оси Y. Всё выравнивается автоматически и аккуратно.

Готовый результат

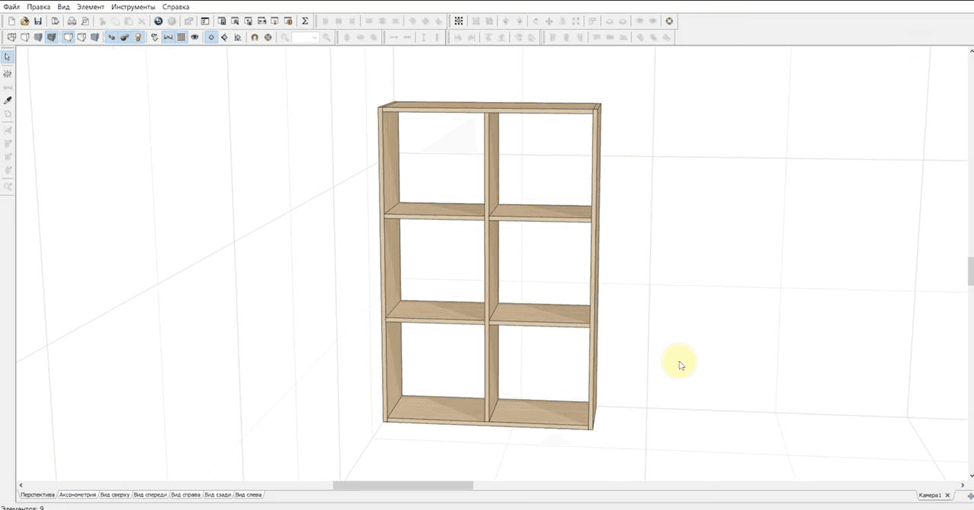

В итоге у нас получился аккуратный, симметричный и полностью рабочий стеллаж в стиле ИКЕА. При необходимости размеры можно легко изменить, а сам стеллаж повернуть горизонтально — как его часто и используют в интерьере.

Коротко о главном

Даже простые изделия важно проектировать правильно: следить за позициями, избегать пересечений, не выравнивать «на глаз» и грамотно работать с группировкой. Именно из таких мелочей складывается аккуратная и профессиональная модель. Порядок действий здесь универсальный — по той же логике собирается и более сложная мебель, например рабочий стол с ящиками. Довести эту привычку до автоматизма, от первой детали до готовой документации, помогает курс по PRO100.
