Как спроектировать кухонный корпус в PRO100 без ошибок

В этой статье поговорим про проектирование кухни в PRO100, а именно — как сделать кухонный корпус нижнего модуля вместе с фасадом. Покажу порядок действий, при котором не появляются зазоры, нахлёсты и ошибки в размерах: от первого элемента до готового фасада.

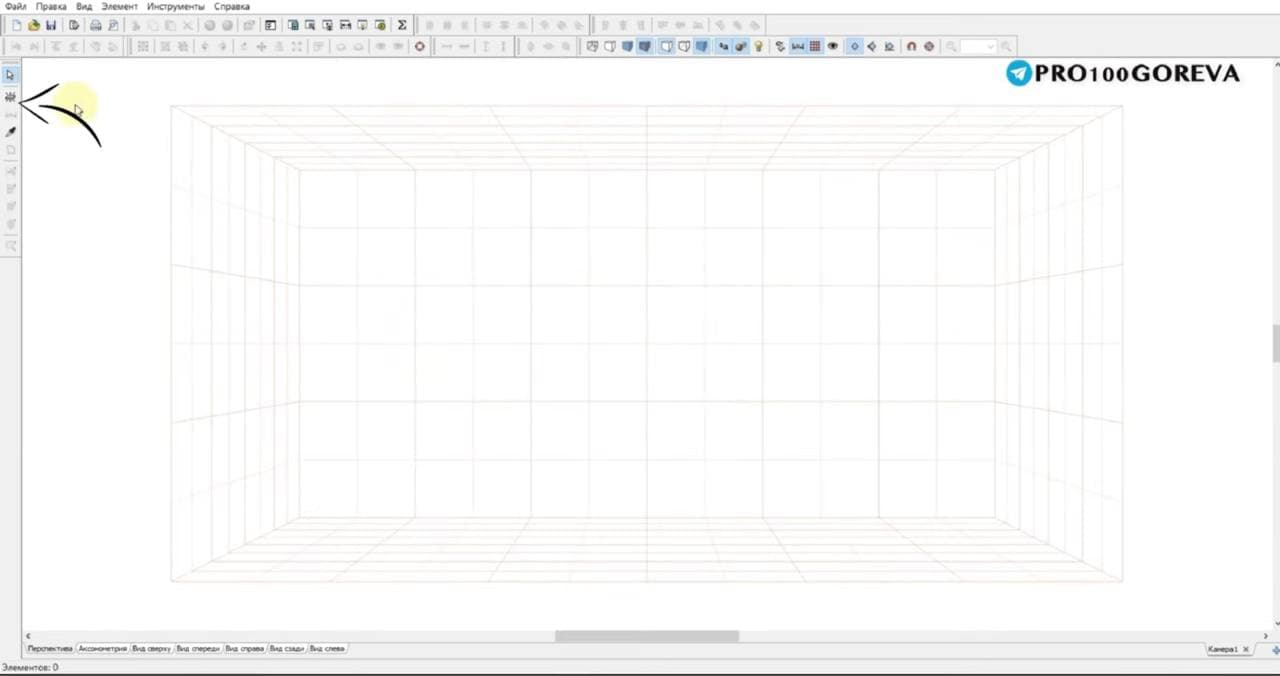

Открываем PRO100 → нажимаем «новый элемент» → кликаем на левую стену.

Настройка первого элемента

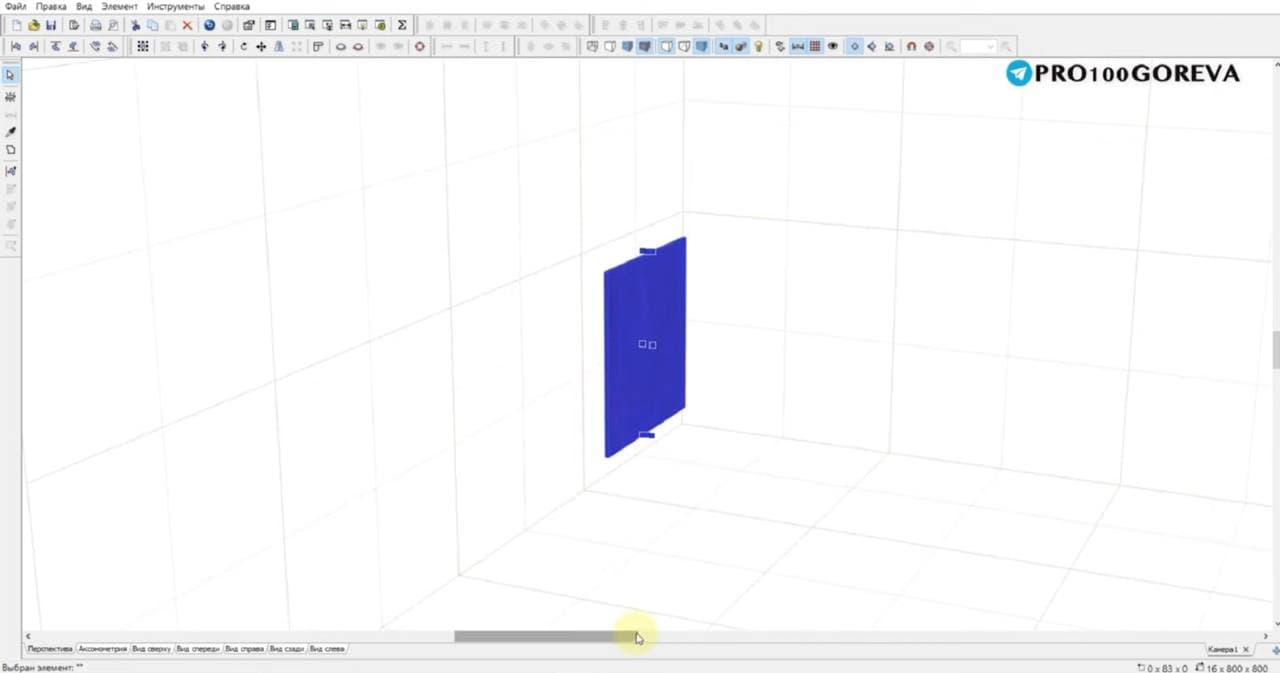

Чтобы работать было удобно, лучше приблизить изображение и занять удобное положение.

1. Два раза кликаем по элементу.
2. В свойствах открываем вкладку «Позиция».
3. Проставляем три нуля — так элемент прижмётся ко всем стенам, и не будет ошибок в размерах.
4. Переходим во вкладку «Размеры»:

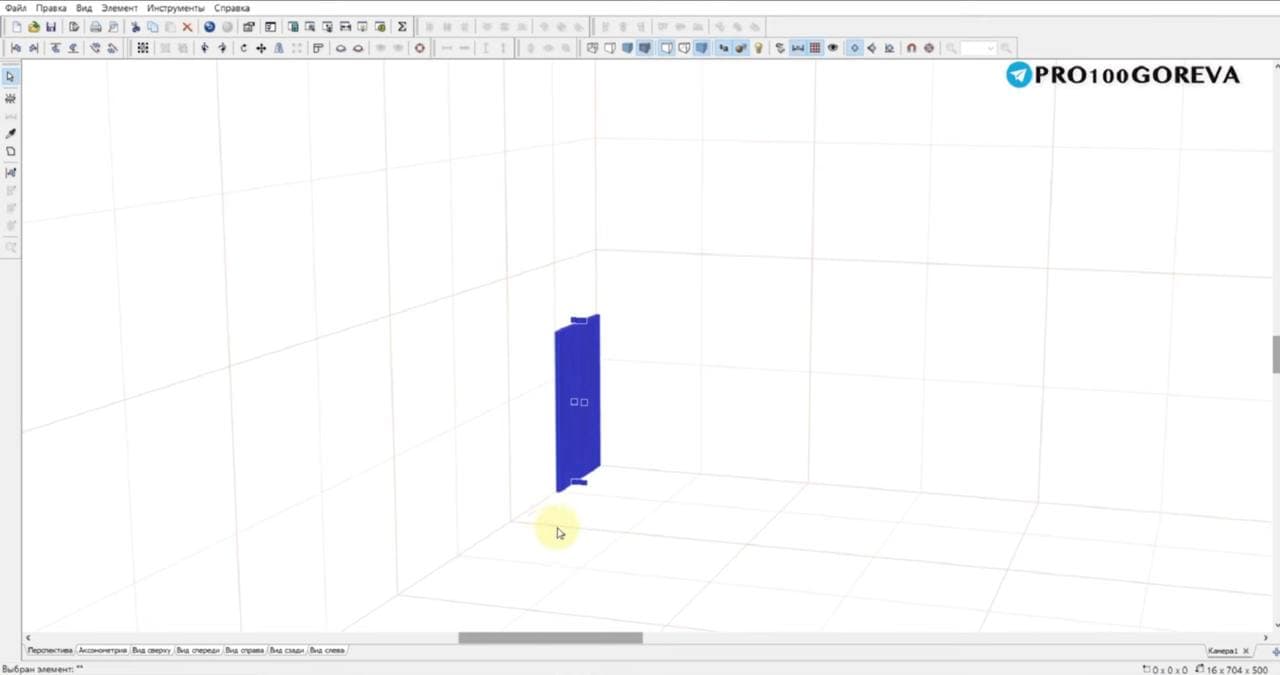

• ширина — 16 мм (ЛДСП 16 мм);
• высота — 720 − 16 мм (учитываем толщину дна);
• глубина — 500 мм.

Нажимаем Enter — размеры применились.

Если вы только знакомитесь с интерфейсом и не уверены в базовых вещах, начните с материала PRO100 с нуля: что нужно знать новичку.

Создание корпуса

1. Делаем копию элемента и нажимаем CTRL+R для вращения.
2. Поворачиваем на 90° — получаем горизонтальный элемент.
3. Ставим его вниз и максимально прижимаем влево.

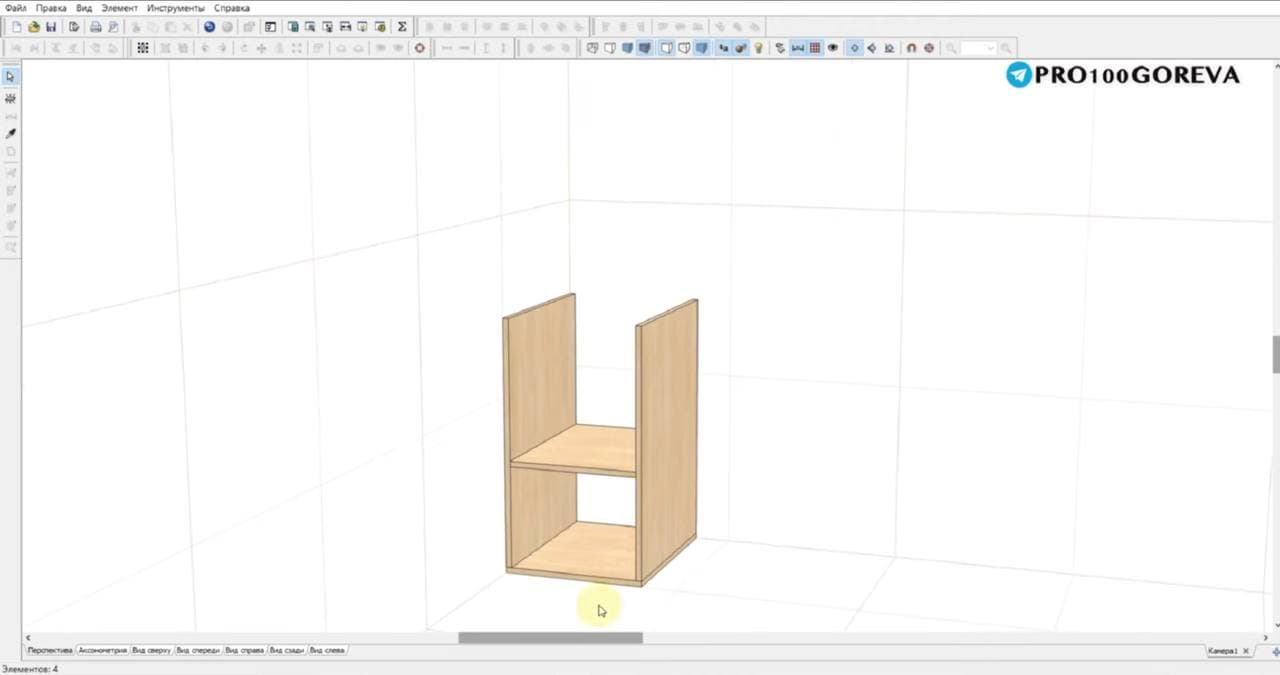

4. Следующий шаг — создать дно шириной 400 мм.
5. Копируем элемент, выравниваем по правому краю.
6. Копируем дно, поднимаем наверх и растягиваем — без зазоров и пересечений.

Верхние планки

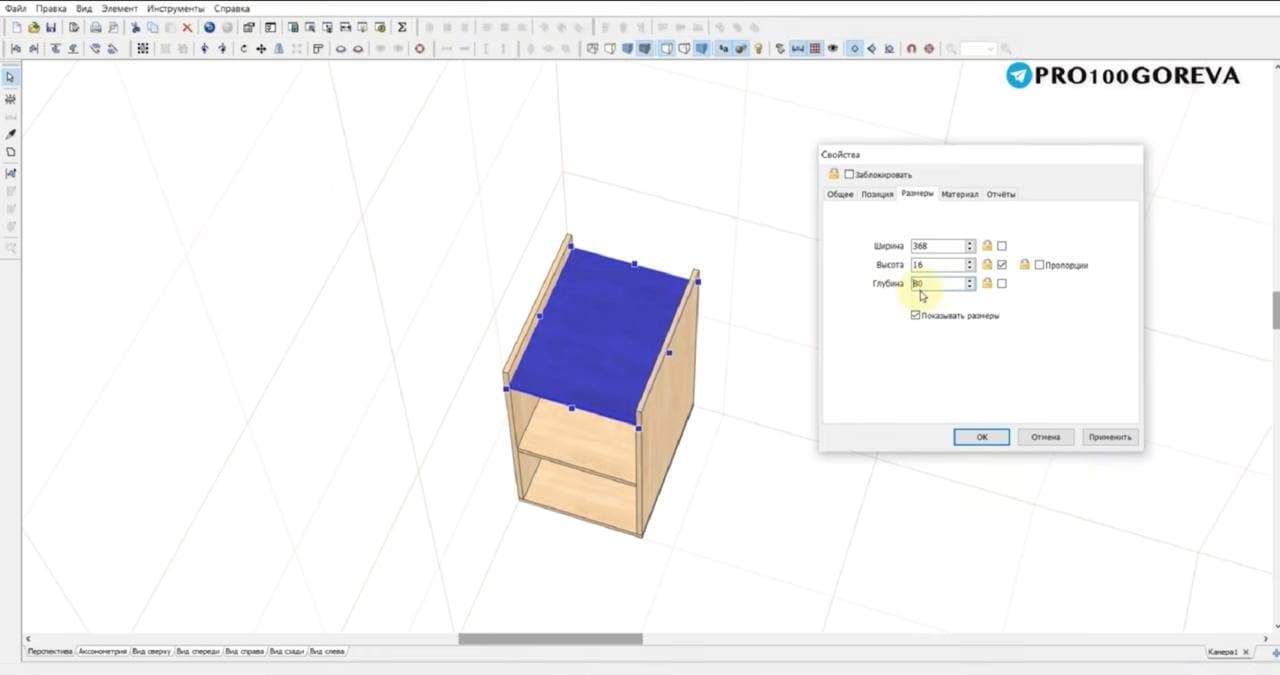

Создаём новый элемент, уменьшаем глубину до 80 мм. Таких элементов нужно два:

• один выравниваем по переднему краю;
• второй — по верхнему краю вместе со стенкой.

Полка и задняя стенка

1. Выделяем дно, полку и верхнюю планку → распределяем по центру по оси Y.

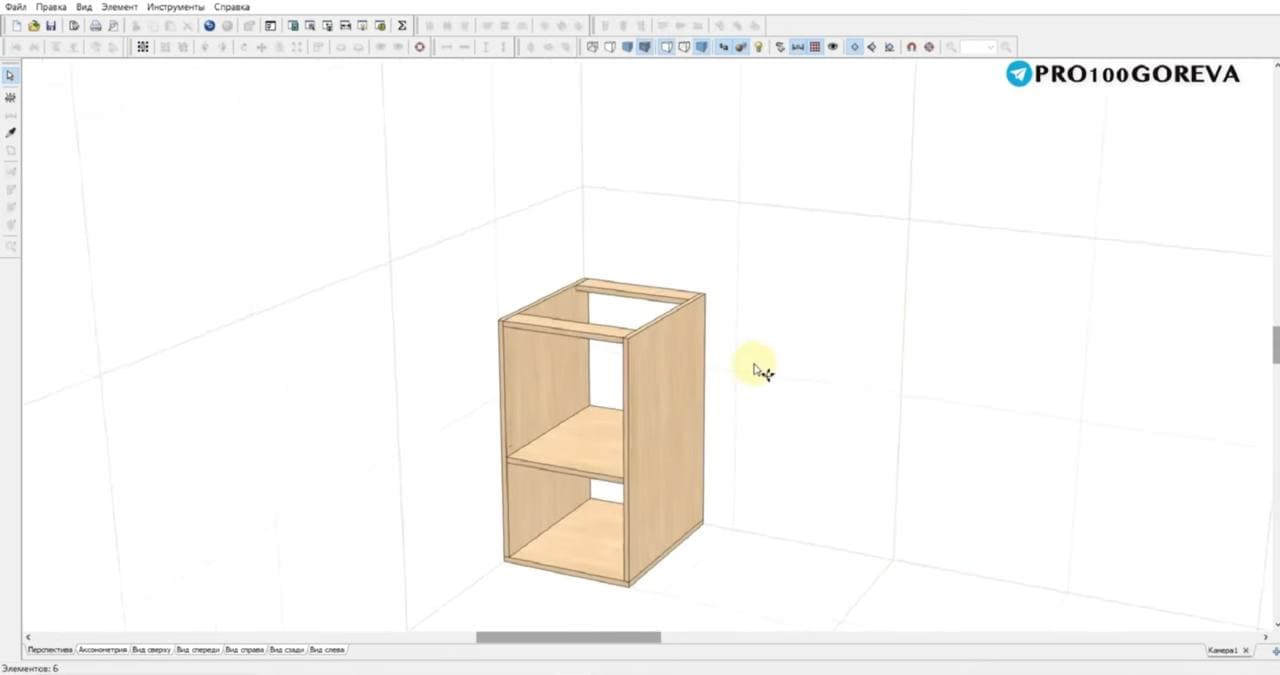

2. Заднюю стенку создаём через «Новый элемент».
3. Растягиваем её за квадратик, размер уменьшаем до 4 мм.

Основной корпус готов.

Установка фасада

1. Создаём новый элемент и выносим его вперёд.
2. Размеры: ширина 400 − 4 мм, высота 720 мм, глубина — 16 мм (в зависимости от материала фасада).
3. Выравниваем по оси X и по оси Y, чтобы зазор был 2 мм со всех сторон.

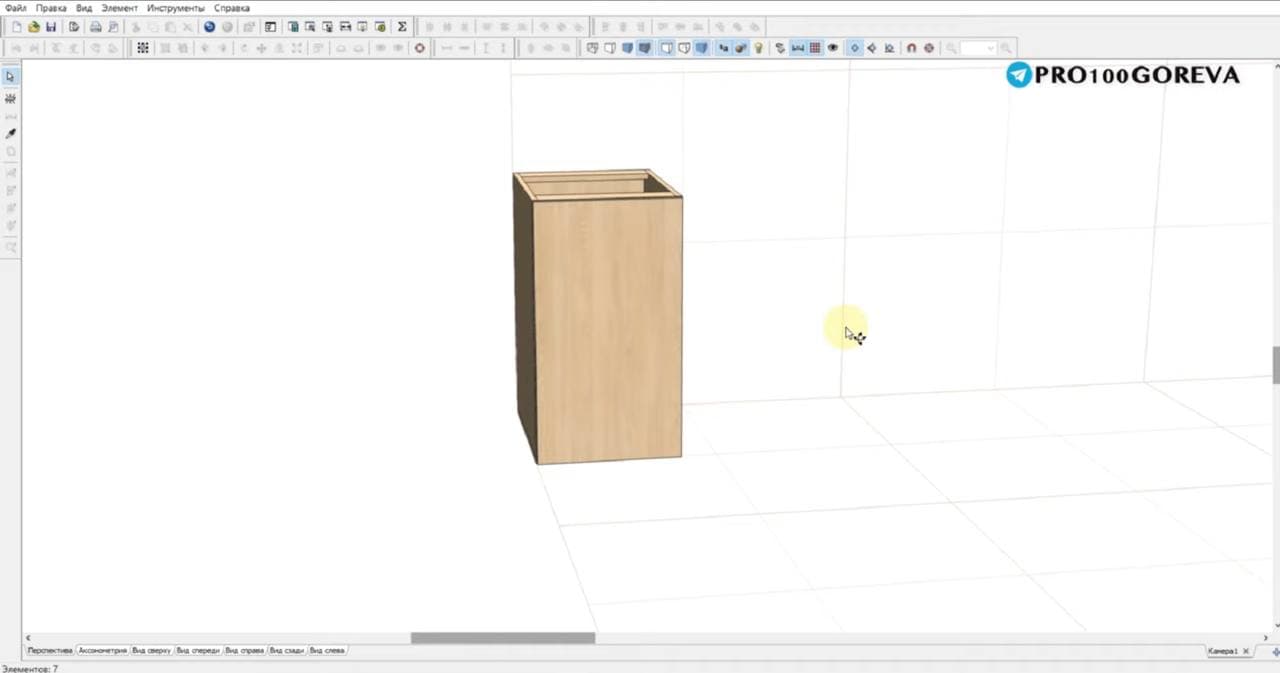

Корпус и фасад готовы.

От типа фасада зависят и его размеры, и зазоры — если не уверены, что ставить в своём проекте, посмотрите разбор накладных и вкладных фасадов в PRO100.

Что в итоге

Кухонный корпус в PRO100 собирается из простых прямоугольных элементов — вся точность держится на двух вещах: обнулённой позиции первого элемента и аккуратных размерах с учётом толщины материала. Дно и полку распределяем по оси Y, заднюю стенку делаем 4 мм, фасад ставим с зазором 2 мм по кругу. Дальше по такой же логике собирается угловой нижний модуль для кухни и остальные секции гарнитура. А чтобы дойти от модели до производства — от чертежей до раскроя и сметы, — есть курс по PRO100.
