Как сделать угловой нижний модуль для кухни в PRO100

Многие сталкиваются с вопросом: как правильно сделать угловой модуль для кухни в PRO100, чтобы всё выглядело аккуратно, а проект был удобным для последующей сборки. В этой статье я покажу, как собирается нижний угловой модуль — просто, пошагово и без лишней головной боли.

Начинаем с готового корпуса

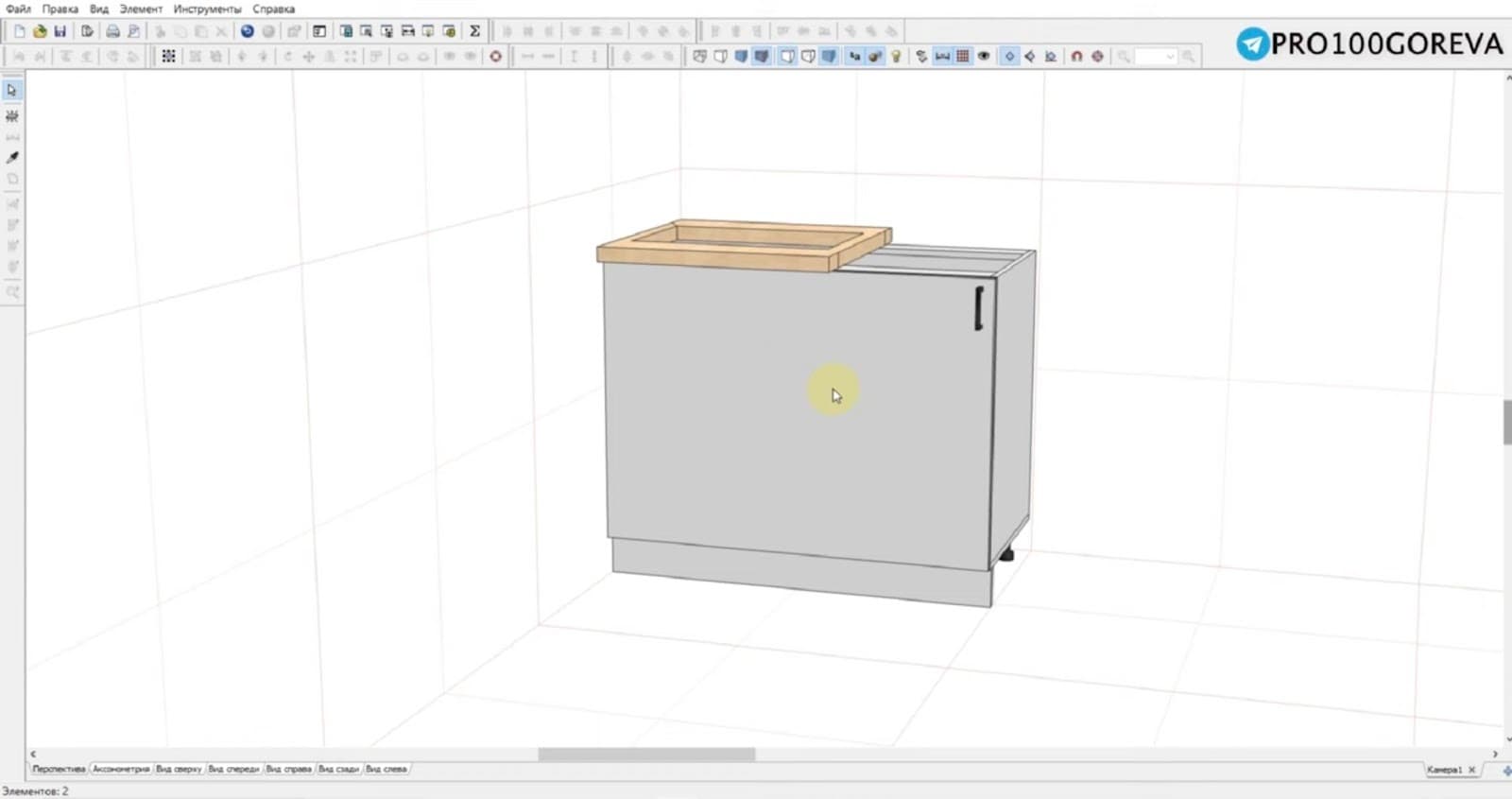

В качестве базы мы возьмём обычный корпус, который создавали ранее. Его нужно увеличить в ширину до 1000 мм.

Да, фасад при этом «растянется» и будет выглядеть некрасиво, но это не проблема — позже мы всё подгоним и сделаем аккуратно. Если базовый корпус ещё не собран, начните с разбора, как спроектировать кухонный корпус без ошибок.

Столешница: два способа решения

Когда дело доходит до столешницы, есть два варианта:

• Правильный технический подход — сразу добавить нужные размеры в проект.

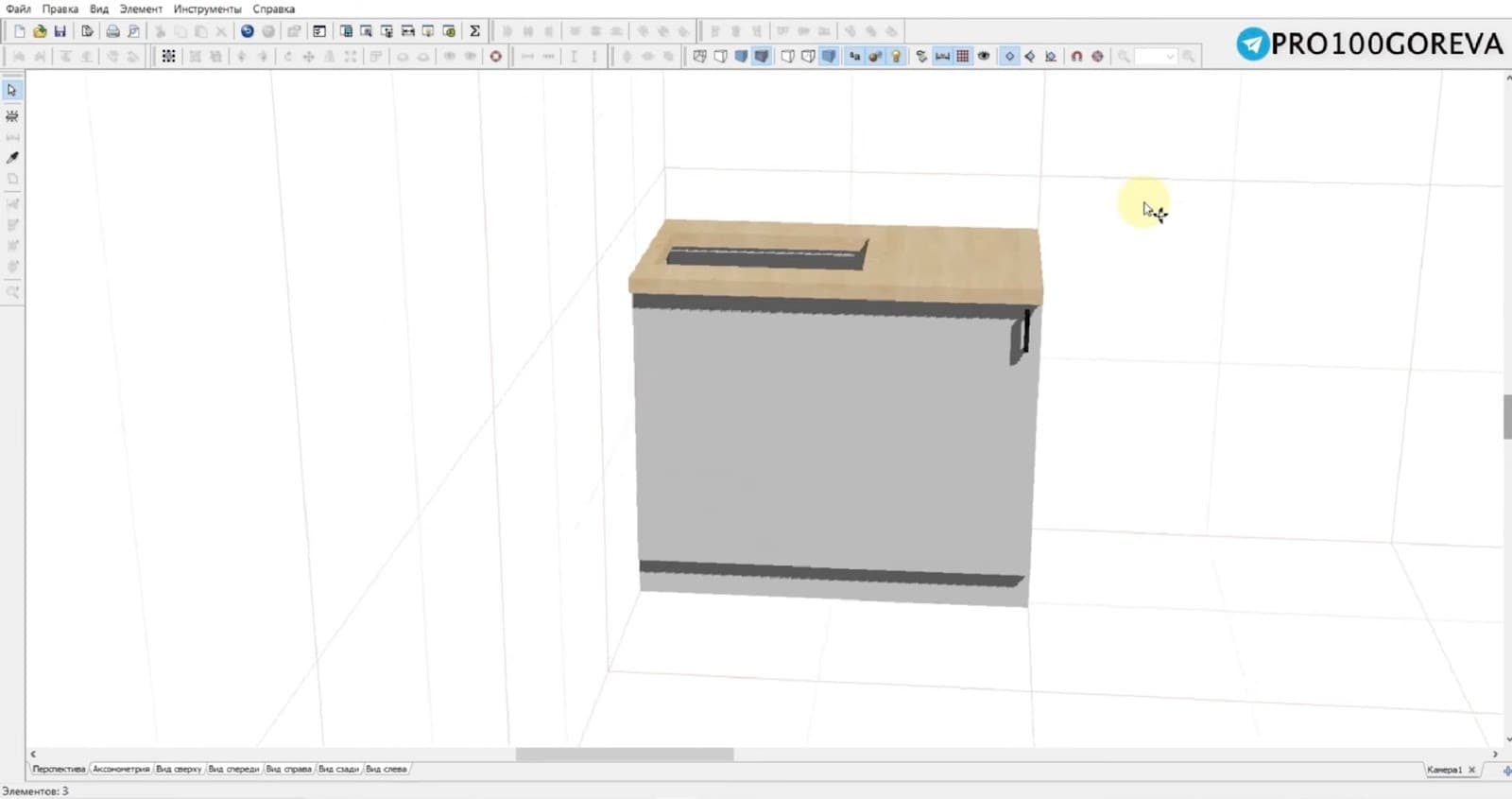

• Быстрый вариант для визуализации — просто положить дополнительный элемент.

Для красивой картинки оба способа работают. Но если планируете делать чертежи и карту раскроя, лучше, конечно, всё рассчитывать сразу.

Фасады и соседний модуль

Теперь переходим к самому интересному — углу и фасадам.

1. Разгруппировываем корпус.
2. Задаём фасаду ширину 400 мм.
3. Создаём соседний модуль — копируем корпус, удаляем кусочек столешницы и ставим размер 400 мм.

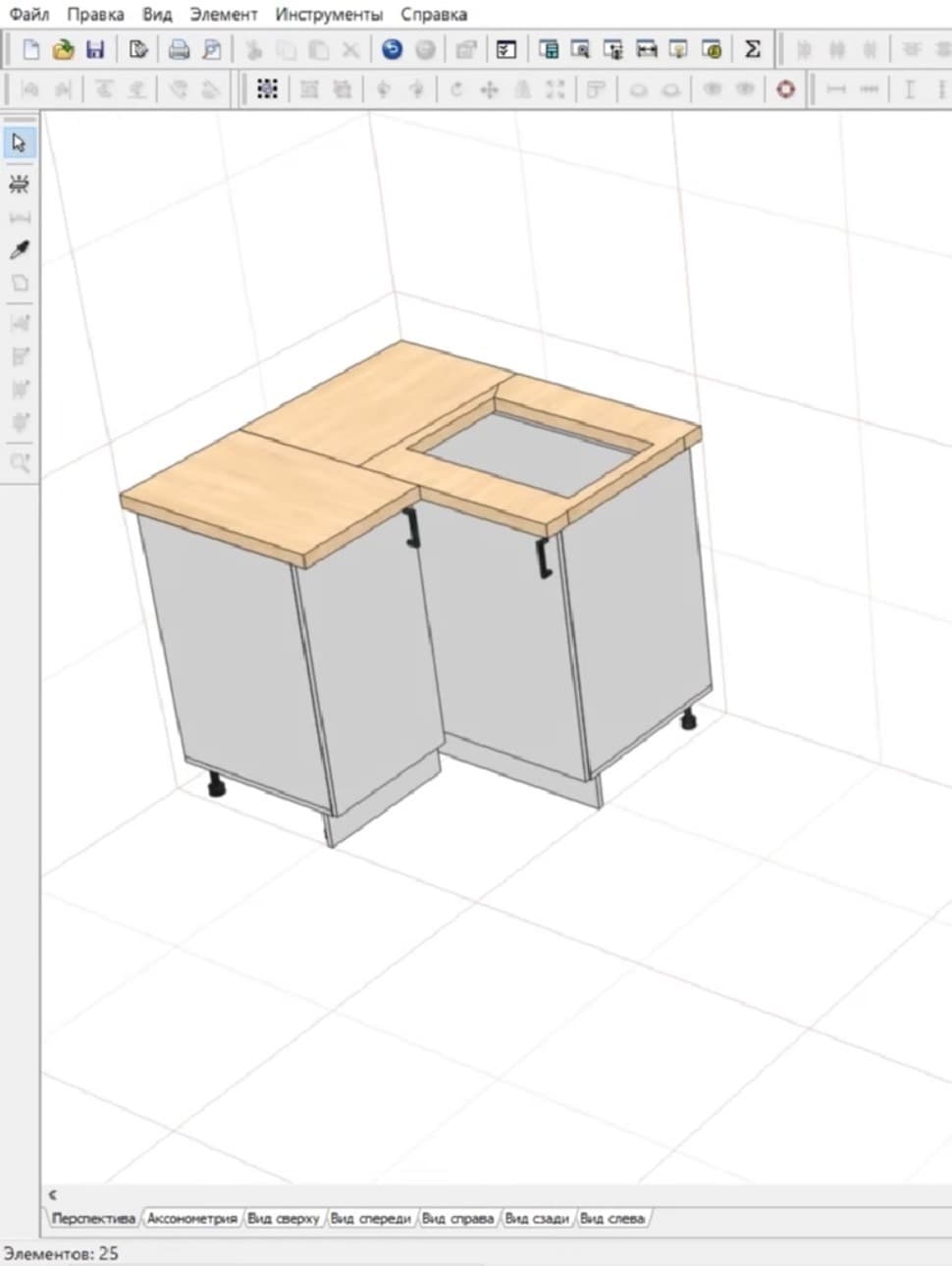

4. Разворачиваем модуль на 90° и подставляем его в угол.

Вот и получается основа углового модуля.

Собираем угол по виду сверху

Чтобы всё совпало идеально, удобнее перейти в вид сверху. Так не придётся высчитывать миллиметры — всё видно сразу.

• Уменьшаем фасад до нужного размера (в моём случае получилось 550 мм).
• Копируем элемент и подставляем его в проект.
• Создаём планку и фальш-панель, чтобы закрыть глухую часть.
• Проверяем зазоры и подгоняем фасад.

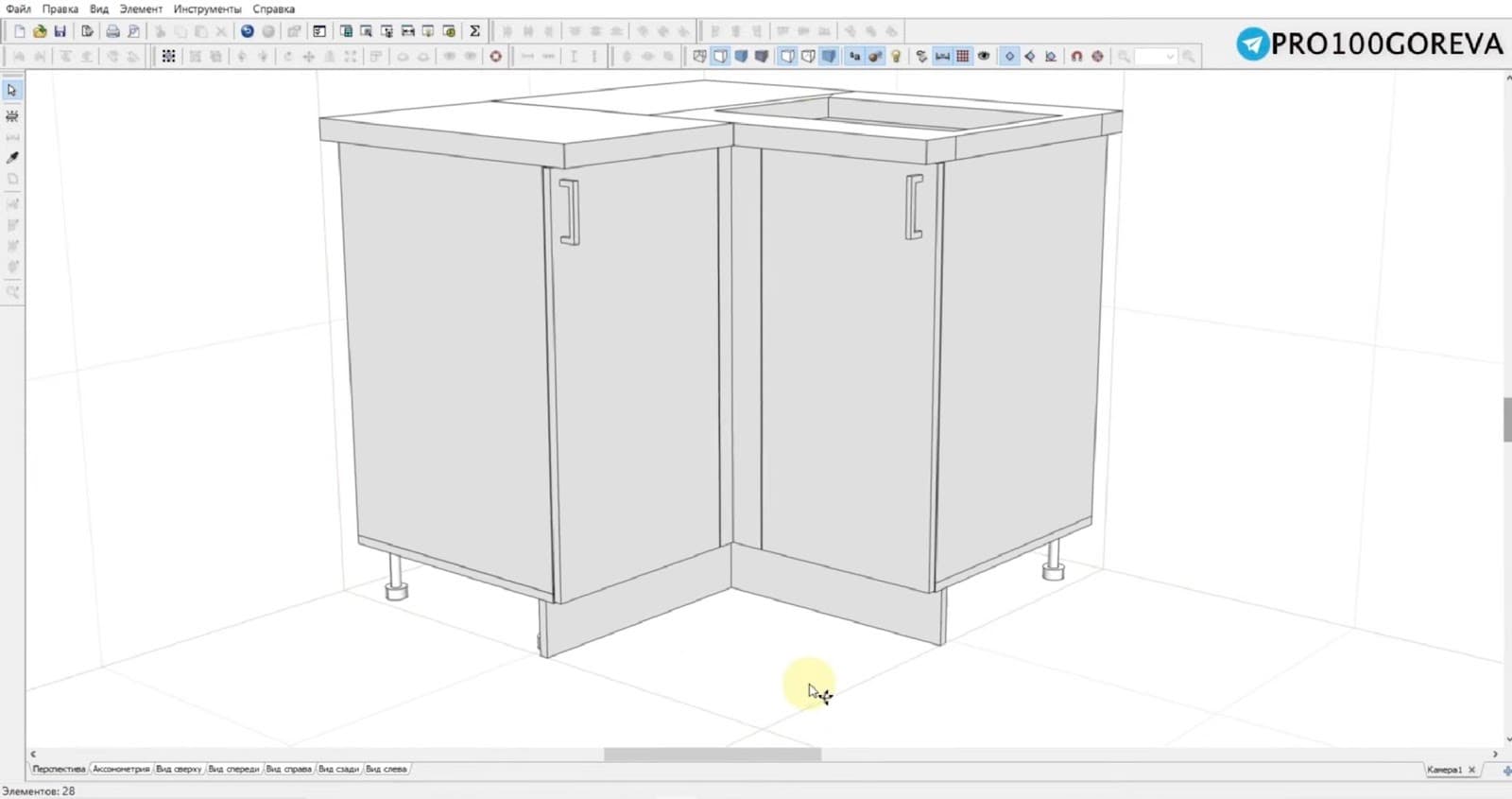

В итоге мы получаем аккуратный угловой модуль, готовый к работе и визуализации. На этом этапе стоит определиться и с типом фасадов: разница между накладными и вкладными фасадами напрямую влияет на зазоры в углу.

Что в итоге

Угловой нижний модуль для кухни в PRO100 собирается из обычного корпуса: расширяем его до 1000 мм, добавляем столешницу, задаём фасаду 400 мм, копируем корпус под соседний модуль и разворачиваем его на 90°. Финальную подгонку — фасад 550 мм, планку, фальш-панель и зазоры — удобнее всего делать в виде сверху. Если хотите сразу считать размеры под чертежи и раскрой, а не только под картинку, разбирайте программу системно на курсе по PRO100.
