Как сделать комод в SketchUp: каркас и расстановка крепежа

В этой статье я расскажу, как сделать комод в SketchUp: собрать вот такой каркас и расставить в нём крепёж. Разберём всё по шагам — от первой панели до задней стенки.

Что понадобится: плагин Kotpanel

Для работы нам понадобится плагин Kotpanel. Без него создание деталей займёт слишком много времени.

Kotpanel позволяет:

• использовать готовые панели;
• настраивать их параметры;
• автоматически соединять крепежом.

Именно на плагинах и держится скорость — про остальные есть разбор, как ускорить проектирование мебели в SketchUp.

Собираем каркас комода

Первая панель и направляющая

1. Берём панель из плагина.
2. Разворачиваем стрелочками.
3. Правый клик → «Параметры».

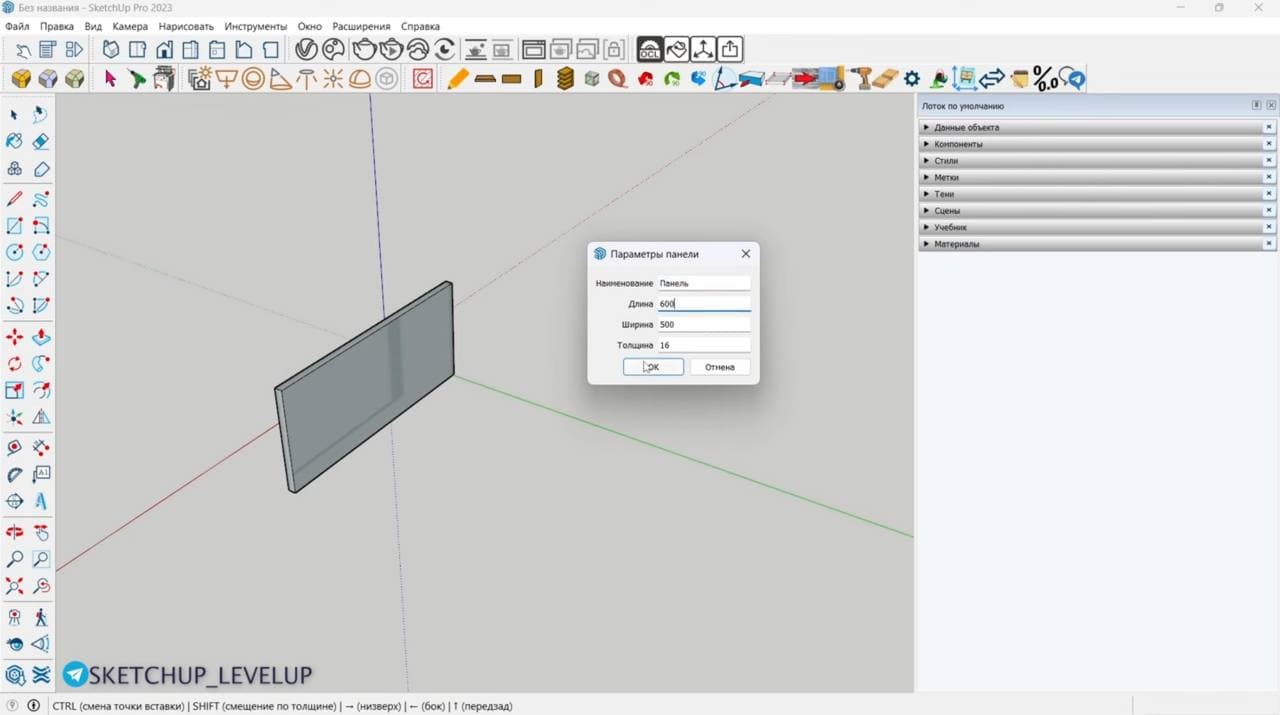

4. Задаём: ширина — 500, высота — 600.

Дальше ставим вспомогательную направляющую:

• берём инструмент «Рулетка»;
• тянем вправо по зелёной оси;

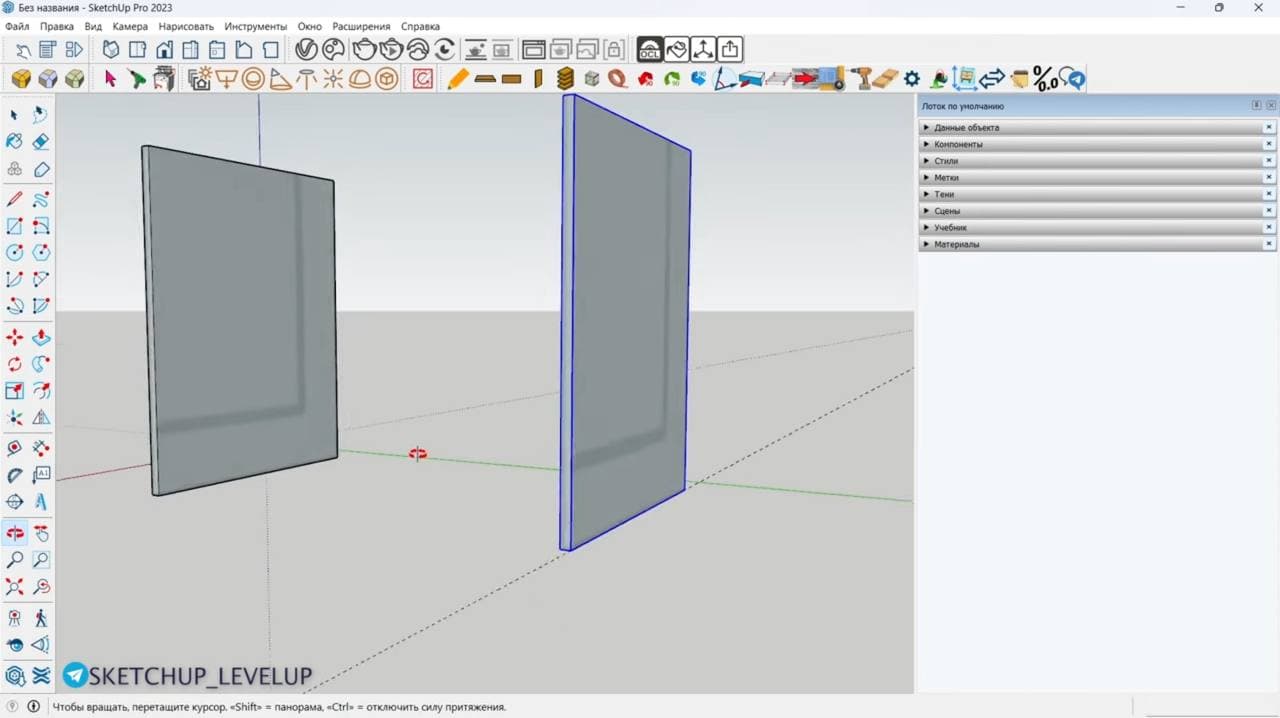

• вводим 800, жмём Enter.

Теперь копируем деталь и перемещаем по направляющей.

Цоколь

1. Добавляем панель.
2. Разворачиваем в нужное положение.
3. Отступаем вверх 100 мм — это высота цоколя.
4. Масштабируем (S) до направляющей.

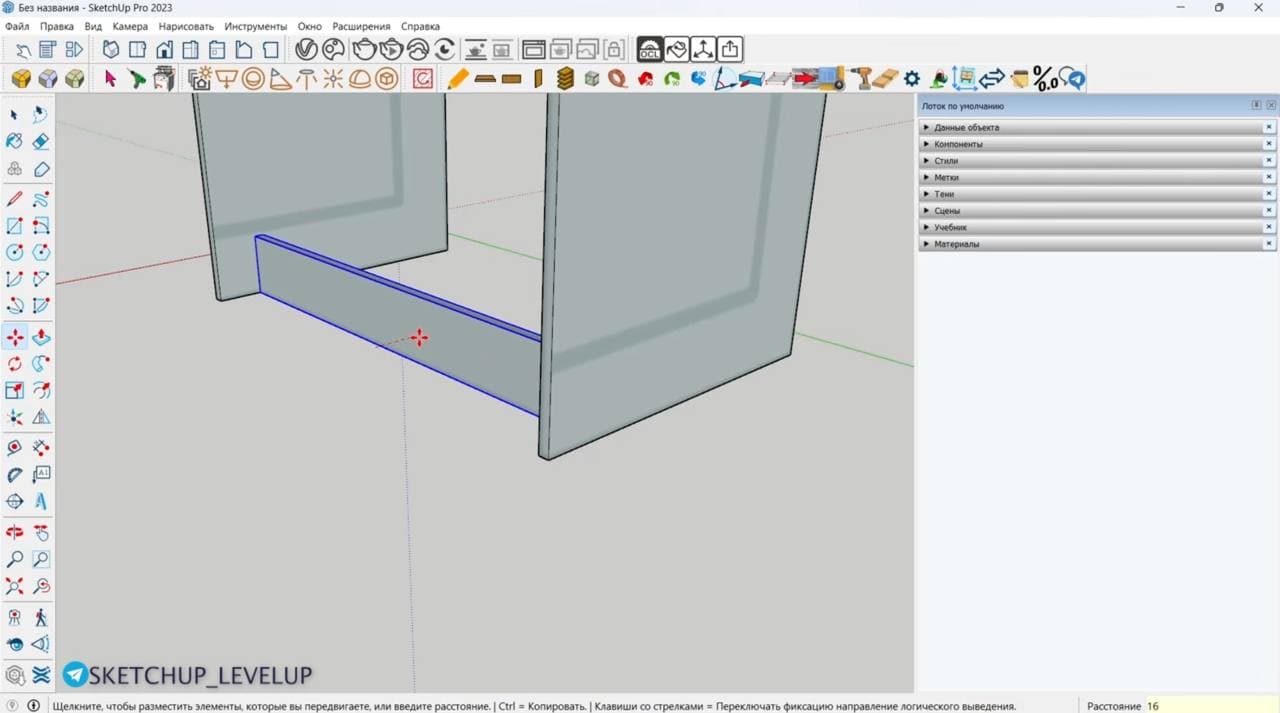

5. Утапливаем на 16 мм — толщина ЛДСП.

Дно

1. Берём ещё одну панель.

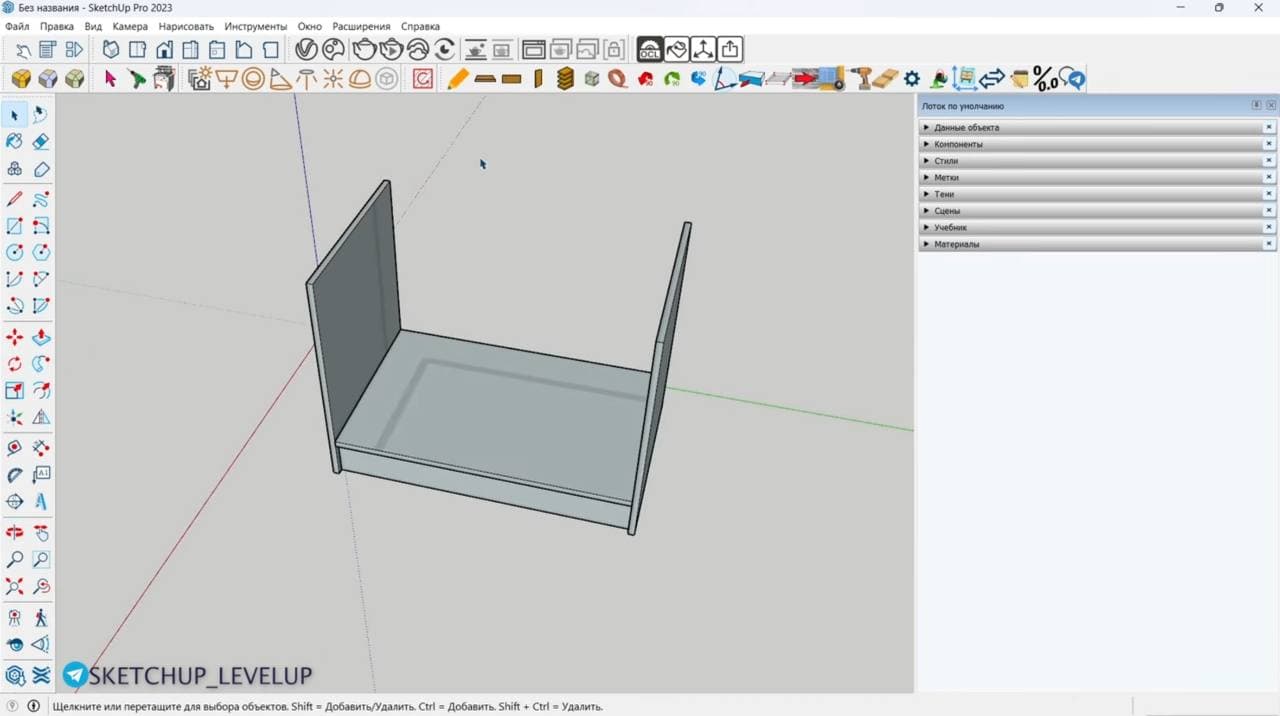

2. Масштабируем по границам боковых деталей.
3. Деталь должна встать без нахлёста.

Верх и задняя стенка

1. Копируем дно и переносим вверх.
2. Масштабируем (S) и фиксируем по углам.

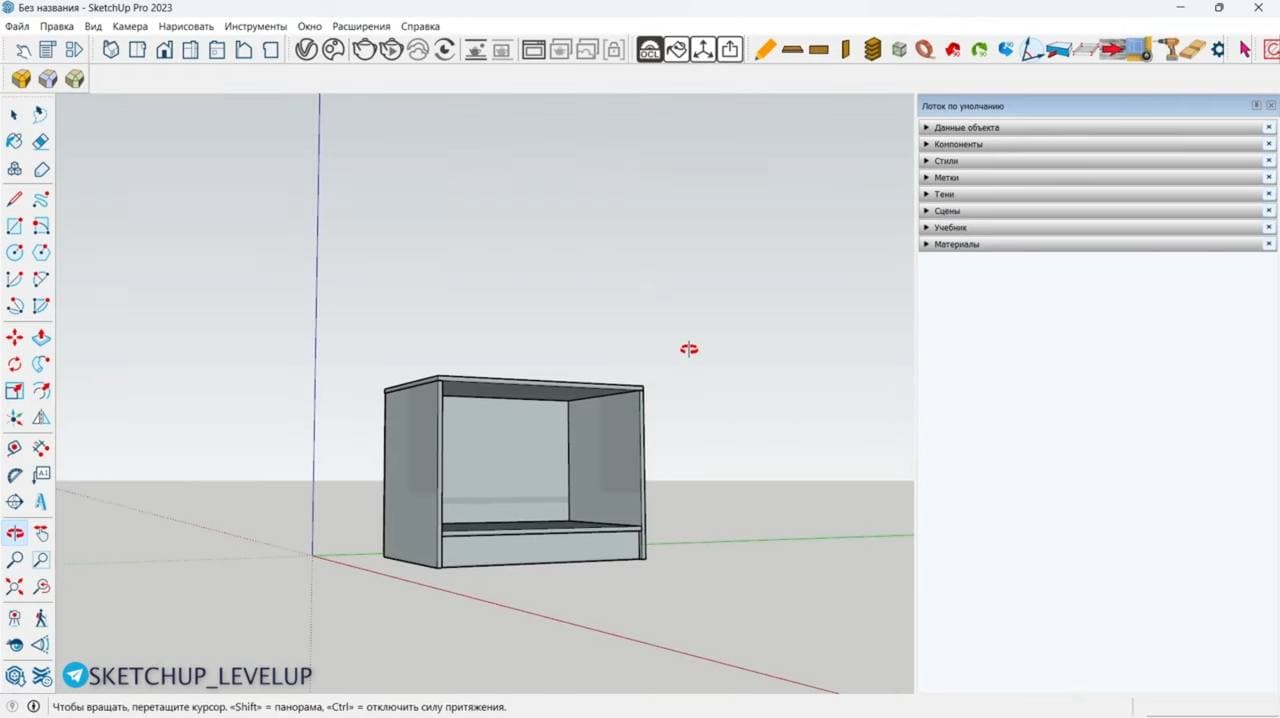

3. Заднюю стенку делаем из фанеры 3 мм.
4. Сдвигаем её по красной оси и выравниваем.

Если стенка встала неточно, подгоняем её двумя инструментами:

• S — масштабирование;
• P (выдавливание) — для точной подгонки.

Так стенка аккуратно садится в модель.

Расставляем крепёж

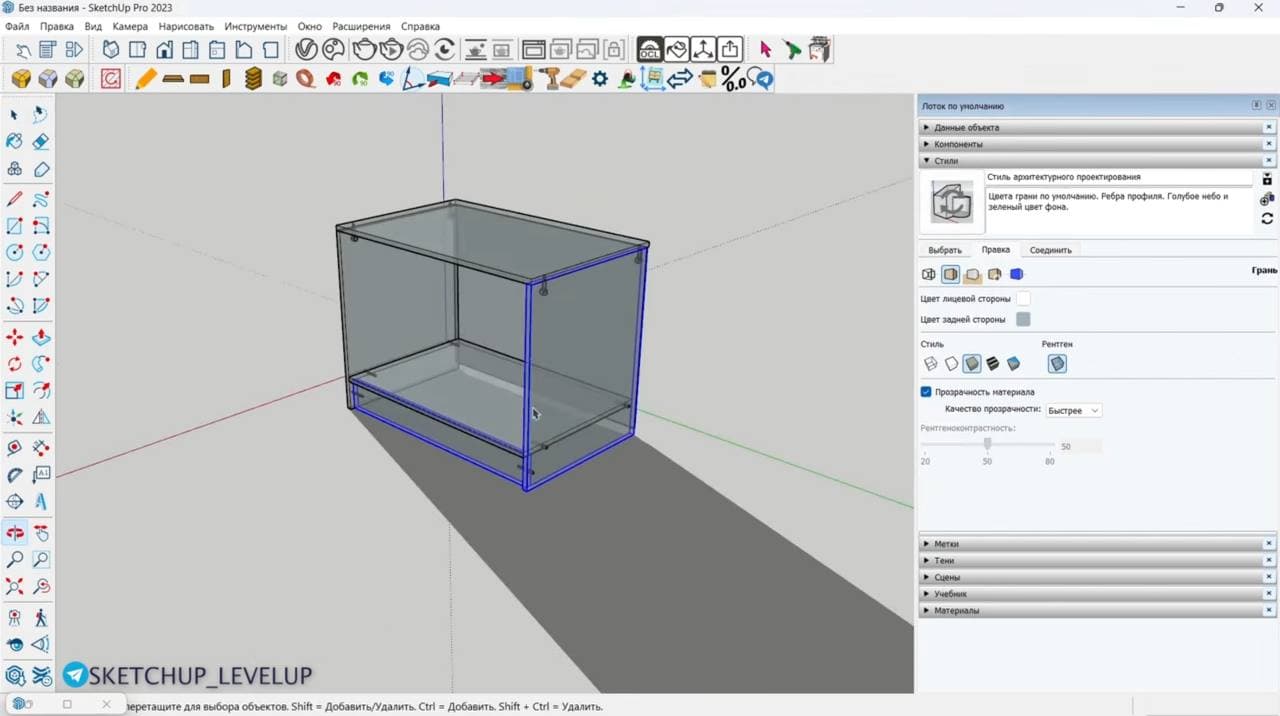

Сначала переходим в меню «Стиль» и включаем рентген — так виден крепёж внутри деталей. Дальше по узлам:

• Верх и боковины — соединяем на стяжки Минификс, отступ от края меняем на 60 мм.
• Дно и боковины — соединяем конфирматами, отступ от края 80 мм.
• Цоколь — фиксируем конфирматами к боковинам.
• Задняя стенка — крепится гвоздиками вручную, плагин их не расставляет.

Про разметку фурнитуры глубже — в материале присадка в SketchUp.

Что в итоге

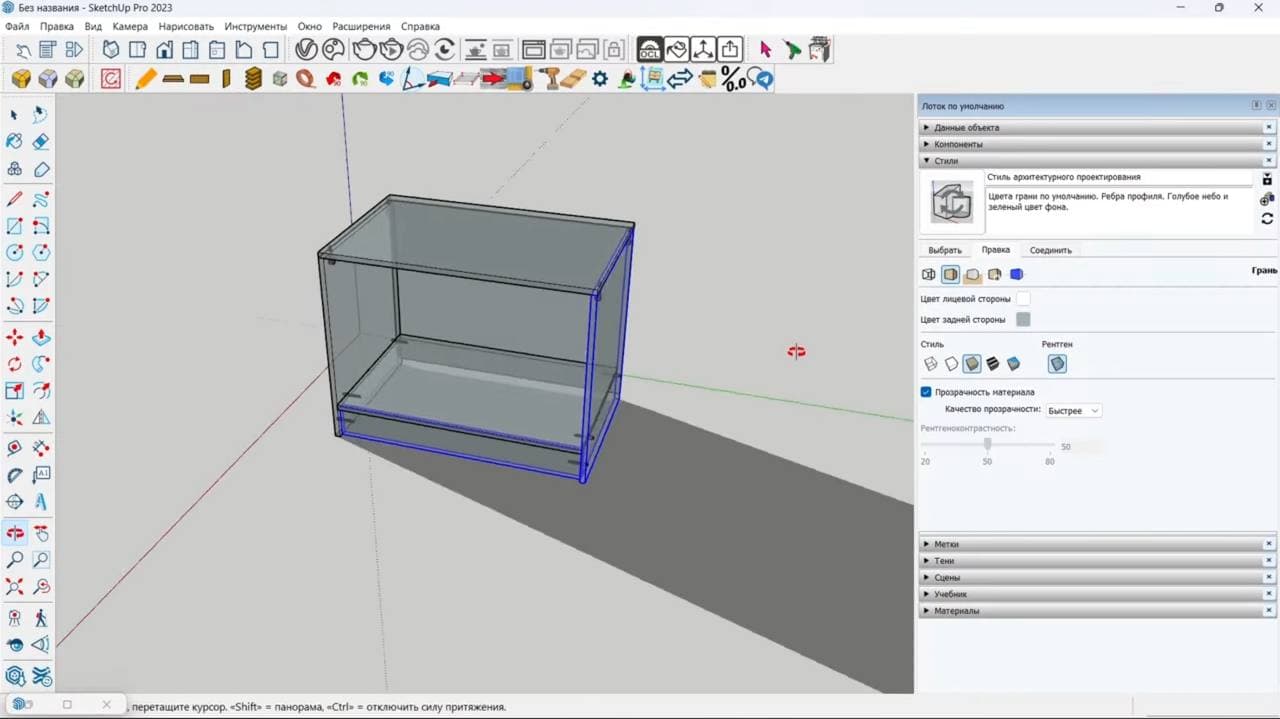

Каркас комода готов. Мы расставили основной крепёж: стяжки, конфирматы и цоколь, задняя стенка фиксируется гвоздями. Тот же корпус собирается и в другой программе — сравните с разбором, как построить комод в Базис Мебельщик. А освоить программу системно можно на курсе по SketchUp.
