Как ускорить проектирование мебели в SketchUp: автоматизация в 3 раза

Проектирование корпусной мебели вручную часто занимает часы, а то и дни. Измерение каждой детали, ручной перенос размеров и подгонка фурнитуры не только отнимают драгоценное время, но и увеличивают риск накопления ошибок. Разберём, как работает автоматизация проектирования в SketchUp: с этими инструментами ты ускоришь разработку моделей минимум в три раза, будешь автоматически рассчитывать сметы, кромку, крепеж и генерировать карты раскроя.

Базовая автоматизация стандартными средствами SketchUp

Быстро дублировать и параметрически изменять объекты можно даже стандартными инструментами программы, если правильно использовать компоненты.

Равномерное распределение элементов (полки в стеллаже)

Если тебе нужно спроектировать стеллаж или шкаф с несколькими полками, забудь про ручное вымерение расстояний для каждой из них.

1. Нарисуй одну полку, задай ей нужную толщину инструментом Вдавить/Вытянуть и обязательно объедини её в Компонент (Component).
2. Перемести эту полку в самый вниз корпуса — так, чтобы она временно заняла место днища.

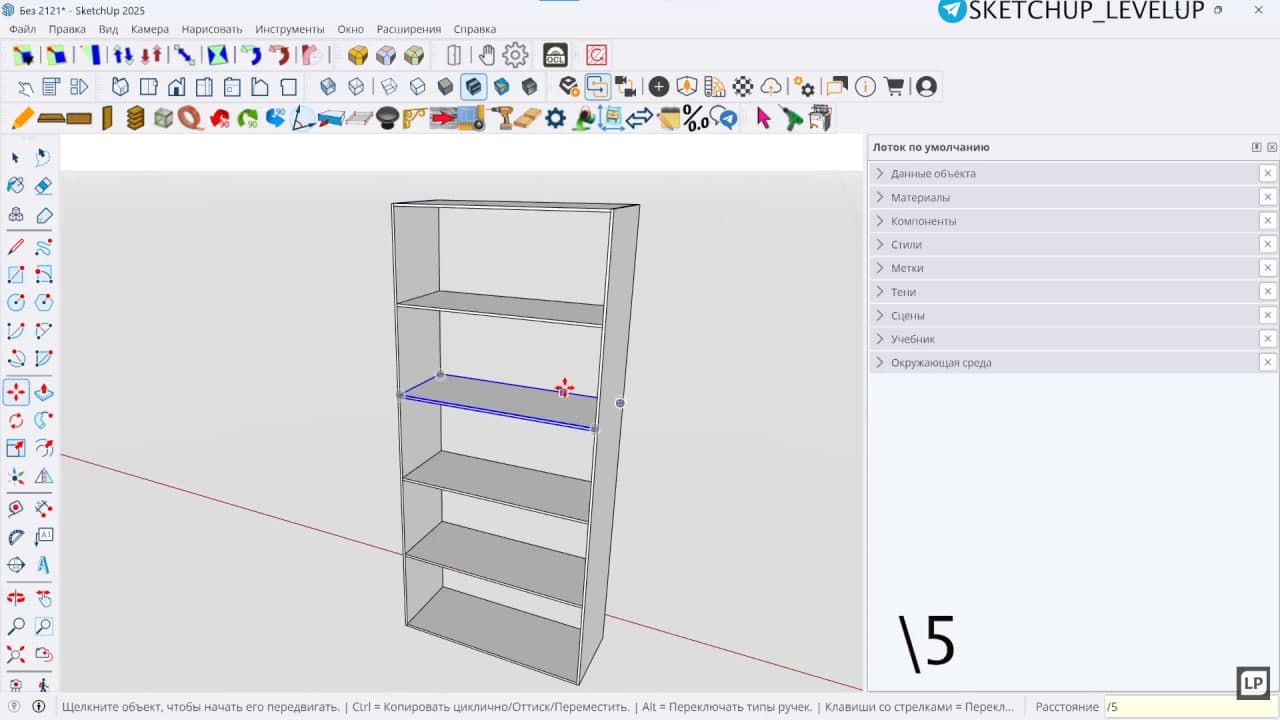

3. Возьми инструмент Перемещение (Move), зажми клавишу Ctrl (для включения режима копирования), зацепись за верхнюю точку и перемести копию полки в самый верх конструкции.
4. Сразу после этого, ничего не нажимая на экране, вбей с клавиатуры знак слэша и количество необходимых секций. Например: /5 и нажми Enter.
5. Программа автоматически разделит пространство на абсолютно равные промежутки. Лишние крайние дубликаты ты сможешь просто удалить.

Сила взаимосвязанных компонентов

Так как все полки являются копиями одного компонента, они жестко связаны между собой.

• Вырезы под коммуникации: Если внутри стеллажа должна проходить труба, тебе достаточно зайти в режим редактирования одной полки, нарисовать контур выреза и продавить его. Вырез мгновенно появится на всех остальных полках.
• Паз под LED-ленту: Зайди в режим редактирования компонента, отступи нужное расстояние от края, нарисуй прямоугольник под светодиодный профиль и вдави его на 5 мм. Паз автоматически продублируется по всему изделию.

Важный момент: автоматика одинаково быстро тиражирует и удачные решения, и промахи. Прежде чем размножать компонент по всему изделию, пробегись по ошибкам, которые делают 90% новичков в SketchUp.

Сверхбыстрое проектирование с плагином COD Panel

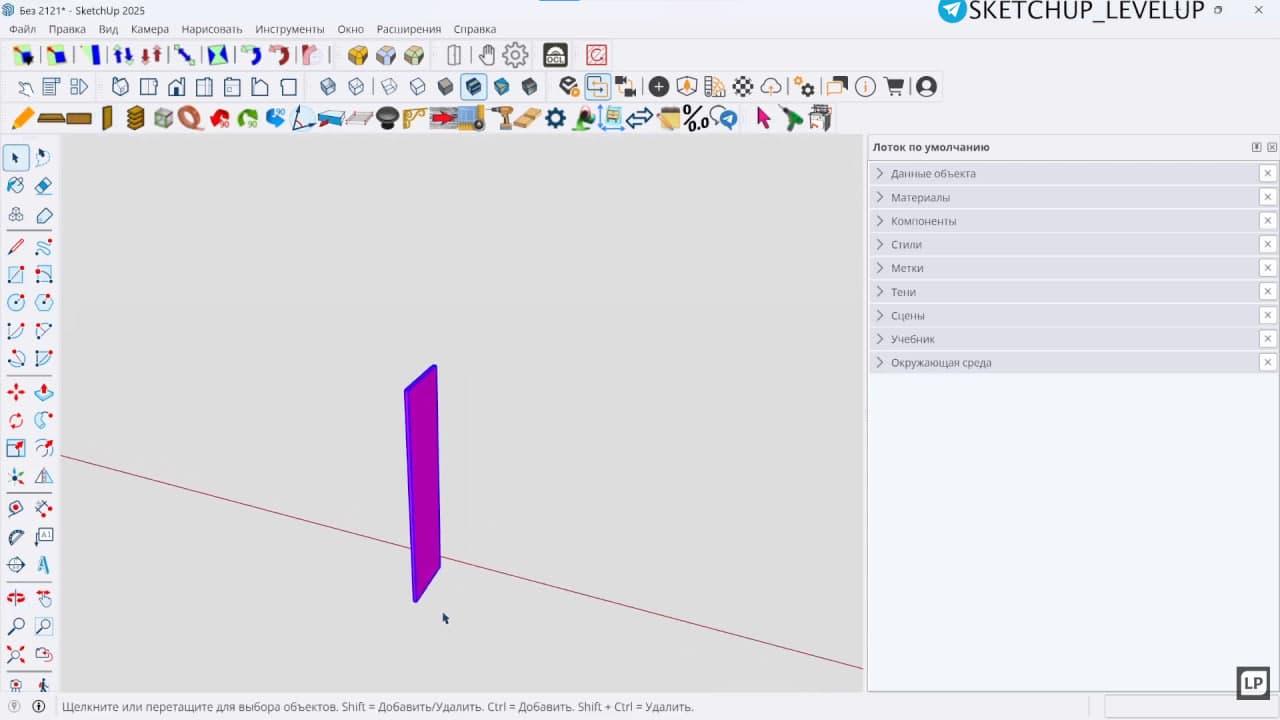

Когда базовых инструментов становится мало, на помощь приходят специализированные мебельные плагины. Один из самых мощных — COD Panel.

Авторасстановка полок и стоевых

Вместо ручного копирования плагин предлагает инструмент интеллектуального размещения панелей:

1. Вызови инструмент, нажми правую кнопку мыши и настрой параметры (толщина ДСП, отступы, зазоры, тип полкодержателей).

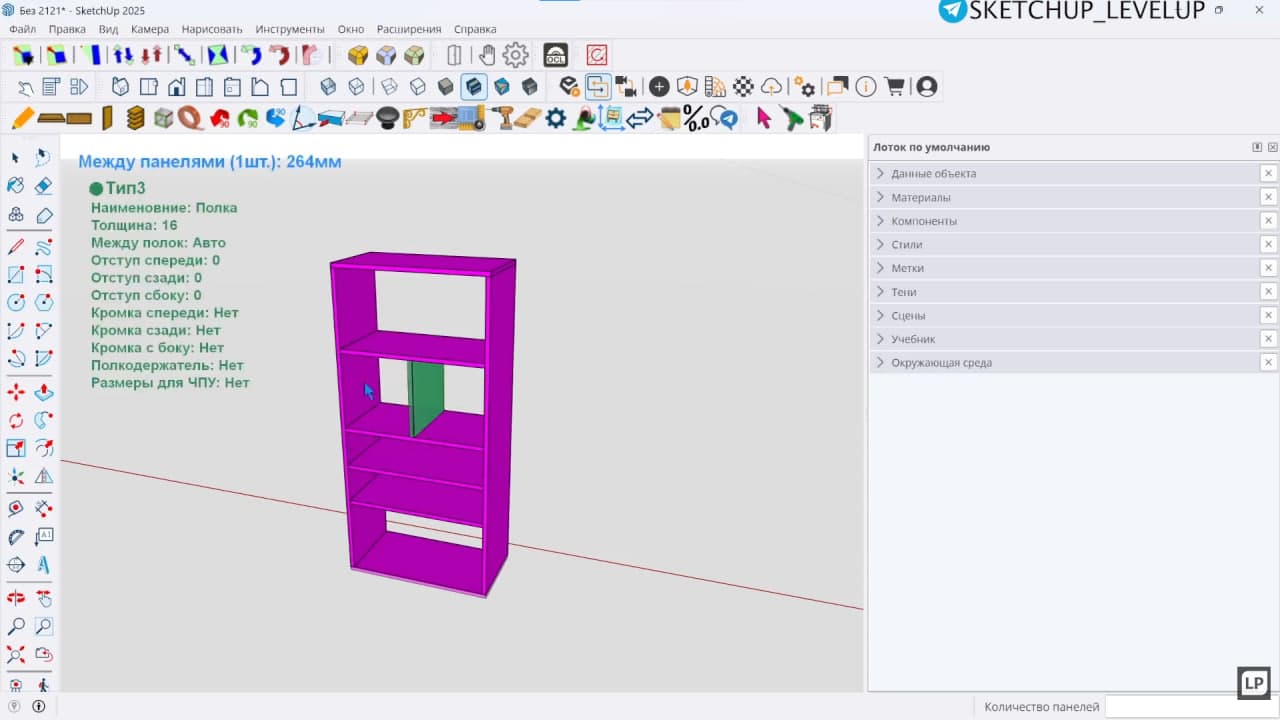

2. В режиме авторасстановки просто наводи курсор на конструкцию. Плагин сам находит центр между двумя вертикальными деталями и в один клик ставит горизонтальную полку.
3. Если наведешь курсор на горизонтальную деталь, плагин предложит автоматически поставить вертикальную перегородку (стоевую).

Кромление, крепеж и смета за пару секунд

• Кромка: Через меню Расширения -> COD Panel -> Оформление ты можешь выбрать тип обработки торцов (торец к торцу, открытый торец и т.д.). Плагин автоматически нанесет кромку на нужные грани для последующего расчета.

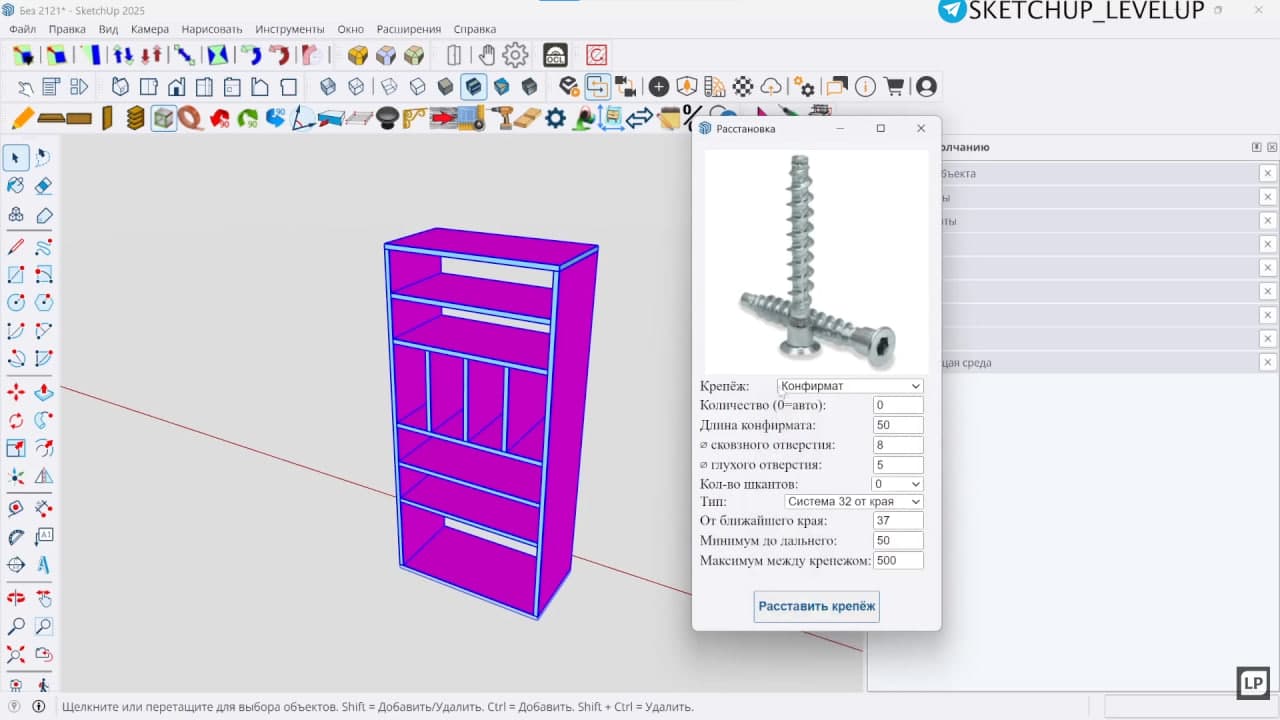

• Фурнитура: Выдели весь свой стеллаж, перейди во вкладку «Расстановка крепежа», выбери тип крепежа (например, стандартные конфирматы или эксцентрики Minifix) и нажми кнопку расстановки. Программа сама разместит крепеж во всех стыках с учетом присадки.
• Смета: Назначь материалам реальные размеры плит (например, ЛДСП 2800х1220 мм) и цену за лист или квадратный метр. По итогу ты получишь готовую таблицу с точной площадью материала, метражом кромки, количеством фурнитуры и даже стоимостью твоего рабочего времени.

Плагин расставляет крепеж с учетом присадки, но проверять её всё равно придётся глазами — как правильно размечать отверстия, я разбирал в материале про присадку в SketchUp.

Полный цикл производства с бесплатным плагином Open Cutlist

Еще один незаменимый и полностью бесплатный инструмент, который идеально подходит для финальной подготовки мебели к производству — это Open Cutlist.

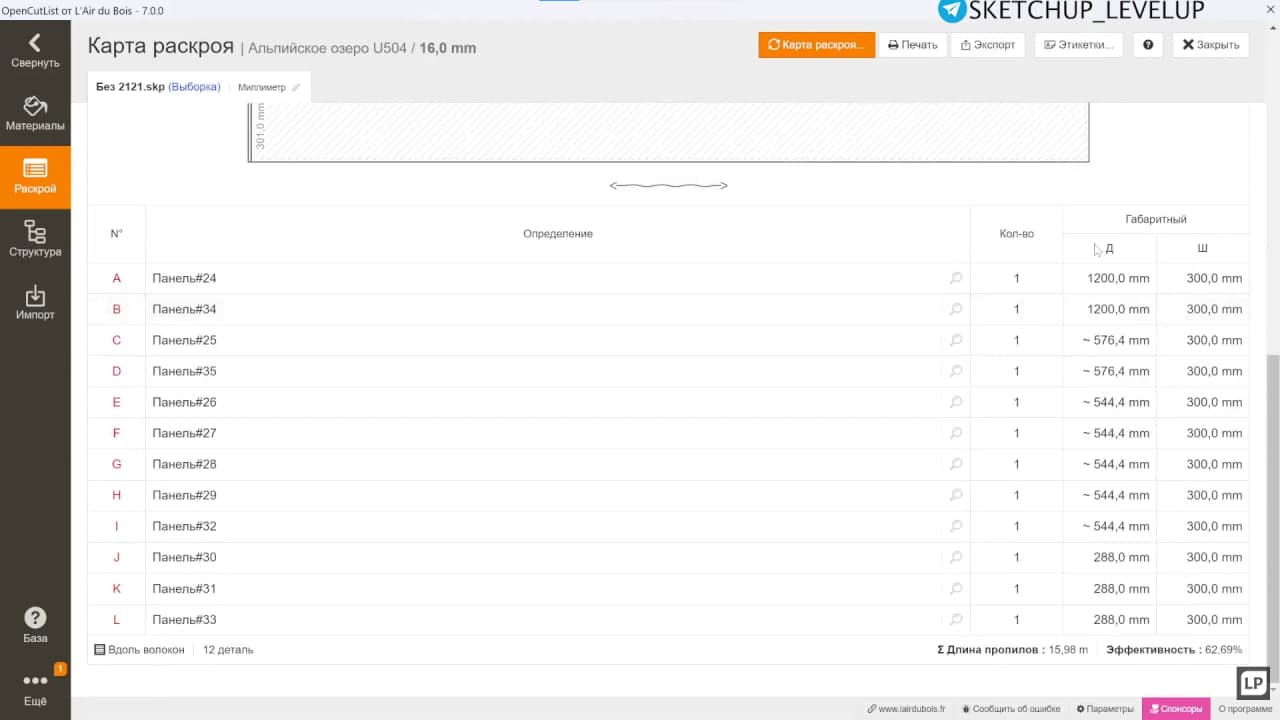

• Автоматическая карта раскроя: Вкладка «Раскрой» в один клик выдает оптимальную схему распила плит. Ты можешь настроить ширину реза пильного диска, отступы от края плиты и параметры деловых остатков. Каждую деталь на схеме можно подсветить, чтобы увидеть ее расположение прямо в 3D-модели.
• Печать этикеток: Плагин автоматизирует создание наклеек для деталей. Тебе достаточно один раз задать базовый размер этикетки, и система сгенерирует маркеры с уникальным номером и названием для каждой заготовки, что очень упрощает работу на производстве.

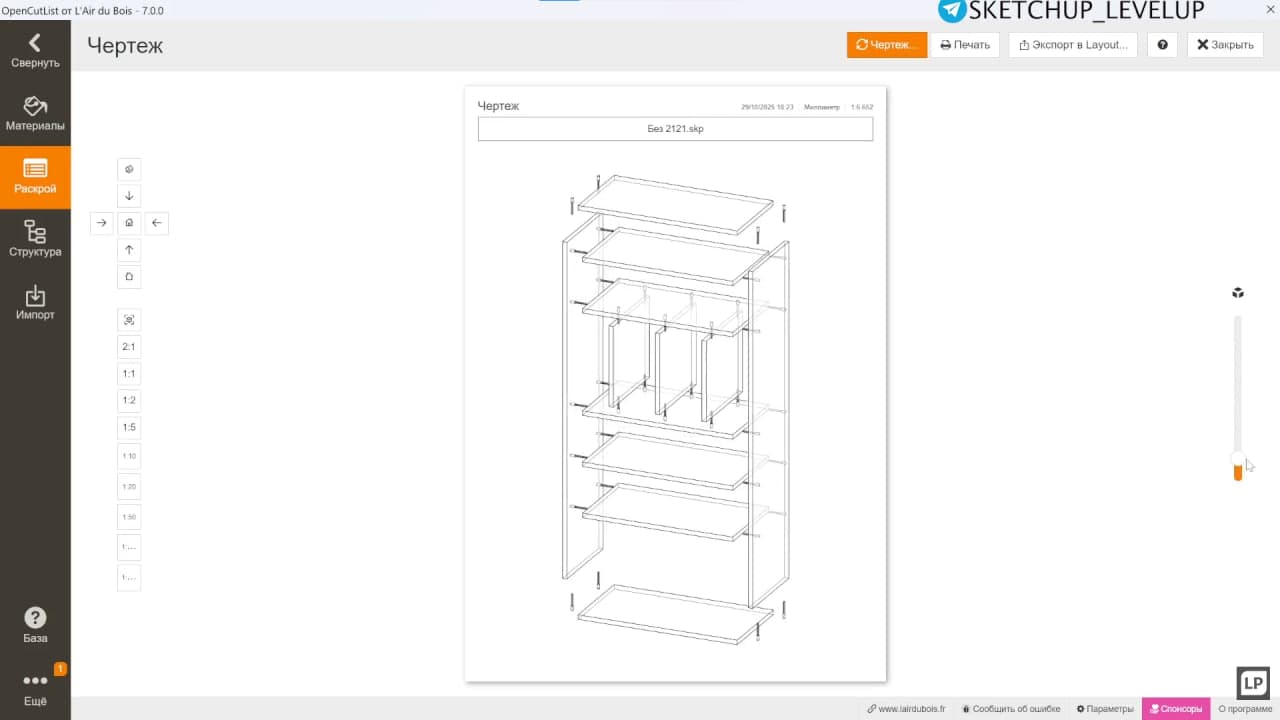

• Взрыв-схема: Помимо сметы на материалы и распил, плагин позволяет создать функциональную взрыв-схему (когда детали «разлетаются» в пространстве). Такую схему с автоматической нумерацией элементов очень удобно распечатывать в качестве понятной инструкции по сборке для монтажников или клиентов.

Что в итоге

Автоматизация в SketchUp превращает эскиз в готовый проект для производства. Массивы компонентов снимают рутину на этапе моделирования: правишь одну деталь — меняются все. COD Panel берёт на себя расстановку панелей, кромку, крепеж и смету, а бесплатный Open Cutlist закрывает раскрой, этикетки и взрыв-схему. В сумме это экономит кучу времени и защищает от ошибок при распиле. Если хочешь собрать все эти инструменты в один рабочий процесс и довести его до автоматизма, приходи на курс по SketchUp.
