Присадка в SketchUp: как правильно размечать отверстия под фурнитуру
Если вы проектируете мебель в SketchUp, рано или поздно упираетесь в присадку: отверстия под петли, конфирматы, шканты и направляющие нужно разметить точно, иначе панели просто не соберутся. Разберём, какие типы присадок бывают, как их размечать и как ускорить работу плагином KotPanel.
Какие присадки бывают и под какую фурнитуру
Присадки чаще всего делают для:
- внешних петель,
- конфирматов и эксцентриковых стяжек (минификс, рафикс),
- шкантов 6, 8, 10 мм,
- направляющих для ящиков,
- подъёмных механизмов, таких как Aventus от Blum.
Для сложных механизмов (например, подъёмников) важно соблюдать схемы производителей.
Зачем использовать плагин для присадок
Присадку можно делать стандартными инструментами SketchUp, но это дольше, труднее и более подвержено ошибкам, особенно при ручном вводе диаметров и глубины отверстий.
Плагин KotPanel значительно ускоряет процесс:
- параметры вводятся вручную один раз;
- плагин автоматически размечает отверстия под стяжки, конфирматы, петли и направляющие;
- готовые элементы можно сохранить и использовать повторно.
Логика здесь та же, что и в остальных приёмах ускорения работы, — их я собрал в отдельном гайде по автоматизации проектирования в SketchUp.
Разметка присадки на панели
- Выбираем панель из KotPanel и размещаем её в сцене.
- Устанавливаем параметры: длина, ширина, толщина и имя панели.
- Работаем двумя основными инструментами:
- рулетка — проводим направляющие и делаем измерения;
- сверление — ставим отверстия автоматически или вручную.
Отверстия под петли
- Стандартная петля требует два отверстия для крепления базы и одно большое под чашку петли.
- Расстояние от края — 37 мм, между отверстиями — 32 мм.

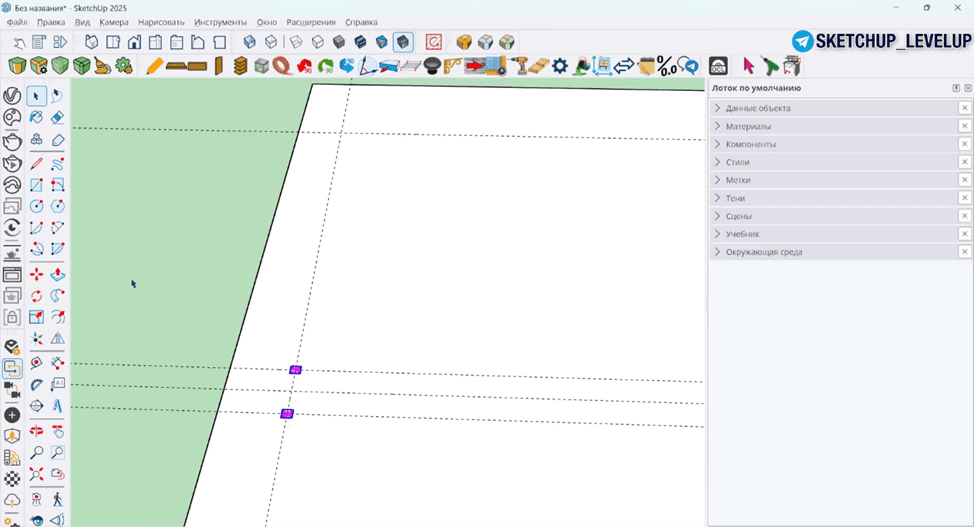

- Отмечаем точки с помощью рулетки и инструмента сверления.
- Настраиваем диаметр и глубину отверстия (например, 3 мм и 6 мм для базовых креплений).
Повторное использование разметки

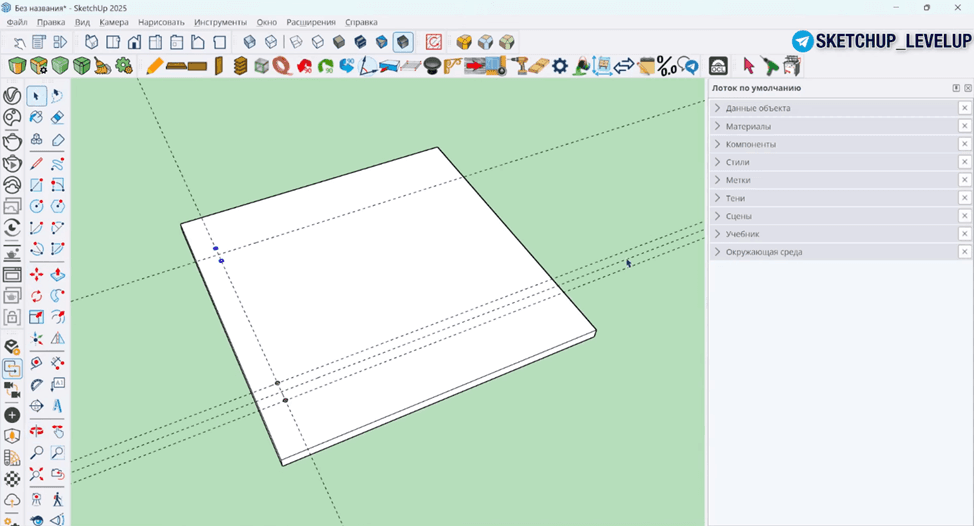

- Разметку можно скопировать на противоположную сторону панели инструментом перемещения с зажатым Ctrl.
- Плагин автоматически учтёт глубину и положение отверстий на чертеже.

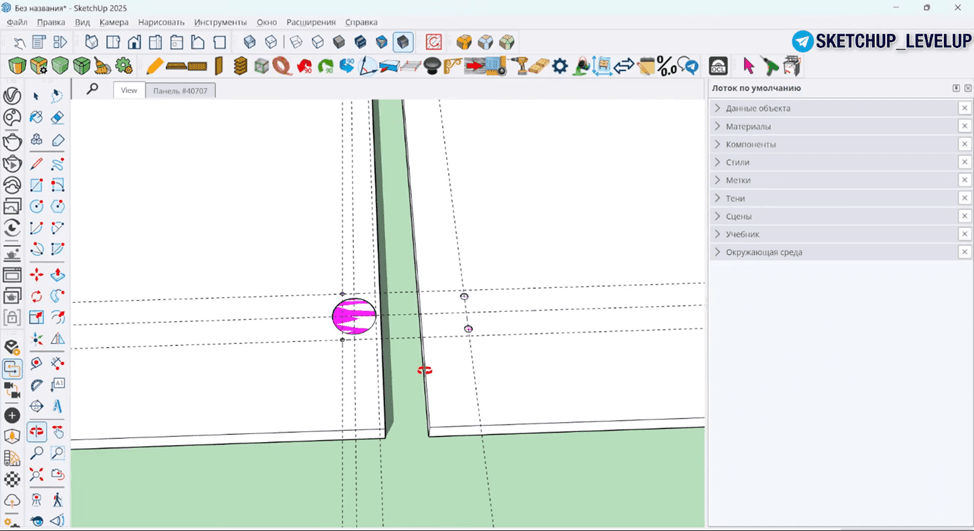

Присадка под чашку петли
- Отступаем от края панели и определяем радиус отверстия.
- Диаметр отверстия — 35 мм, глубина — 12 мм.
- Дополнительно размечаем отверстия под винты для крепления чашки.
Такой подход позволяет не только правильно разместить петли, но и подготовить панели к чертежам и дальнейшей сборке.
Лайфхак: сохраняем элементы фурнитуры
Если плагин KotPanel не предусматривает конкретную модель фурнитуры, можно:
- создать модель петли или направляющей вручную,
- разместить отверстия под винты,
- сгруппировать её в компонент, чтобы использовать многократно.
Это ускоряет работу и позволяет учитывать присадку для любой фурнитуры, даже если она нестандартная.
Полезные советы
- Расставляйте стандартные компоненты фурнитуры один раз, затем копируйте на аналогичные панели.
- Сохраняйте готовые группы и компоненты, чтобы ускорить будущие проекты.
- Используйте KotPanel для автоматической расстановки отверстий под конфирматы и стяжки.
Отдельно следите за тем, чтобы панели были корректными группами и компонентами: значительная часть проблем с присадкой вырастает из типичных ошибок новичков в SketchUp.
Что в итоге
Присадку в SketchUp можно выполнять вручную, но плагин KotPanel заметно упрощает работу, снижает вероятность ошибок и ускоряет проектирование. Ключевые размеры стоит держать в голове: 37 мм от края и 32 мм между отверстиями под базу петли, 35 мм диаметра и 12 мм глубины под чашку. Создание готовых компонентов и шаблонов делает работу с мебелью быстрой и удобной. Освоить программу с нуля, с проверкой домашних заданий и разбором ваших моделей, можно на курсе по SketchUp.
