Сложные фасады в PRO100: учимся создавать скошенные и закруглённые формы

Типовой прямоугольный фасад умеет делать каждый, а вот угловой модуль со скосом или мягким закруглением ставит новичка в тупик. Я подготовила для вас небольшой мастер‑класс — научу создавать сложные фасады в PRO100. Разберу всё пошагово, чтобы вы смогли повторить самостоятельно: в результате вы научитесь уверенно проектировать скошенные кухонные модули и применять этот принцип в своих проектах.

Готовим заготовку фасада

Шаг 1. Создаём базовый элемент

Начнём с простого — создадим заготовку фасада:

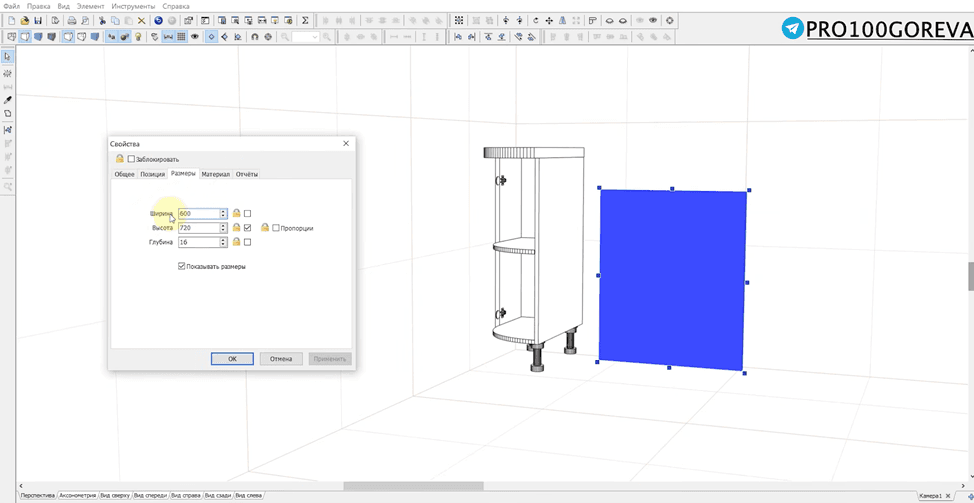

• Нажмите кнопку «Новый элемент» и кликните на пол.
• Дважды щёлкните на элемент, чтобы открыть настройки.
• Во вкладке «Размеры» задайте параметры:
• глубина — 16 мм;
• высота — 720 мм;
• ширина — 600 мм.
• Нажмите Enter — размеры применены.

Шаг 2. Переходим в редактор форм

Теперь превратим обычный прямоугольник в скошенный фасад:

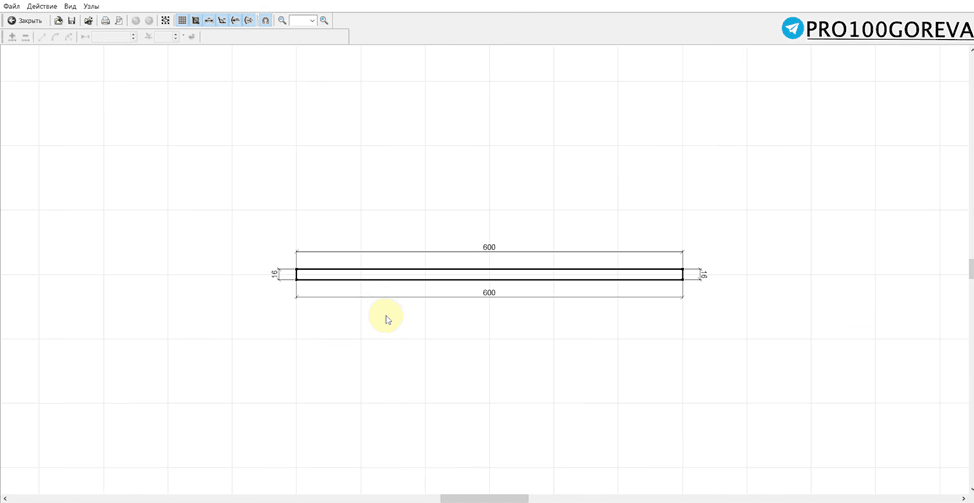

• Перейдите в редактор форм. Важно, чтобы фасад открылся с нужной плоскости (как на фото) — если видите не тот ракурс, проверьте настройки: возможно, где‑то в размерах допущена ошибка.

• Определитесь с размерами скоса. Допустим, модуль имеет ширину 300 мм и глубину 600 мм. Значит, скос будет 300 × 300 мм — это поможет точно подогнать фасад под модуль.

Формируем угол

Разделим стороны фасада на отрезки, чтобы задать скос:

• Выделите один отрезок (нажмите на точку).

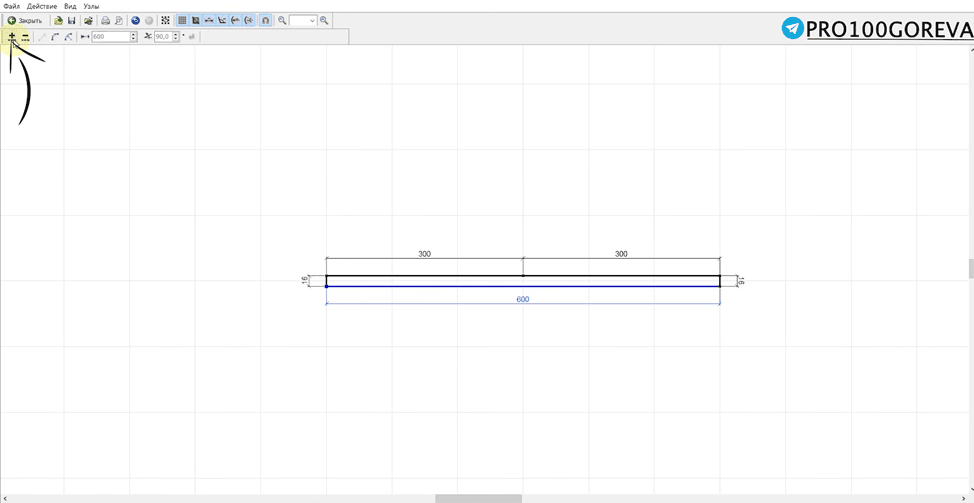

• Нажмите «+» — отрезок разделится на две части. Для нашего примера сделаем два отрезка по 300 мм.
• Повторите то же самое с нижним отрезком.

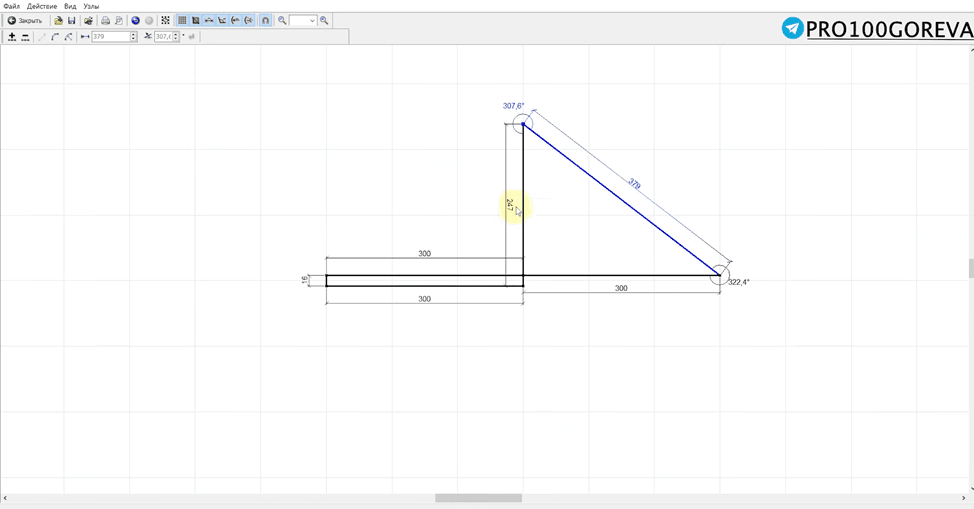

• Теперь потяните точки вверх левой кнопкой мыши. Ориентируйтесь на ширину, чтобы всё было ровно.

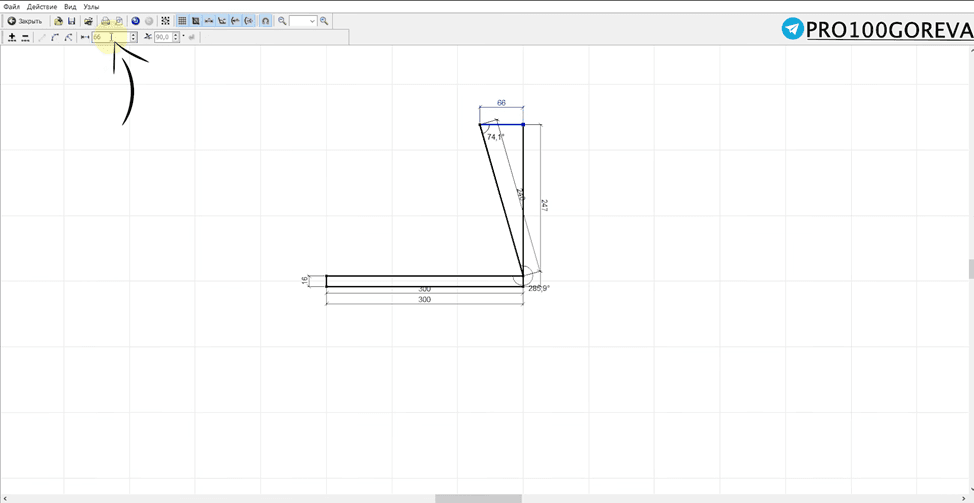

• Повторите то же самое со второй точкой. Для точности задайте размеры: например, 16 мм для толщины. Нажмите Enter.

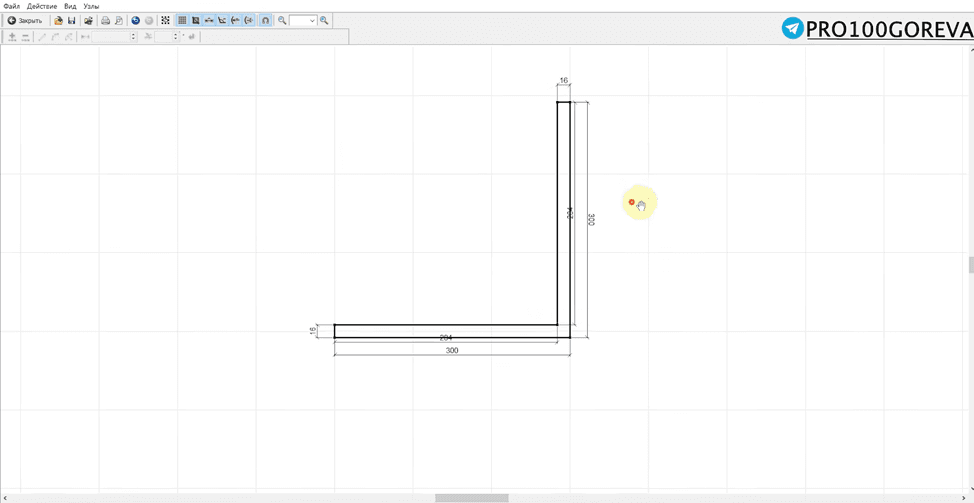

• Выделив отрезок, пропишите 300 мм. Подтяните второй узел — проверьте, чтобы размеры сошлись.

![media:undefined]()

Важно: тщательно проверьте все размеры после построения угла. Это гарантирует, что фасад идеально подойдёт к модулю.

Закругляем скос

Теперь сделаем скос более изящным — скруглим его:

• В редакторе форм выделите один из отрезков, образующих угол.
• Нажмите клавишу Delete — отрезок удалится, оставив линию.

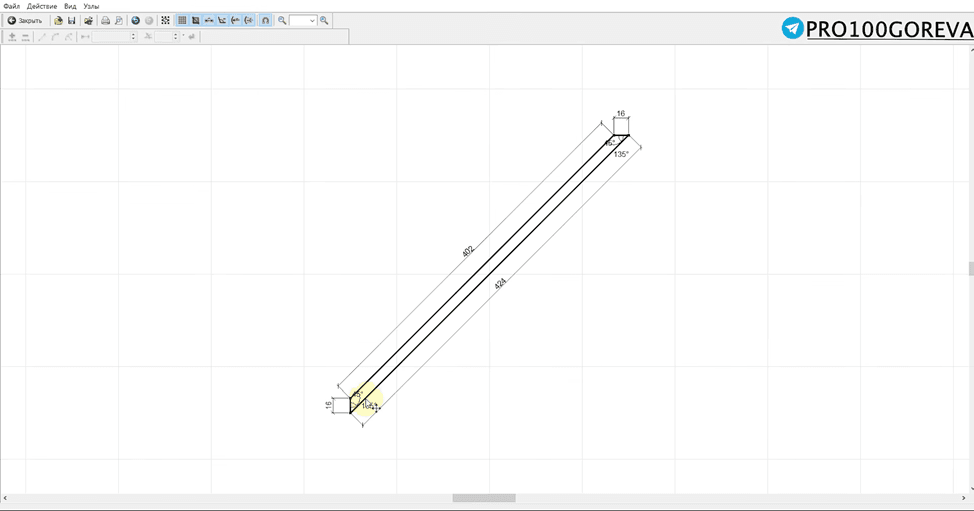

• Сделайте то же самое со вторым отрезком — у вас получится линия вместо угла.

• Выделите одну из прямых линий.

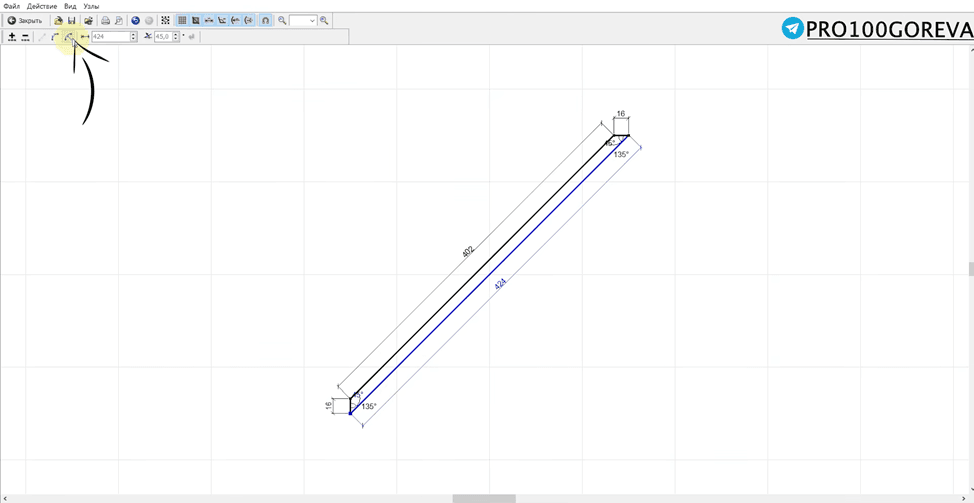

• Выберите инструмент «Дуга» и уменьшите радиус — линия начнёт изгибаться.

• Повторите для второй линии. Если дуга получилась вогнутой не в ту сторону, нажмите «Вогнутая» и снова отрегулируйте радиус.

• Проверьте результат — скос должен выглядеть плавно и аккуратно.

Проверяем и выравниваем фасад на модуле

Переходим обратно в комнату, чтобы оценить результат:

• Посмотрите, как выглядит фасад в общем виде. При необходимости переверните его.
• Подставьте фасад к модулю и выровняйте. Убедитесь, что он точно совпадает с размерами модуля и выглядит эстетично.

Вот и всё! У вас получился готовый скошенный и закруглённый фасад. На этом шаге стоит ещё раз свериться, как фасад садится на корпус: разница в посадке подробно разобрана в статье про накладные и вкладные фасады в PRO100.

Полезные советы и зачем это нужно

Что помогает не ошибиться

• Точность — залог успеха. Всегда проверяйте размеры в редакторе форм. Даже небольшая ошибка может испортить весь проект.
• Не торопитесь. На первых порах создание сложного фасада может занять больше времени. С практикой вы будете делать это быстрее.
• Сохраняйте шаблоны. Если вы часто используете похожие фасады, сохраните их как шаблоны — это сэкономит время в будущем.
• Экспериментируйте. Попробуйте разные радиусы закругления и углы скоса — так вы найдёте оптимальные решения для разных проектов.

Что вам это даёт

Умение создавать сложные фасады открывает перед вами массу возможностей:

1. вы сможете проектировать нестандартную мебель — кухни, шкафы, витрины с уникальными фасадами;
2. ваши проекты станут более выразительными и будут выделяться на фоне типовых решений;
3. клиенты оценят индивидуальный подход и с большей вероятностью выберут именно ваш дизайн.

Тот же редактор форм отвечает и за декор поверхности — по этому же принципу делается фрезеровка «Волна».

Что в итоге

Сложный фасад в PRO100 собирается из простой заготовки: задаём размеры, уходим в редактор форм, делим сторону на отрезки и вытягиваем скос. Закругление получается заменой отрезков на линии и инструментом «Дуга» с подбором радиуса. Главное на всех шагах — сверять размеры: именно они гарантируют, что фасад сядет на модуль без зазоров. Попробуйте создать свой первый скошенный фасад — и вы увидите, что это не так сложно, как кажется. А если хотите освоить программу целиком — от проектирования до чертежей, раскроя и смет, — приходите на курс по PRO100.
