Как сделать фрезеровку «Волна» в PRO100
Фрезеровка «Волна» — один из самых популярных декоративных элементов. Её можно встретить на фасадах кухонь, шкафах, тумбах и другой корпусной мебели. Выглядит она стильно, а сделать фрезеровку «Волна» в PRO100 совсем несложно — разберёмся пошагово, от разметки до готового фасада.
Подготовка фасада
- В программе PRO100 создаём новый элемент.
- Задаём размеры фасада — например, 500 × 600 мм.

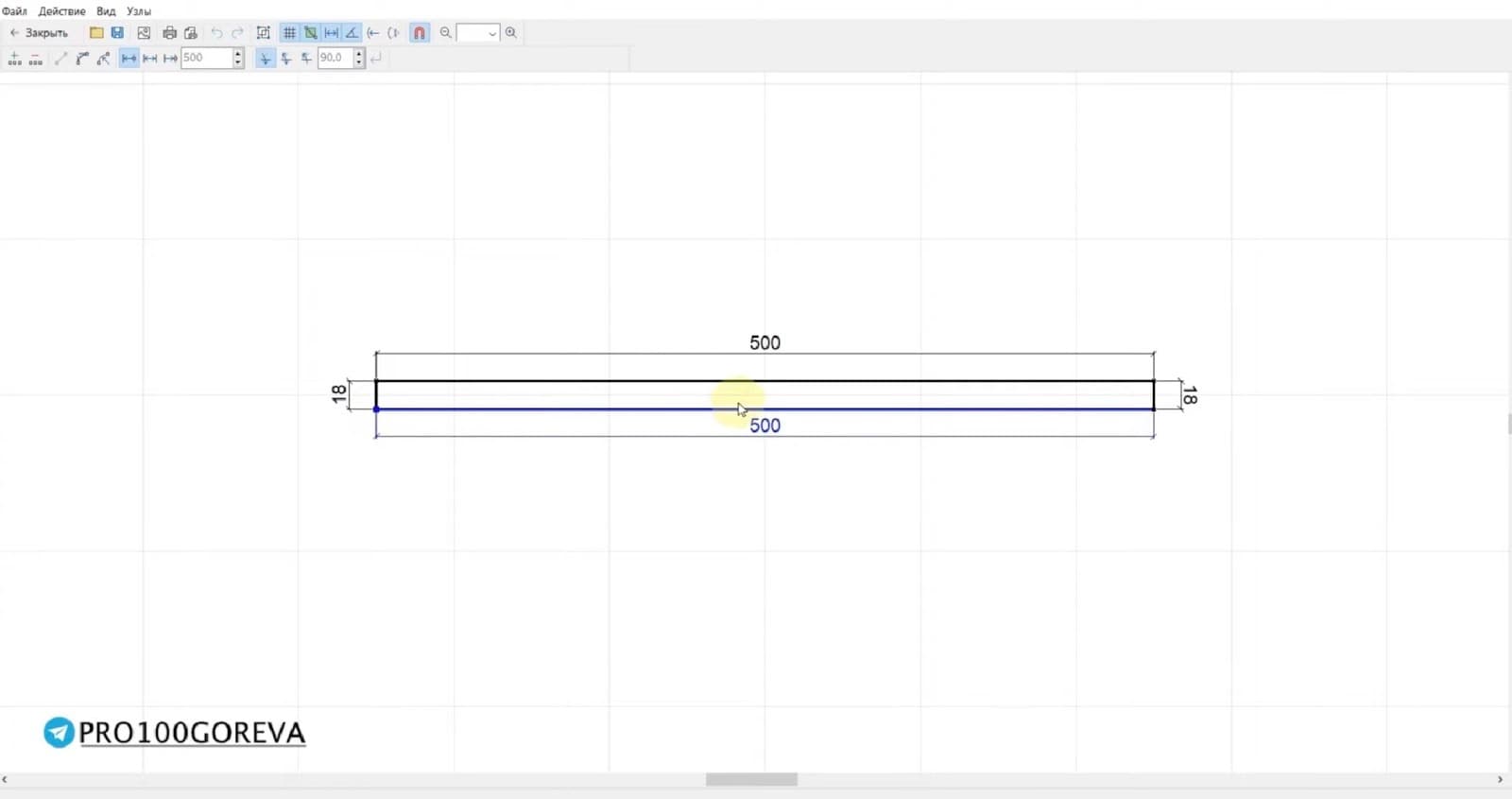

Дальше переходим в редактор формы: вся магия будет происходить именно там.
Разметка под волну
Для начала нам нужно разделить нижнюю границу фасада на равные отрезки по 16 мм.
Пока ничего не изменилось — мы просто сделали разметку, которая поможет построить правильную форму.
Превращаем линии в дуги
- Выделяем отрезки, зажимаем Shift и растягиваем пунктиром.
- Нажимаем кнопку «дуга», а затем выбираем вариант «вогнутая».

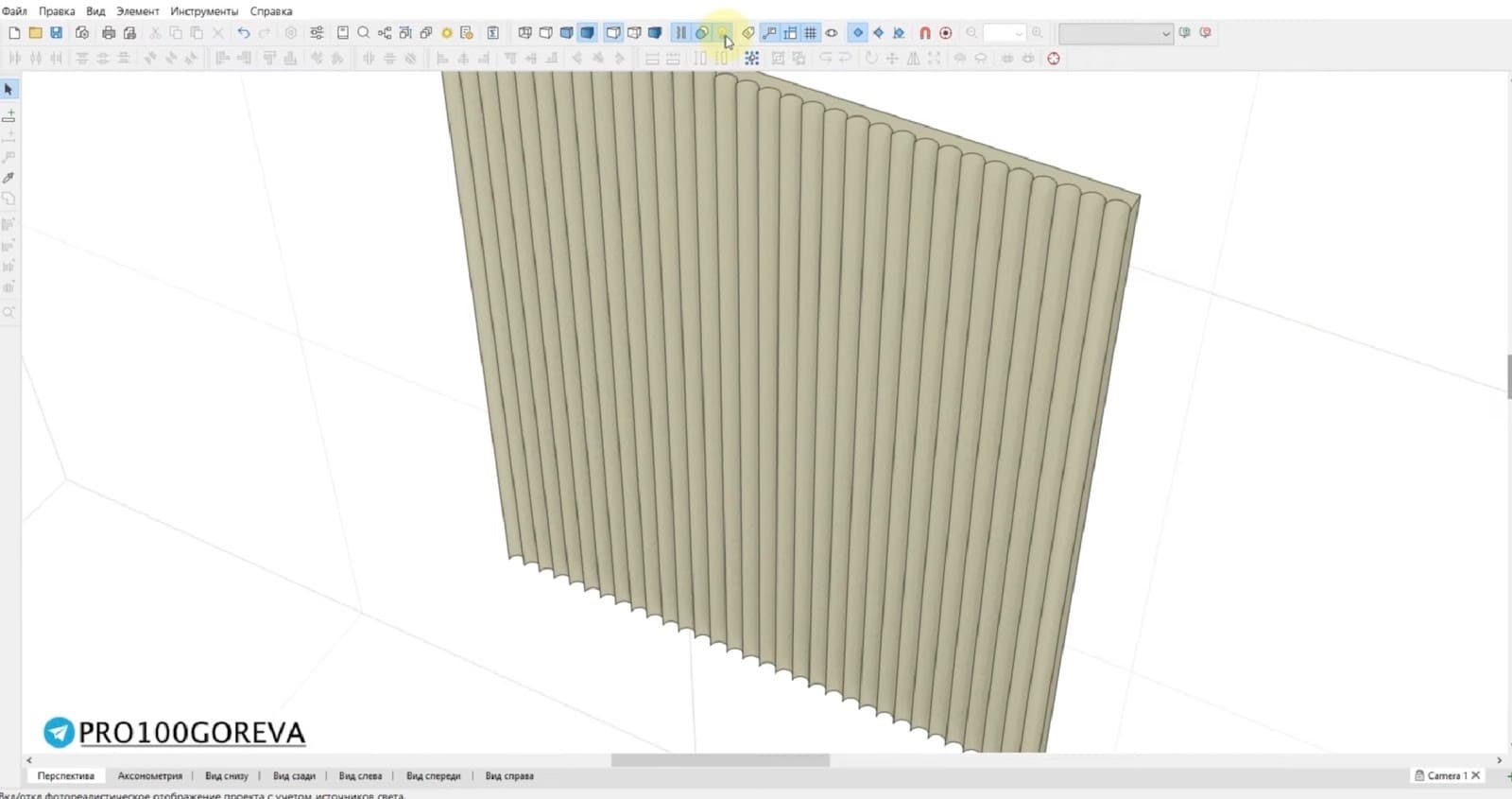

- В комнате уже видно, что появилась фрезеровка.
Но пока она слишком глубокая. Нам нужно задать правильный радиус — 4 мм.
Настройка радиуса
Чтобы всё выглядело ровно и по миллиметрам:
- Делим один отрезок на два.
- Отмечаем на нём глубину в 4 мм.
- Привязываем дугу к этой точке, чтобы она стала идеально ровной.

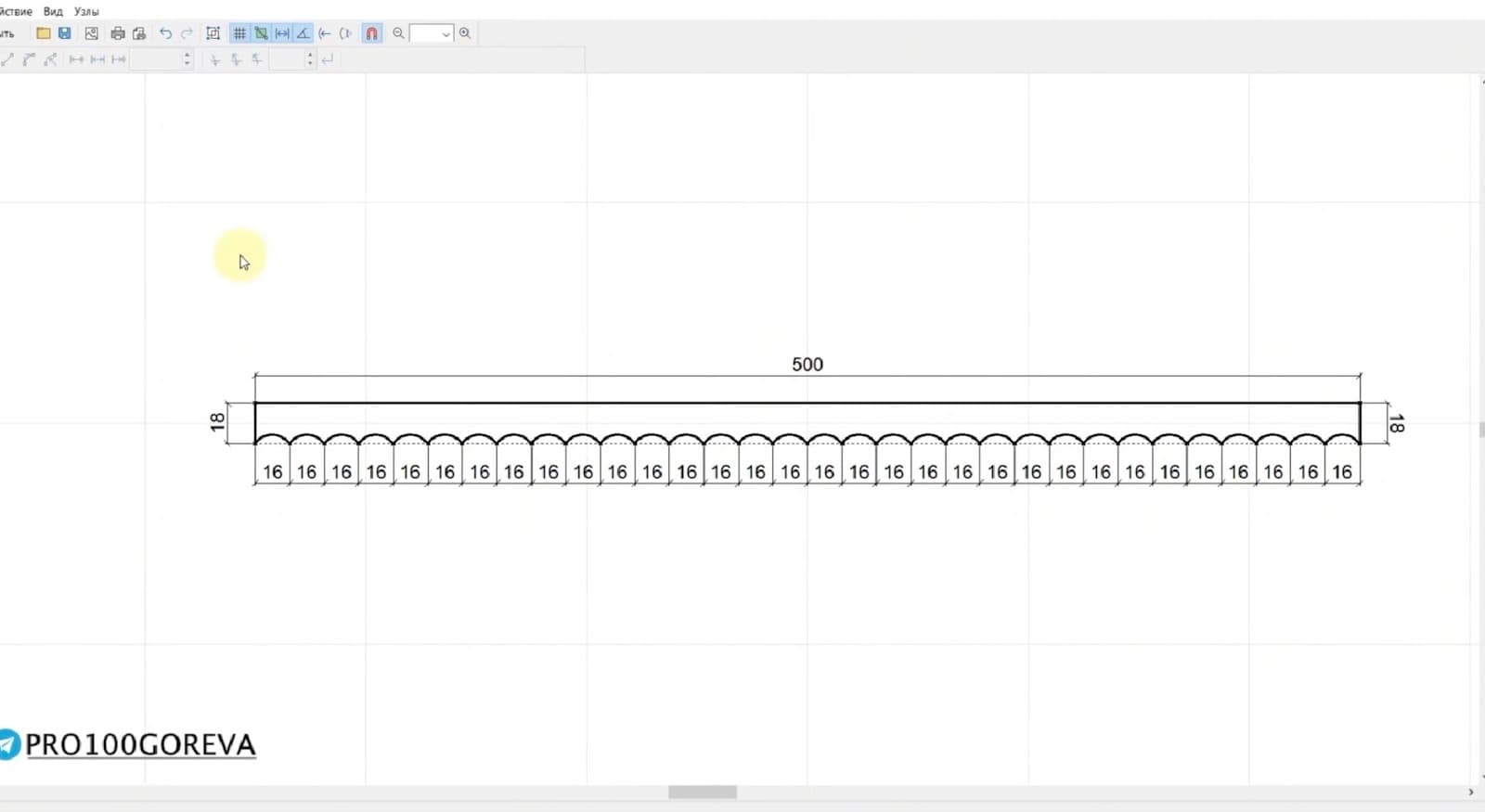

Затем копируем получившийся радиус на все остальные сегменты. В итоге все дуги одинаковые и аккуратные.
Смотрим результат
Переходим в комнату и смотрим, что получилось:
- включаем и выключаем контуры,
- настраиваем освещение,
- любуемся аккуратной минималистичной фрезеровкой «Волна».
Тот же приём с редактором формы работает и на других декорах — например, при построении скошенных и закруглённых фасадов.
Что в итоге
Фрезеровка «Волна» в PRO100 делается в редакторе формы за четыре шага: разметить нижнюю границу фасада отрезками по 16 мм, превратить отрезки в вогнутые дуги, задать глубину 4 мм и скопировать радиус на все остальные сегменты. Ошибиться здесь сложно, а фасад сразу выглядит дороже.
