Раскрой онлайн: когда калькулятора достаточно, а когда нет

Раскрой онлайн — это сервис, который раскладывает список деталей по листам так, чтобы обрезков осталось меньше. Вы вводите размеры листа и деталей, получаете карту и процент отходов. Для прикидки этого хватает; для производства — почти никогда, и дальше разберём почему.

Что калькулятор действительно делает

Он решает задачу упаковки прямоугольников: как разместить детали на листе с минимумом остатка. Хороший сервис при этом учитывает:

• ширину пропила — обычно 3–4 мм: без неё карта не сойдётся на реальном станке;
• направление текстуры — деталь с рисунком нельзя повернуть;
• припуск на кромку — если он вообще предусмотрен;
• тип реза — гильотинный (сквозные полосы) или произвольный.

Гильотинный рез — не придирка: форматно-раскроечный станок пилит насквозь, и карта, которую нельзя распилить сквозными резами, на нём не воспроизводится.

Где заканчиваются его возможности

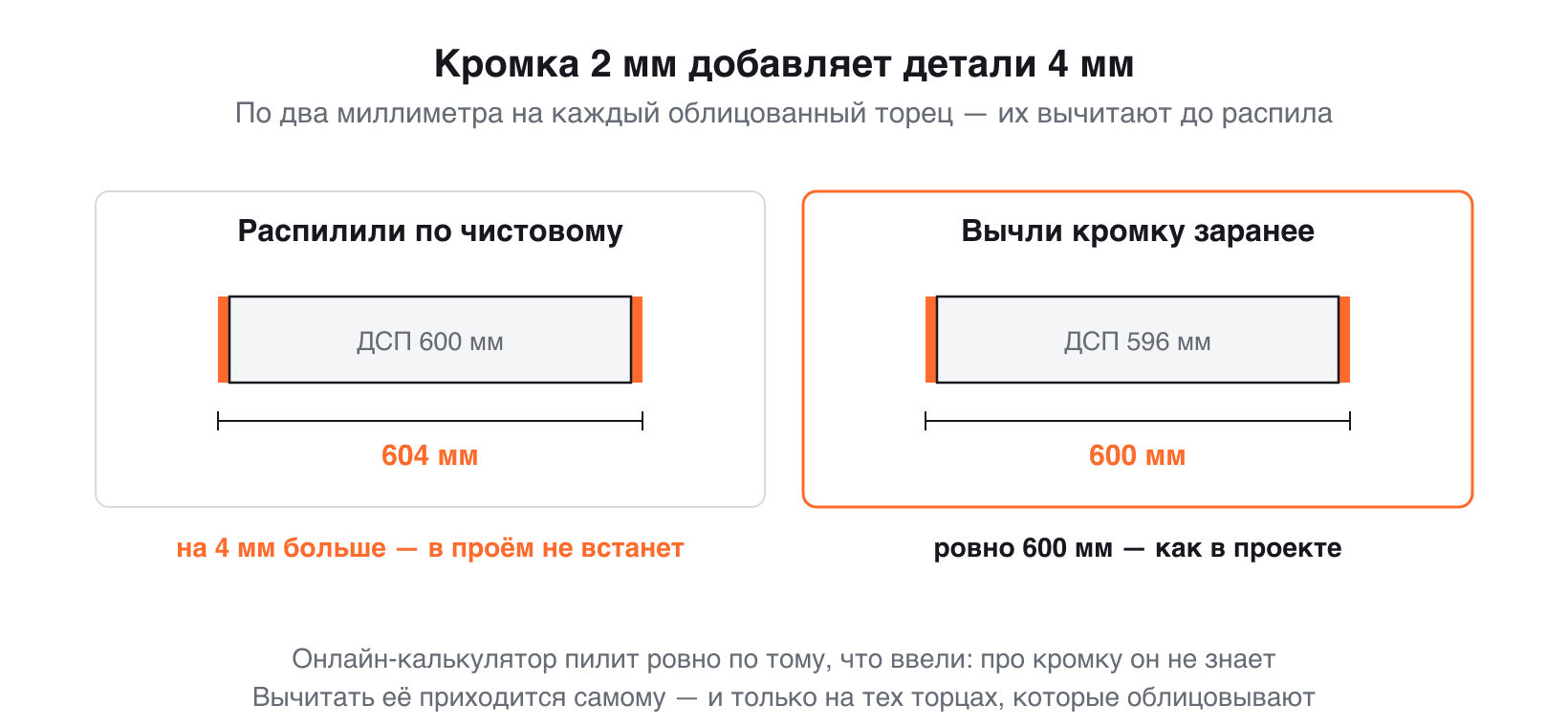

Он не знает про кромку. Кромка 2 мм добавляет к детали 4 мм — по 2 на каждый облицованный торец. Калькулятор пилит ровно по тому, что вы ввели: если задать чистовые размеры, после кромления деталь окажется больше на толщину кромки и в проём не встанет. Пилить надо меньше на эту толщину, и вычитать её приходится самому.

Он не знает про присадку. Отверстия под фурнитуру не влияют на раскрой, но влияют на то, какая сторона детали лицевая, а какая — внутренняя.

Он не хранит проект. Изменилась высота шкафа — пересчитывать список деталей придётся руками, и это место, где ошибка проникает незаметно.

Он не даёт документации. На производство идёт не картинка, а комплект: карта деталей, схема присадки, спецификация фурнитуры.

Когда его достаточно

• прикинуть, сколько листов уйдёт на заказ, и назвать цену;
• проверить, влезет ли партия в остатки на складе;
• разложить простой набор прямоугольников — стеллаж, полки, короб.

Это честные сценарии, и ради них калькулятор существует.

На что смотреть в калькуляторе

Сервисов много, и различаются они не интерфейсом, а тем, что умеют учитывать. Признаки, по которым видно рабочий инструмент:

• задаётся ширина пропила — без неё карта не сойдётся на станке;
• есть флаг направления текстуры у детали;
• поддерживается гильотинный рез — иначе карту не воспроизвести на форматнике;
• учитываются остатки — обрезки предыдущих заказов как исходный материал;
• выгружается список деталей в файл, а не только картинка карты.

Если из пяти пунктов есть первые три, для прикидки хватит. Если нет ни одного — это визуализатор, а не калькулятор раскроя.

Как считают в производстве

В мебельных программах карта раскроя — не отдельная задача, а следствие проекта. Вы проектируете изделие, программа знает толщину плиты, кромку и фурнитуру и сама выдаёт список деталей с учётом всего этого. Меняете размер — карта пересчитывается вместе с документацией.

Как это выглядит на практике, разобрано в статьях про раскрой в Базис Мебельщик и карту раскроя в PRO100. Что такое раскрой фрезой вместо пилы — в словаре: нестинг.

Раскрой как часть проекта, а не отдельное упражнение, разбирают на курсе «Базис Мебельщик».
