Чертежи мебели в PRO100: полный гайд от 3D-модели к чертежу

Клиент утвердил картинку, а на замере выяснилось, что полки не там и ящик другой ширины — знакомая история. Чтобы такого не было, нужен чертёж. В этом гайде я подробно разберу, как делать понятные чертежи мебели в PRO100: от подготовки модели до финального экспорта.

Зачем нужен чертёж в работе с клиентом

Главная причина рекламаций в мебельной сфере — это ошибки в размерах и конструктиве. Клиент ожидал одно, а получил другое.

Чтобы такого не случилось, важно утвердить с клиентом все детали до запуска в производство. И чертёж здесь — ваш главный помощник. На нём чётко видны:

• общий размер изделия;
• расстояние между полками;
• размеры ящиков;
• расположение ручек и фурнитуры;
• особенности конструкции.

С таким чертежом вы защищены от переделок, а клиент — от разочарования.

Шаг 1. Подготовка модели к созданию чертежа

После того как вы создали 3D‑модель и красивую визуализацию, пора готовить чертёж. Вот мои лайфхаки:

• Уберите лишнее. Удалите из сцены комнату, декор, освещение — оставьте только саму мебель.

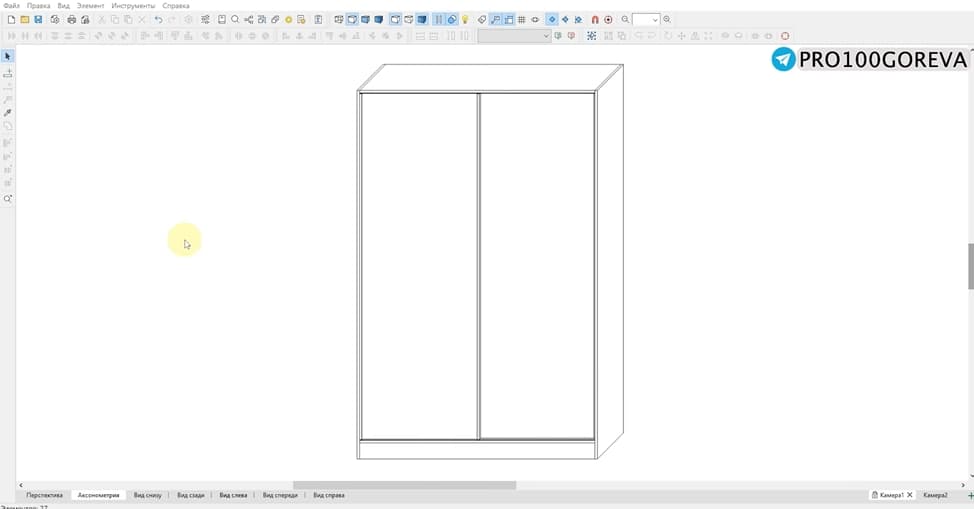

• Сделайте вид монохромным. Переведите модель в чёрно‑белый режим — так лучше видны линии, нет отвлекающих цветов.

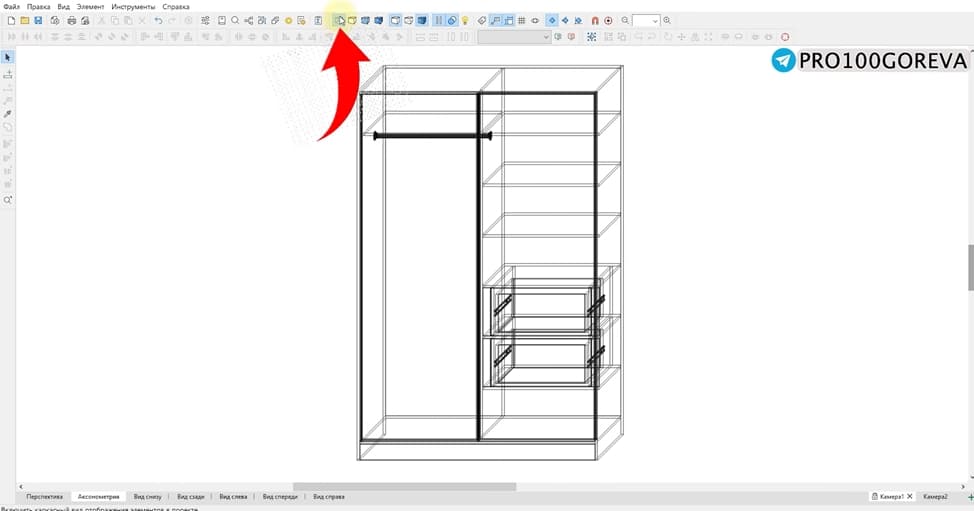

• Покажите внутренности. Включите режим полупрозрачности, чтобы было видно наполнение (полки, ящики).

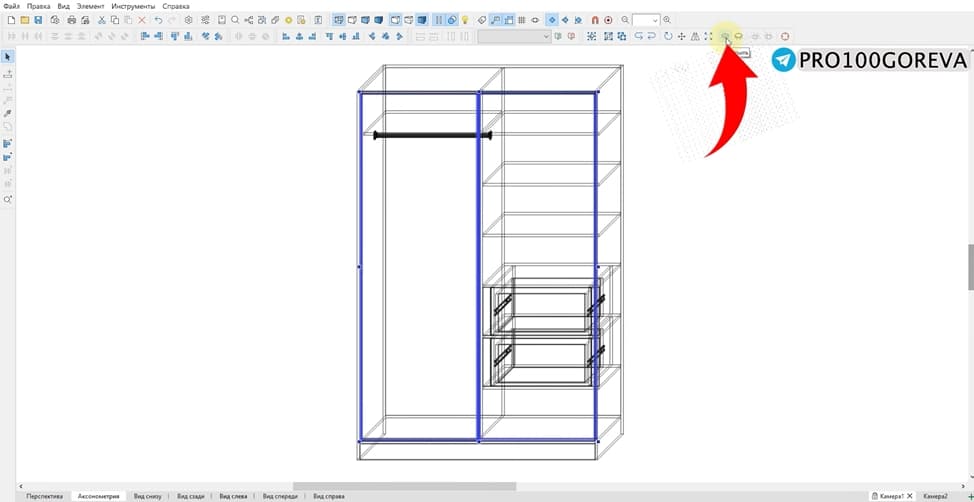

• Упростите вид. Если у вас двери посложнее (с фрезеровкой и ручками), можно скрыть дверцы — так будет чётче видно наполнение.

Чем аккуратнее собрана сама модель, тем меньше правок на этом шаге. Если вы только начинаете, сначала посмотрите базовые принципы работы в PRO100 для новичка.

Шаг 2. Нанесение размеров

Теперь самое важное — указать все размеры, которые важны для клиента. Я обычно действую так:

1. Начинаю с мелких деталей: размеры ящиков, фасадов, полок.
2. Затем указываю расстояния между элементами (например, между полками).

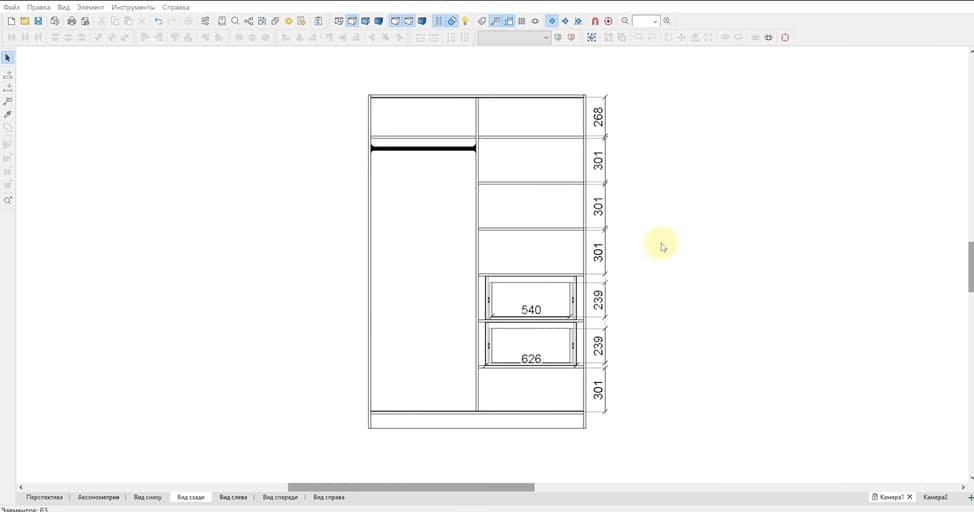

3. В конце добавляю общие габаритные размеры изделия.

Как это сделать в PRO100:

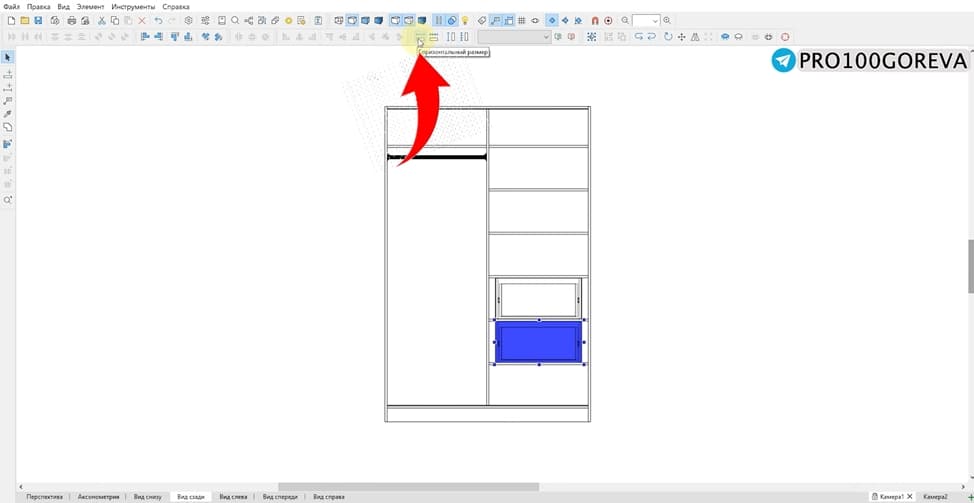

• Чтобы указать размер детали, выделите её и нажмите инструмент «Горизонтальный размер». Кликните один раз — размер появится автоматически и будет точно соответствовать детали.

Если вдруг вы видите, что размер указан не верно, то это значит, у вас ошибка в модели, и вам нужно ее изменить.

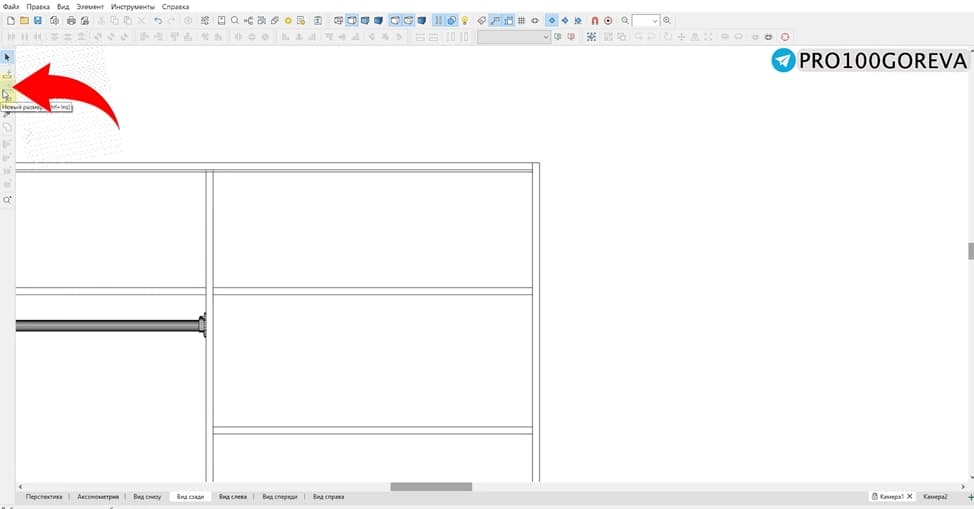

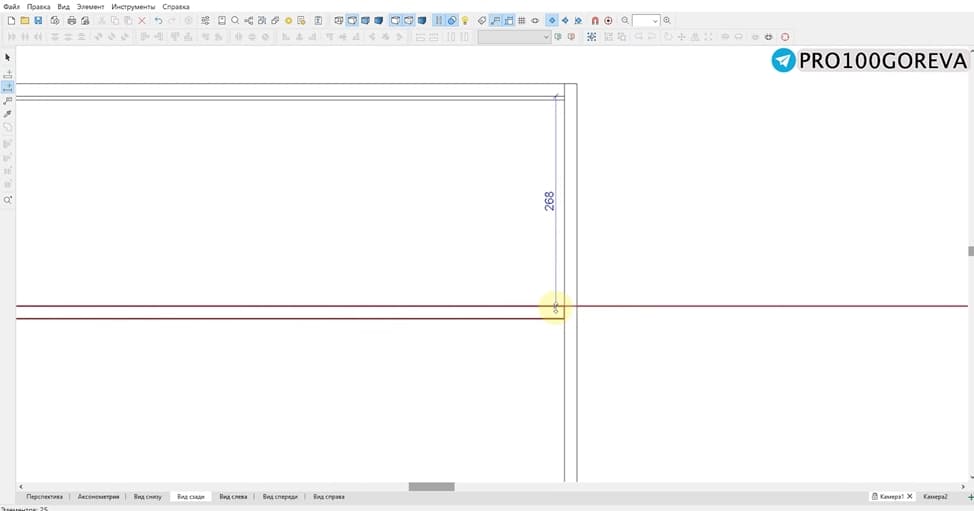

• Для указания расстояния между полками используйте инструмент «Новый размер». Приблизьтесь к модели, наведите курсор на нужную линию, зажмите левую кнопку мыши и протяните до следующей линии. Отпустите кнопку — размер зафиксируется. После этого его можно вывести в сторону.

• Если линии не появляются, возможно, элементы сгруппированы. Разгруппируйте их сочетанием Ctrl + U.

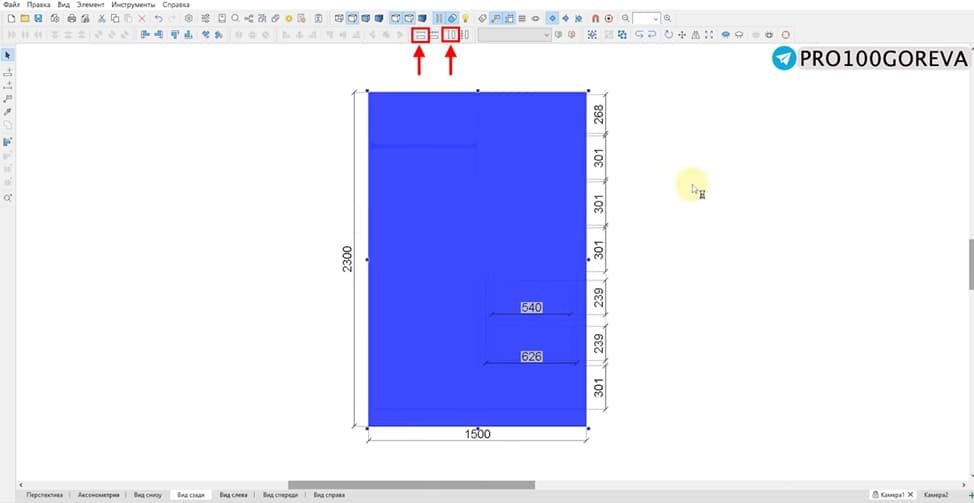

• Чтобы указать общие размеры всего изделия, сначала сгруппируйте его (Ctrl + G), затем используйте инструменты горизонтального и вертикального размера.

Шаг 3. Сохранение и экспорт чертежа

Готовый чертёж легко сохранить:

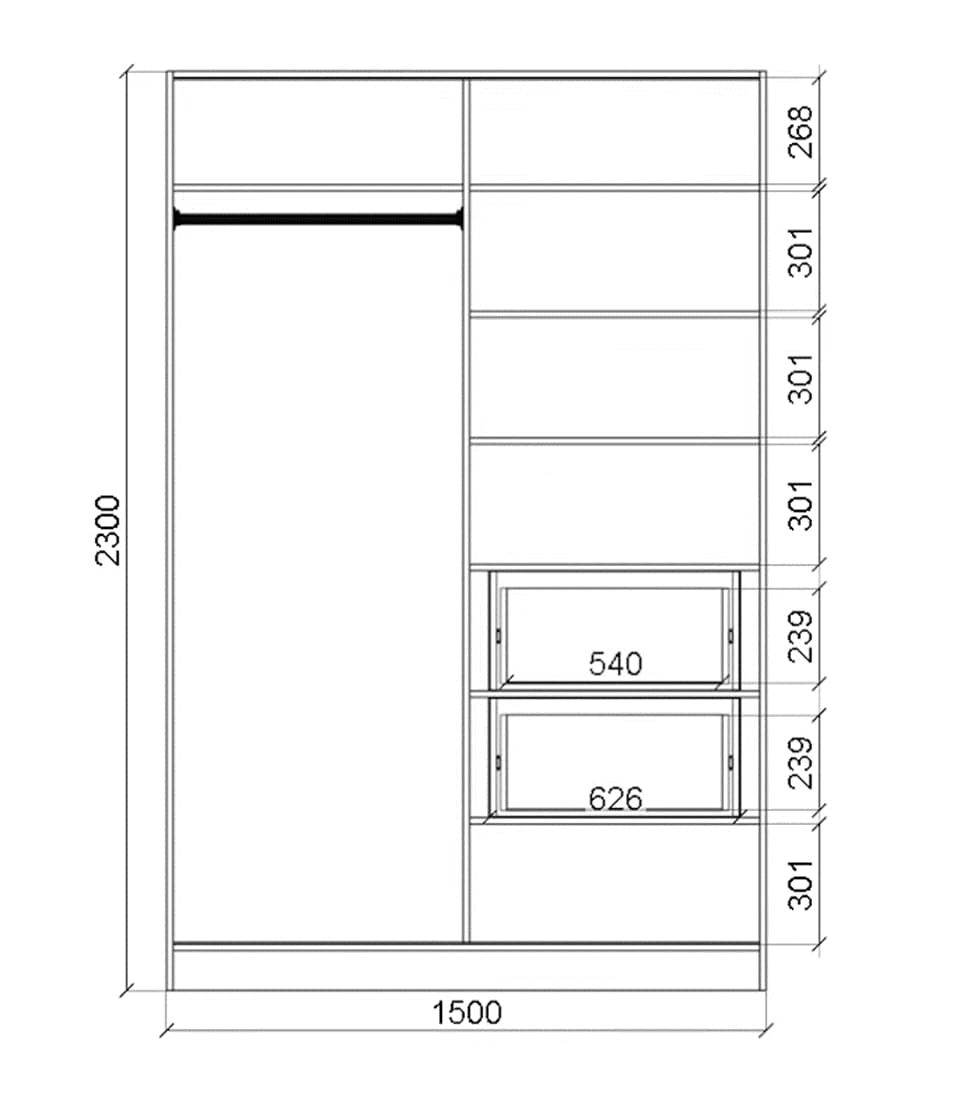

1. Перейдите в файл → экспорт → изображение.
2. Сохраните файл — теперь его можно:

• добавить в договор с клиентом;
• отправить на производство;
• выложить в портфолио.

Важный нюанс: если вы переживаете, что в 2D‑варианте не видна глубина изделия, сделайте дополнительный чертёж — вид сбоку или сверху. Так клиент увидит все параметры.

Вместе с чертежом на производство обычно уходит и карта раскроя — второй документ, без которого цех не возьмёт заказ в работу.

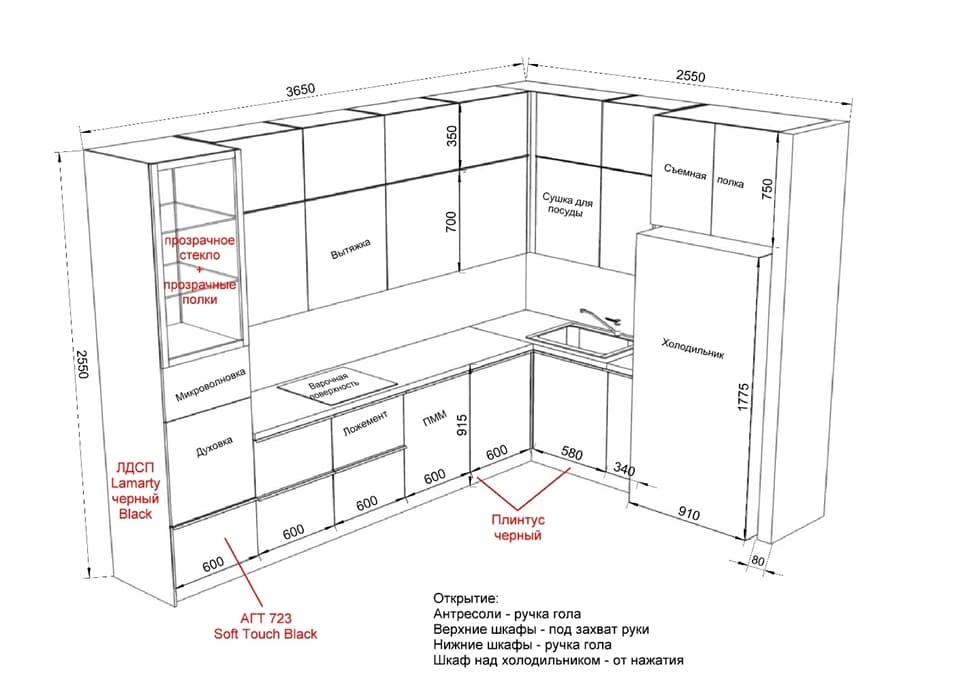

Чертёж для большой кухни

Если вы думаете, что для больших проектов чертёж делать долго и сложно, вовсе нет. Даже для большой кухни он получится понятным и читабельным. Для этого нужно открыть дополнительную программу:

• добавляем кухню;

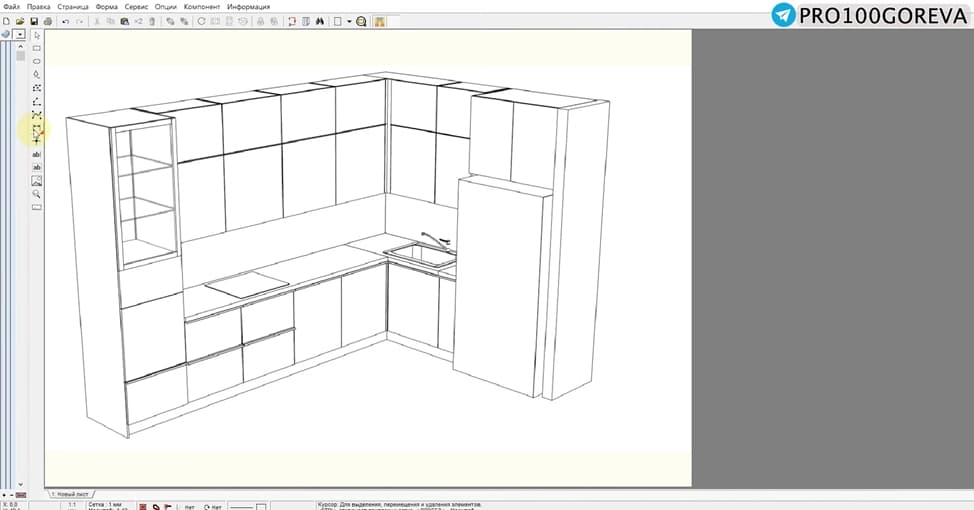

• используем инструмент «Размеры» — кликаем с одного края модуля до другого, выводим размер в сторону;

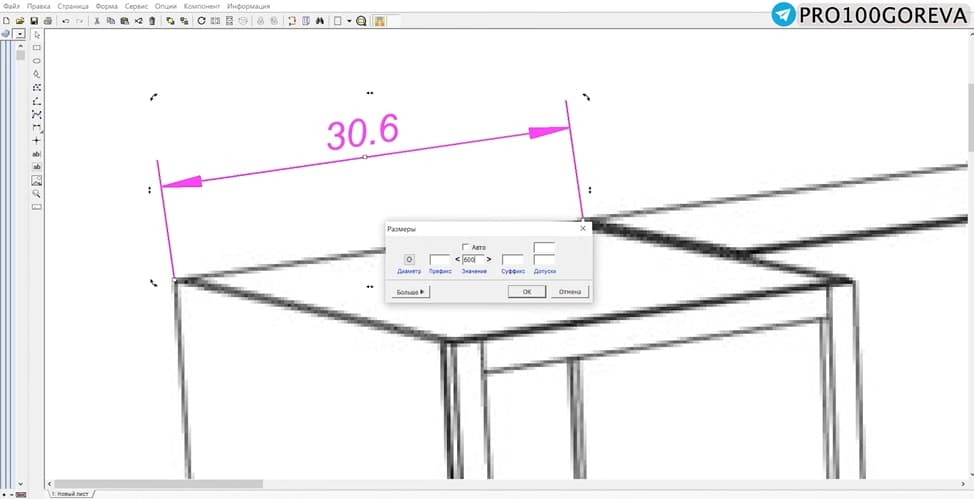

• Два раза кликаем на появившийся размер, и вводим нужные данные.

• копируем размеры на остальные модули;
• добавляем расстояния между полками, высоту цоколя и т. д.

Не бойтесь добавлять текст — он сделает чертёж ещё понятнее. Например, можно подписать:

• тип материала;
• цвет фасада;
• модель фурнитуры и т.д.

С таким чертежом вы не только себя уверенно чувствуете, но и повышаете доверие самого клиента.

Что в итоге

Чертёж в PRO100 — это не отдельная сложная работа, а логическое продолжение 3D‑модели. Подготовьте вид: уберите лишнее, сделайте монохром и полупрозрачность. Проставьте размеры от мелких деталей к габаритам, а спорные места вынесите на дополнительный вид сбоку или сверху. Экспортируйте картинку — и она одинаково хорошо работает и в договоре, и в цеху, и в портфолио. Если хотите пройти весь путь от модели до сметы под присмотром, приходите на курс по PRO100 — там мы разбираем проектирование мебели и помещений целиком.
