Встраиваемая техника в Базис Мебельщик: советы конструктора-технолога

Привет! Меня зовут Данил Канавин, и в этой статье я расскажу, как рассчитывается встраиваемая техника в Базис Мебельщик и какие нюансы при этом возникают. Разберём духовые шкафы, встраиваемые микроволновки, холодильники, посудомойки и вытяжки — то есть всё, из-за чего чаще всего приходится переделывать фасады.

Духовой шкаф

Чаще всего духовые шкафы имеют стандартный размер 595х595 мм для базы 600 мм. Будь то пенал или отдельно стоящий модуль.

Единственное, при проектировании отдельно стоящего модуля важно учитывать толщину столешницы:

• Если используется тонкая столешница (12 мм или 20 мм), варочная поверхность может лечь прямо на духовой шкаф. В этом случае придётся переделывать фасады и опускать полку.
• При стандартной высоте нижней базы и 40-й столешнице проблем обычно не возникает.

В современных кухнях духовые шкафы ставятся чаще всего в пеналы.

Мой метод расчёта пеналов

Расчёт ведётся от дна, так как передняя фасадная панель духовки практически никогда не опускается ниже ножек. Расстояние в 600 мм откладывается от верхней пласти дна до середины соединительной планки.

Встраиваемая микроволновка (СВЧ)

Основная особенность микроволновок — наличие свеса вниз, ниже базы.

Добавлю, что технические характеристики на сайтах часто содержат ошибки или опечатки. Нередки случаи, когда реальный размер техники, замеренный на объекте, отличается от заявленного в инструкции. При расчёте лучше ориентироваться на высоту лицевой панели.

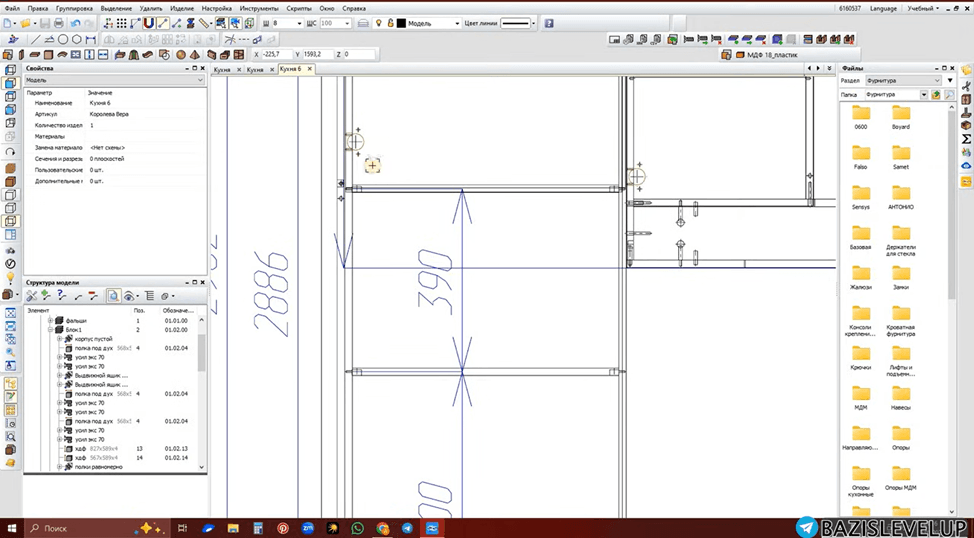

Как рассчитываю я:

• Измеряю высоту лицевой панели (например, 381 мм).
• От средней линии вверх откладываю высоту микроволновки.
• Ставлю фасад с зазором.
• Между микроволновкой и духовым шкафом закладываю зазор 5 мм (можно скорректировать до 2 мм, если нужно).
• Если нужно приподнять микроволновку для выравнивания зазоров, под ножки можно подложить части плитных материалов или ХДФ.

Холодильник и посудомоечная машина

При встраивании холодильника важно изучить техническую часть.

Тип крепления фасада:

• Беспетлевое крепление мебельных фасадов к холодильнику: когда фасады напрямую прикручиваются к фасаду техники. То есть на пенале, куда встраивается холодильник, петель нет.
• Слайдеры: когда на мебельном пенале есть специальные плоские петли для встраиваемых холодильников, а между собой они соединены слайдером.

Горизонтальные профили «Гола». Некоторые модели позволяют установить горизонтальную «голу», но нужно проверить расположение болтов — они могут мешать.

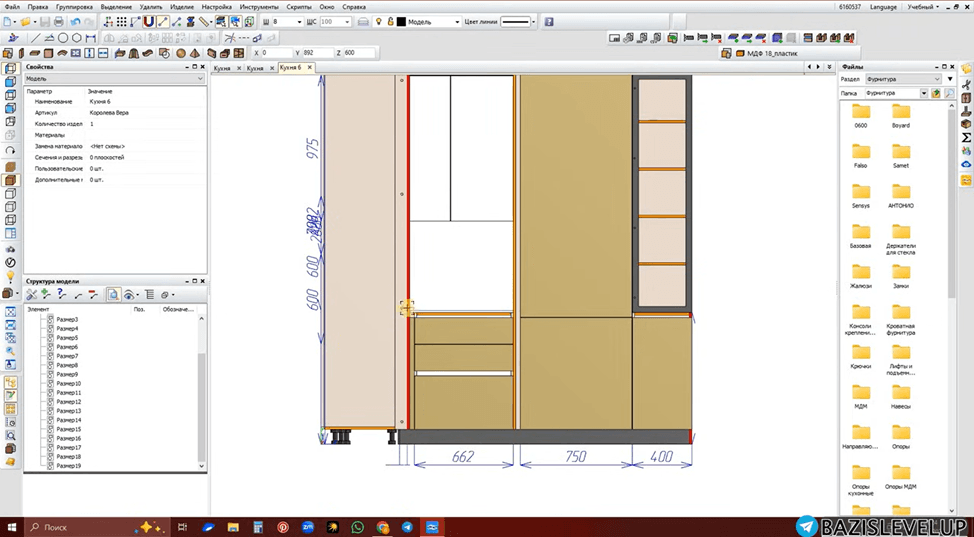

Если холодильник стоит в одной линии с кухней, фасады должны быть выровнены — это смотрится эстетично. Это достигается «набором дна»: дополнительное дно из ЛДСП или использование вентилируемого дна для встраиваемого холодильника.

Что касается посудомойки, чтобы установить её под профиль Gola, высота базы вместе с ножками должна быть минимум 880 мм (820 мм — сама машина, 60 мм — профиль). Если сделать базу меньше, посудомойку просто не получится установить.

Вытяжка и подсветка

Современные кухни почти всегда проектируются с диодной подсветкой по всей длине. На что обратить внимание.

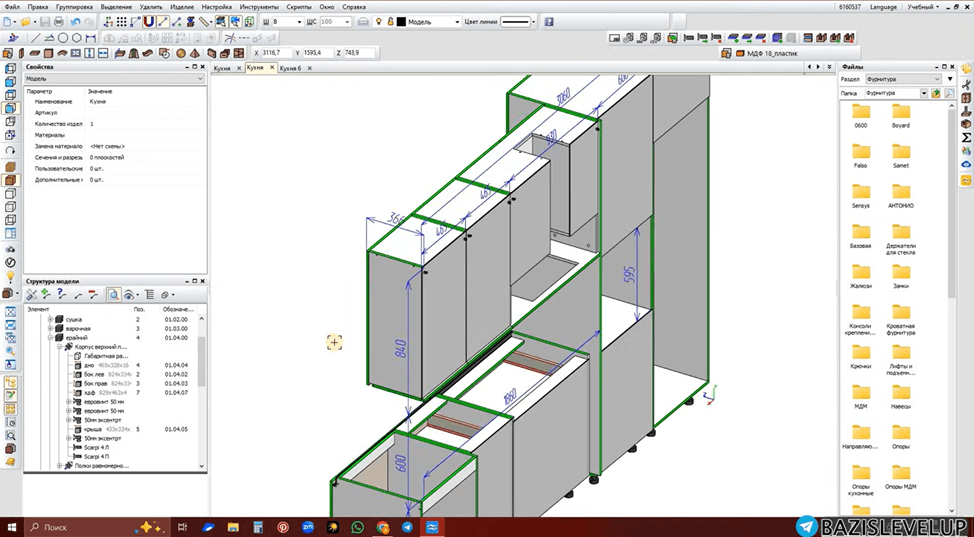

Глубина базы: сейчас среднее значение глубины верхних модулей — 350 мм. Если сделать корпус 300–315 мм, вам некуда будет врезать подсветку или установить профиль Gola. Нужно учитывать отступ от стены (около 25 мм на заднюю стенку) и ширину самого профиля (до 40 мм).

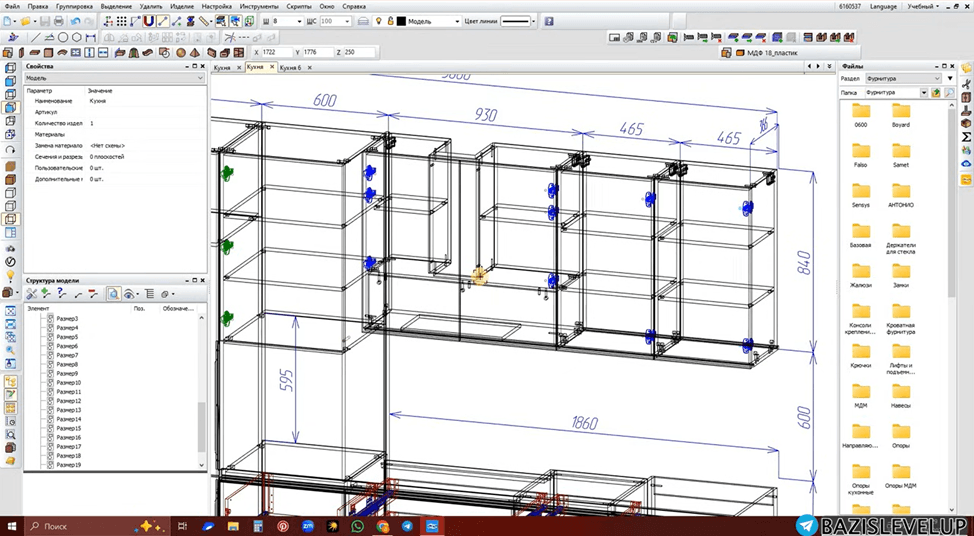

Смещение отвода: у многих производителей отвод воздуха смещён от центра, но точное расстояние в инструкции не указывается. В таких случаях иногда приходится делать стандартный пустой короб и доделывать наполнение по факту прихода техники.

Готовые модели техники и фурнитуры удобно держать под рукой в библиотеке программы — как с ней работать, разобрано в материале вся база для работы с фрагментами в Базис Мебельщик.

Что в итоге

Общие рекомендации, которые экономят деньги на переделках:

• Всегда сверяйтесь с технической документацией. Ищите данные на официальных сайтах, сравнивайте информацию из разных источников.
• Перемеряйте технику перед монтажом. Даже если размеры указаны в документации, лучше проверить их на объекте — возможны расхождения.
• Учитывайте влияние техники на фасады. Ошибки в расчётах чаще всего приводят к переделке фасадов — а это самая дорогостоящая часть кухни.
• Будьте внимательны к нестандартным моделям. Даже если вы много раз ставили технику определённого типа, всегда проверяйте её параметры — могут встретиться исключения.
