Форматно-раскроечный станок: устройство и что важно в работе

Форматно-раскроечный станок — основная пила мебельного цеха. На нём лист ЛДСП превращается в детали: заготовки пилят в размер по карте раскроя, снимают свесы, режут под углом. От качества этого реза зависит всё дальнейшее — кромка ляжет ровно только на ровный торец.

Из чего он состоит

Каретка. Подвижная платформа, по которой лист подаётся на пилу. Её длина определяет максимальный размер детали: чтобы распилить лист 2800 мм вдоль, нужна каретка соответствующей длины. Плавность хода каретки напрямую влияет на прямолинейность реза.

Основная пила. Режет насквозь. Диаметр диска задаёт максимальную высоту пропила, а число зубьев и их геометрия — чистоту кромки.

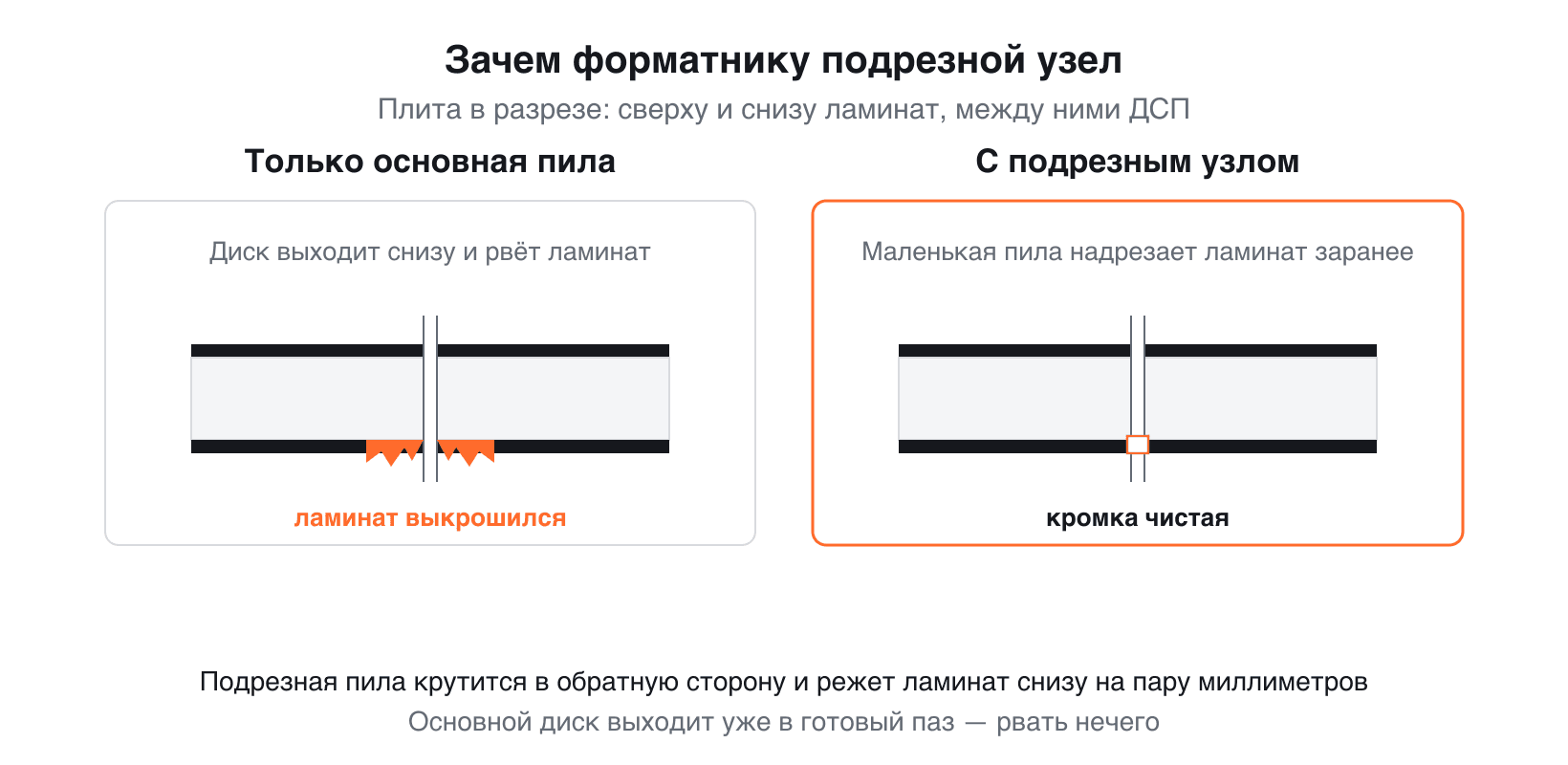

Подрезной узел. Маленькая пила перед основной, вращающаяся в обратную сторону. Она надрезает ламинат снизу на пару миллиметров, и основной диск выходит уже в готовый паз — именно это убирает сколы на нижней стороне детали. Станок без подрезки на ЛДСП оставляет сколы всегда.

Наклон пильного узла. До 45° — для скосов и подгонки фасадов.

Линейки и упоры. Параллельная линейка задаёт ширину, угловая — угол. Точность повторяемости упоров решает, будут ли одинаковые детали действительно одинаковыми.

Что определяет качество реза

• Соосность подрезной и основной пилы. Разошлись — появляется ступенька на торце.
• Состояние диска. Тупой диск даёт сколы и подгорание, а на ЛДСП это видно сразу.
• Скорость подачи. Слишком быстро — сколы, слишком медленно — прижоги.
• Прижим листа. Лист, который ведёт при подаче, режется по дуге.

Практический признак: если кромка после реза требует шлифовки, дело почти всегда в диске или в подрезке, а не в материале.

Форматник или пильный центр

Пильный центр с ЧПУ пилит по программе и подходит для потока: он сам раскладывает рез по карте и держит темп. Форматно-раскроечный — универсальный станок под руками человека: он выигрывает на единичных заказах, доработках и нестандартных углах, где программа не нужна, а гибкость важнее.

В небольшом цехе обычно стоит именно форматник, а рядом — кромкооблицовочный станок и присадка. Раскрой фрезой на станке с ЧПУ решает другую задачу: он даёт присадку и пазы за тот же проход, но проигрывает в скорости прямого реза.

Про покупку

Станков мы не продаём и марок не советуем — это не наша область. Но два вопроса стоит задать себе до разговора с поставщиком, потому что они определяют, подойдёт ли станок вообще.

Какая длина реза нужна. Каретка короче листа означает, что распустить плиту 2800 мм вдоль за один проход не выйдет. Это не запрет, а ограничение: часть цехов сознательно берёт станок покороче и режет с предварительным раскроем.

Есть ли подрезной узел. На ЛДСП без него сколы будут всегда, и никакая настройка это не лечит. Если в описании подрезки нет, станок предназначен для массива и фанеры, а не для ламинированной плиты.

Остальное — мощность, наклон, оснастка — уже вопрос объёма и денег.

Откуда берётся карта раскроя

Станок пилит то, что ему дали. Карта раскроя приходит из проекта: программа знает толщину плиты, кромку и текстуру и раскладывает детали с учётом ширины пропила. Как это устроено — в разборе раскроя в Базис Мебельщик, а чем ограничены онлайн-калькуляторы — в отдельной статье.
